Stykač 9A/24V DILEM-01-G napětí cívky 24V DC stejnosměrné, 3 spínací a 1 rozpínací kontak

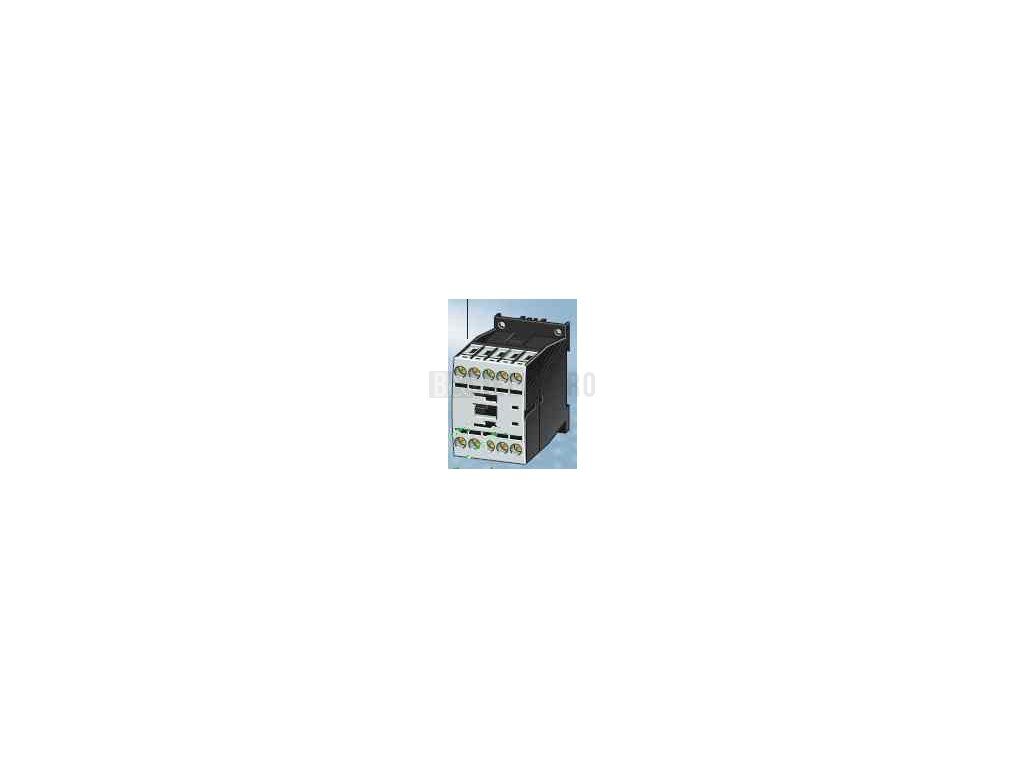

Výkonový stykač 3p+1R, 4kW/400V/AC3 – Eaton 010343

Eaton výkonový stykač 010343 spíná třífázové motorové a jiné zátěže pomocí tří hlavních spínacích kontaktů a jednoho pomocného rozpínacího kontaktu. Při zatížení AC-3 a napětí 400 V pracuje s jmenovitým provozním proudem 9 A a jmenovitým výkonem 4 kW, při AC-1 dosahuje proudu 22 A. Pro spínání kategorie AC-4 je určen proud 6,6 A při výkonu 3 kW. Provozní napětí hlavního obvodu se pohybuje v rozsahu 24-690 V AC (50/60 Hz).

Cívka stykače pracuje s řídicím napájecím napětím 24 V DC. Hlavní proudový obvod se připojuje pomocí závitové přípojky, montáž probíhá na DIN lištu. Stykač najde uplatnění při spínání menších motorů a zátěží v rozvaděčích do výkonu 4 kW.

Technické parametry

• Jmenovitý provozní proud Ie (AC-3, 400 V): 9 A
• Jmenovitý provozní výkon (AC-3, 400 V): 4 kW
• Provozní napětí: 24-690 V AC
• Napájecí napětí cívky: 24 V DC

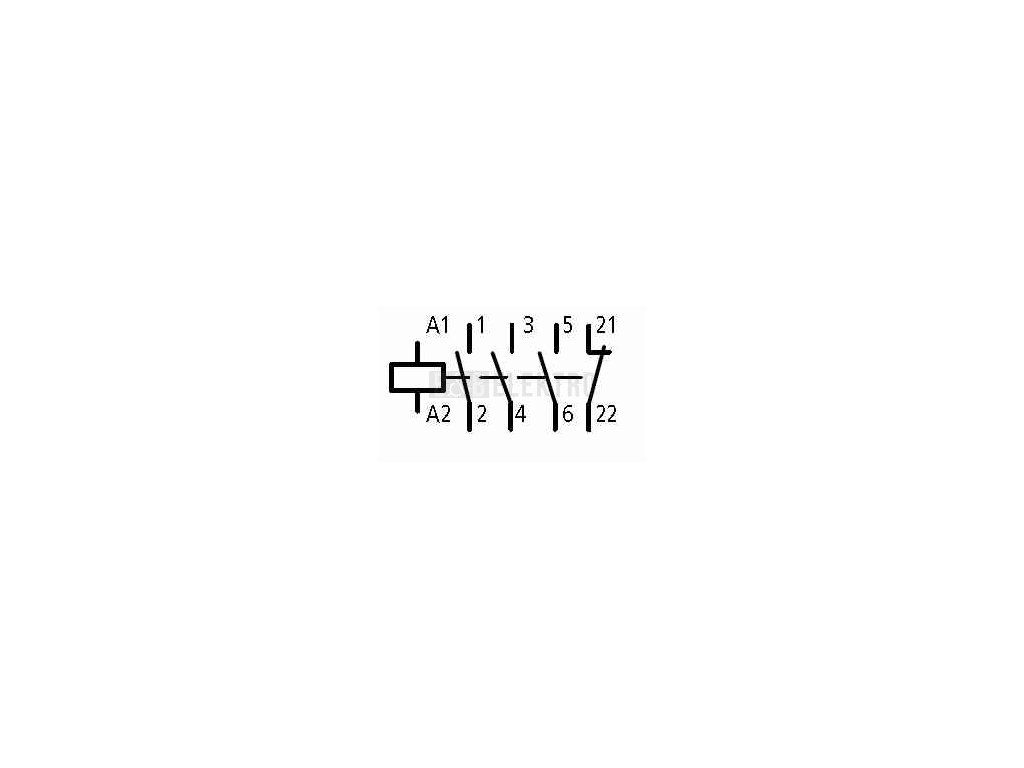

• Počet hlavních kontaktů: 3p + 1 pomocný rozpínací
• Připojení hlavního obvodu: závitová přípojka
