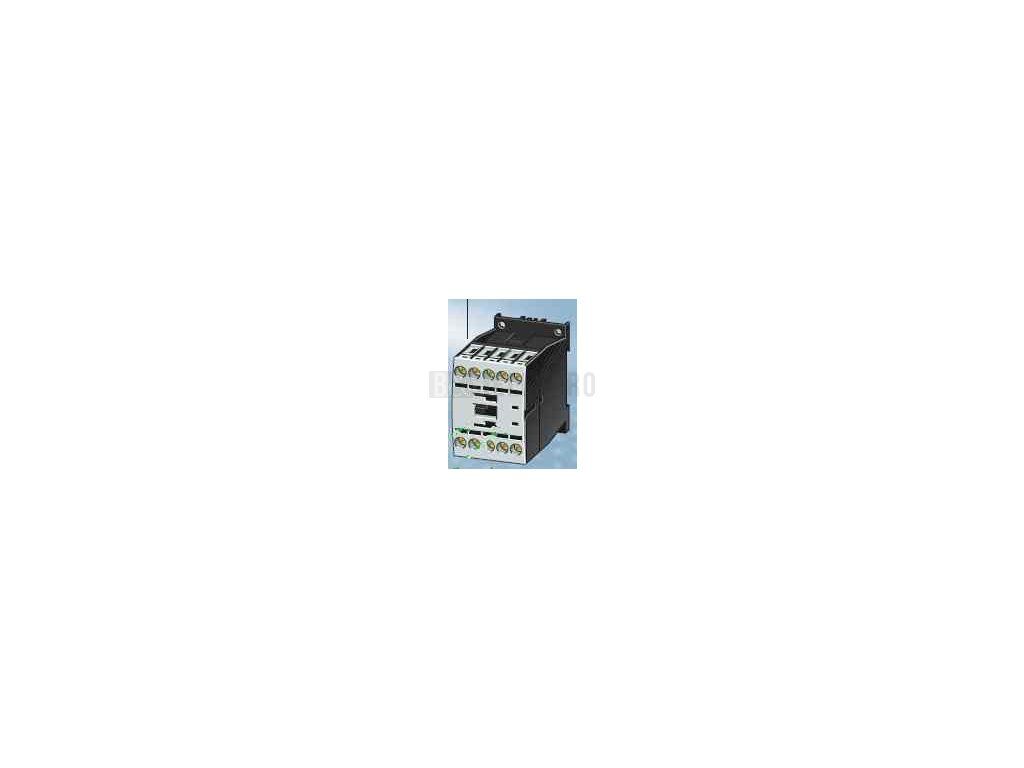

Stykač 9A/24V DILEM-01 napětí cívky 24V50HZ, 3 spínací a 1 rozpínací kontakt Eaton

Výkonový stykač 3p+1R, 4kW/400V/AC3 – Eaton 020402

Eaton výkonový stykač 020402 spíná třífázové elektrické spotřebiče a motory prostřednictvím tří hlavních spínacích kontaktů doplněných jedním pomocným rozpínacím kontaktem. Při zatížení AC-3 a napětí 400 V zvládne jmenovitý provozní proud 9 A, což odpovídá provoznímu výkonu 4 kW. Pro kategorii AC-1 dosahuje jmenovitý proud až 22 A, pro spínání motorů s vyšším počtem startů (AC-4) je proud 6,6 A a výkon 3 kW. Ovládací cívka pracuje s napájecím napětím 24 V AC při frekvenci 50 nebo 60 Hz.

Hlavní proudový obvod se připojuje závitovou přípojkou, provozní napětí obvodu se pohybuje v rozsahu 24 až 690 V AC. Stykač je určen pro spínání motorů a dalších třífázových spotřebičů v rozvaděčích s napájením 400 V.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A
• Jmenovitý provozní výkon při AC-3, 400 V: 4 kW
• Provozní napětí: 24–690 V AC
• Napájecí napětí cívky: 24 V AC (50/60 Hz)
• Počet kontaktů: 3 hlavní spínací + 1 pomocný rozpínací
• Připojení hlavního obvodu: závitová přípojka
