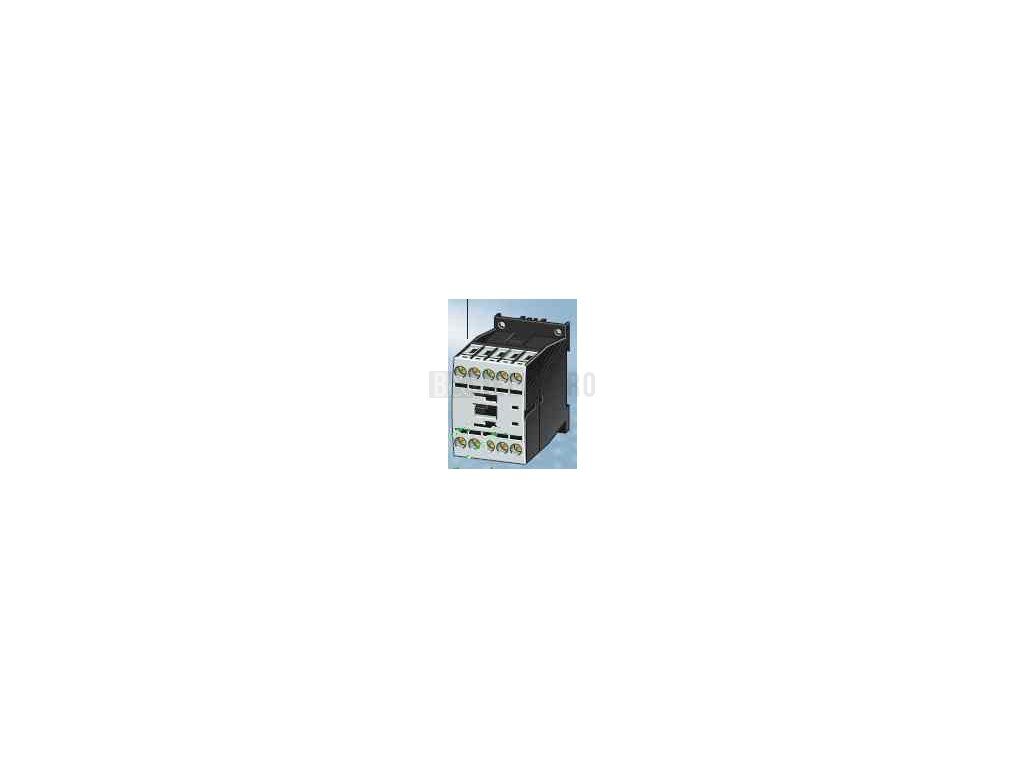

Stykač 9A/24V DILEM-10-G napětí cívky 24VDC stejnosměrné, 4 spínací kontakty, Eaton

Výkonový stykač 3p+1S, 4kW/400V, 9A – Eaton 010213

Eaton výkonový stykač 010213 spíná zátěže v hlavním proudovém obvodu prostřednictvím tří hlavních spínacích kontaktů a jednoho pomocného spínacího kontaktu. Při jmenovitém napětí 400 V dosahuje v kategorii AC-3 jmenovitého proudu 9 A a výkonu 4 kW, v kategorii AC-4 pak proud 6,6 A při výkonu 3 kW. Provozní napětí hlavního obvodu se pohybuje v rozsahu 24 až 690 V při frekvenci 50 Hz i 60 Hz.

Cívka stykače pracuje s napájecím napětím 24 V DC. Hlavní proudový obvod se připojuje pomocí závitové přípojky. Stykač montážními rozměry 45 × 58 × 54 mm zapadá do rozvaděče na DIN lištu. Díky uvedeným parametrům je vhodný pro spínání motorů a dalších zátěží do 4 kW při napětí 400 V.

Technické parametry

• Jmenovitý provozní proud Ie (AC-3, 400 V): 9 A
• Jmenovitý provozní výkon (AC-3, 400 V): 4 kW
• Provozní napětí AC: 24–690 V (50/60 Hz)
• Napájecí napětí cívky: 24 V DC
• Kontakty: 3 hlavní spínací + 1 pomocný spínací
• Připojení hlavního obvodu: závitová přípojka
