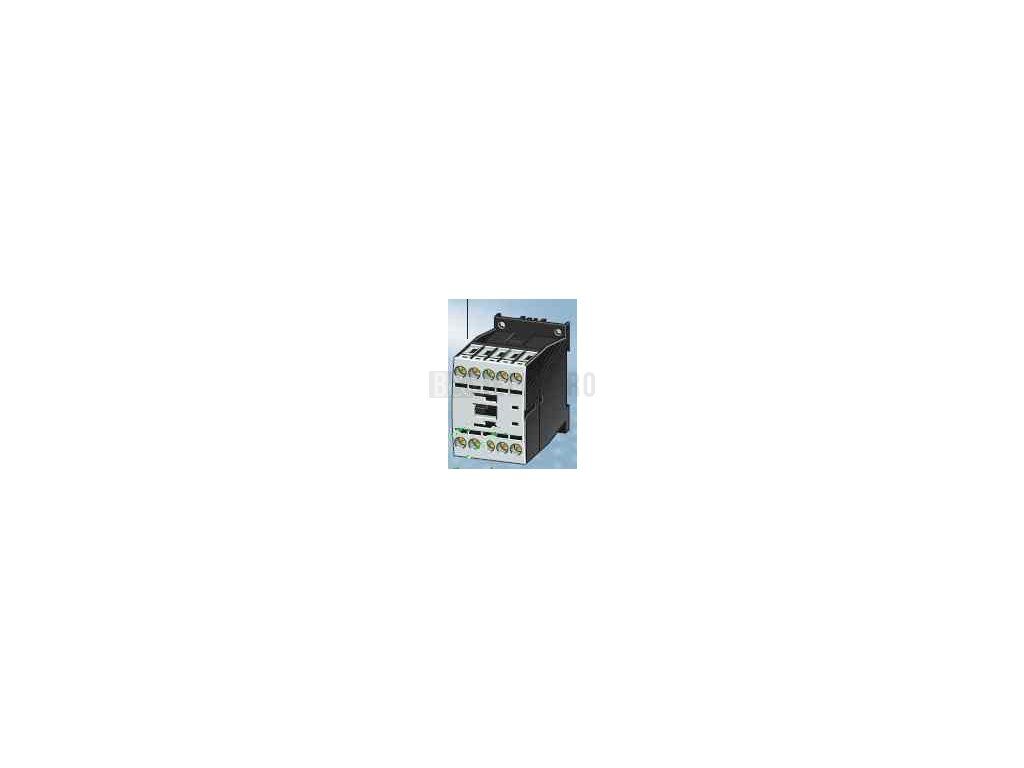

Stykač 9A/24V DILEM-10 napětí cívky 24V50/60HZ, 4 spínací kontakty, Eaton

Výkonový stykač 3p+1S, 4kW/400V/AC3 – Eaton 021417

Eaton výkonový stykač 021417 spíná třífázové motorové a jiné zátěže pomocí tří hlavních spínacích kontaktů a jednoho pomocného spínacího kontaktu. Při zatížení AC-3 a napětí 400 V pracuje s jmenovitým proudem 9 A a jmenovitým výkonem 4 kW, při kategorii AC-1 zvládne proud až 22 A. Pro spínání motorů s vyšším rozběhovým proudem (kategorie AC-4) je jmenovitý proud 6,6 A a výkon 3 kW. Ovládací cívka pracuje se střídavým napájecím napětím 24 V při frekvenci 50 i 60 Hz.

Hlavní proudový obvod se připojuje pomocí závitové přípojky. Stykač se montuje na DIN lištu, provozní napětí obvodu se pohybuje v rozsahu 24 až 690 V AC. Uplatnění najde při spínání trojfázových motorů a dalších zátěží v rozvaděčích s napájecím napětím 400 V.

Technické parametry

• Jmenovitý provozní výkon AC-3, 400 V: 4 kW
• Jmenovitý provozní proud Ie AC-3, 400 V: 9 A
• Jmenovitý provozní proud Ie AC-1, 400 V: 22 A
• Počet hlavních spínacích kontaktů: 3, pomocný spínací kontakt: 1
• Ovládací napětí cívky: AC 24 V (50/60 Hz)
• Připojení hlavního obvodu: závitová přípojka, montáž na DIN lištu
