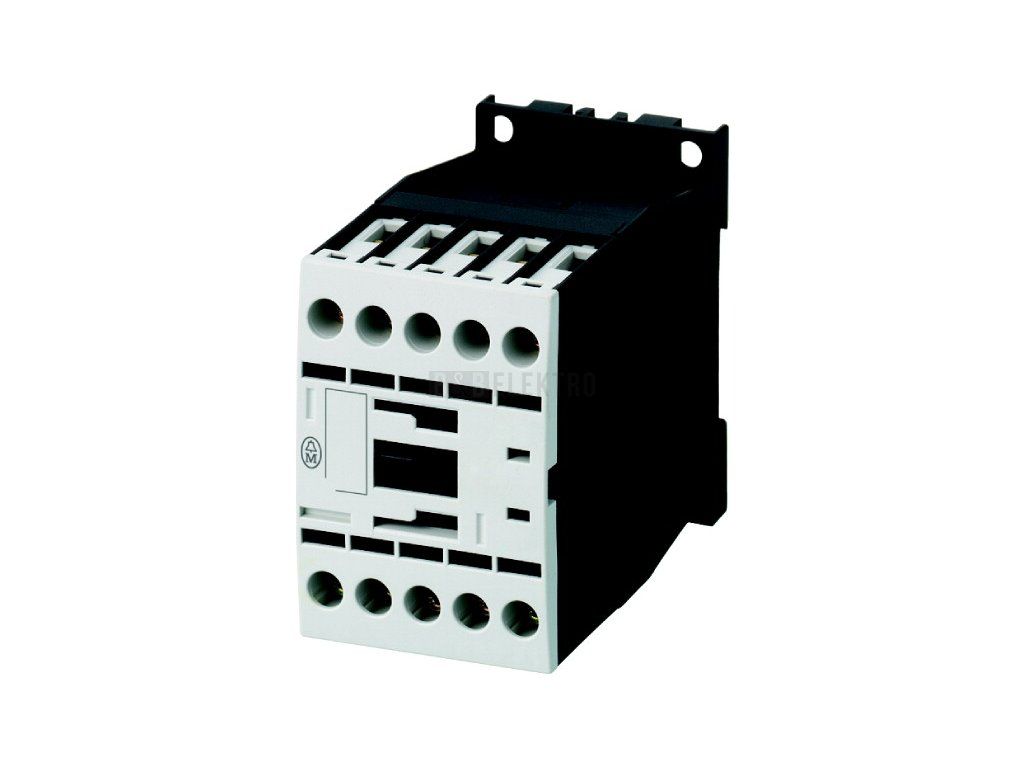

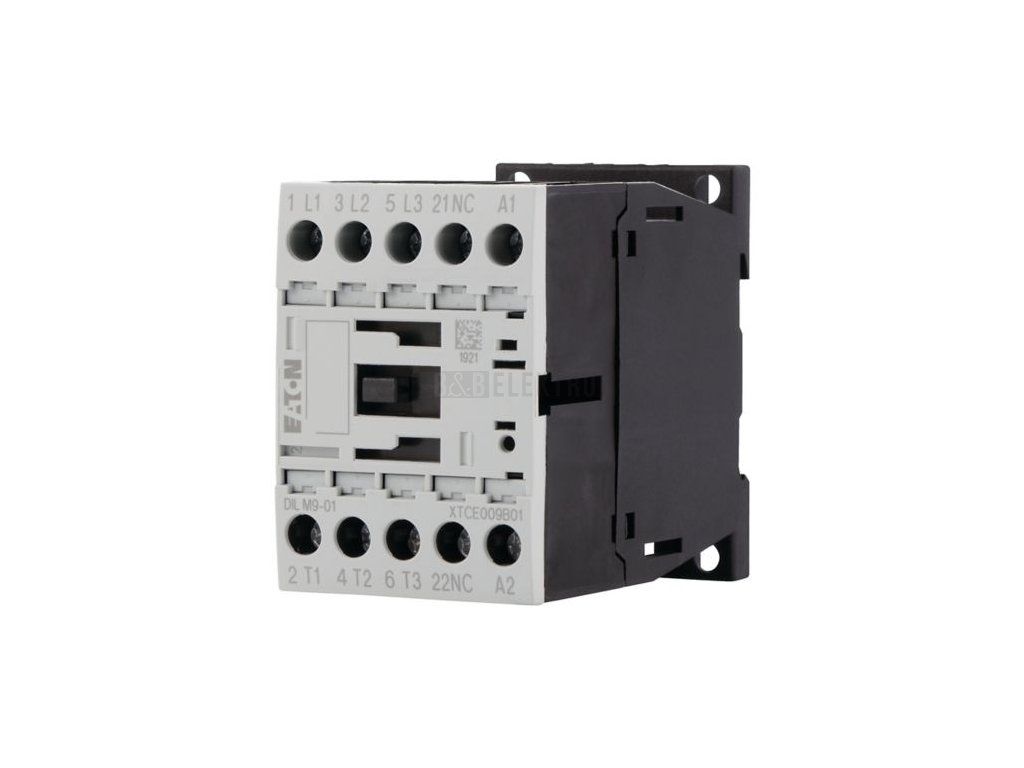

Stykač 9A/24V DILM9-01 napětí cívky 24V stejnosměrné, 3 spínací + 1 rozpínací kontakt, Eaton 276740

Výkonový stykač 3p+1R, 4kW/400V/AC3, 9A – Eaton 276740

Eaton výkonový stykač 276740 (DILM9-01(24VDC)) spíná třífázové motorické a jiné výkonové zátěže pomocí tří hlavních spínacích kontaktů a jednoho pomocného rozpínacího kontaktu. Při zatížení AC-3 a napětí 400 V dosahuje jmenovitého proudu 9 A a jmenovitého výkonu 4 kW, při AC-1 pak proudu 22 A. Pro spínání kategorie AC-4 je proud stykače 6 A při výkonu 2,5 kW.

Cívka stykače pracuje se stejnosměrným řídicím napájecím napětím 24 V DC, hlavní proudový obvod se připojuje pomocí závitové přípojky. Stykač pracuje v rozsahu provozního napětí 24 až 690 V AC při frekvenci 50 i 60 Hz. Uplatnění najde při spínání motorů a výkonových spotřebičů v rozvaděčích s montáží na DIN lištu.

Technické parametry

• Jmenovitý provozní proud Ie (AC-3, 400 V): 9 A
• Jmenovitý provozní výkon (AC-3, 400 V): 4 kW
• Jmenovité řídicí napájecí napětí: 24 V DC
• Provozní napětí: 24 - 690 V AC (50/60 Hz)
• Počet hlavních spínacích kontaktů: 3
• Počet pomocných rozpínacích kontaktů: 1
