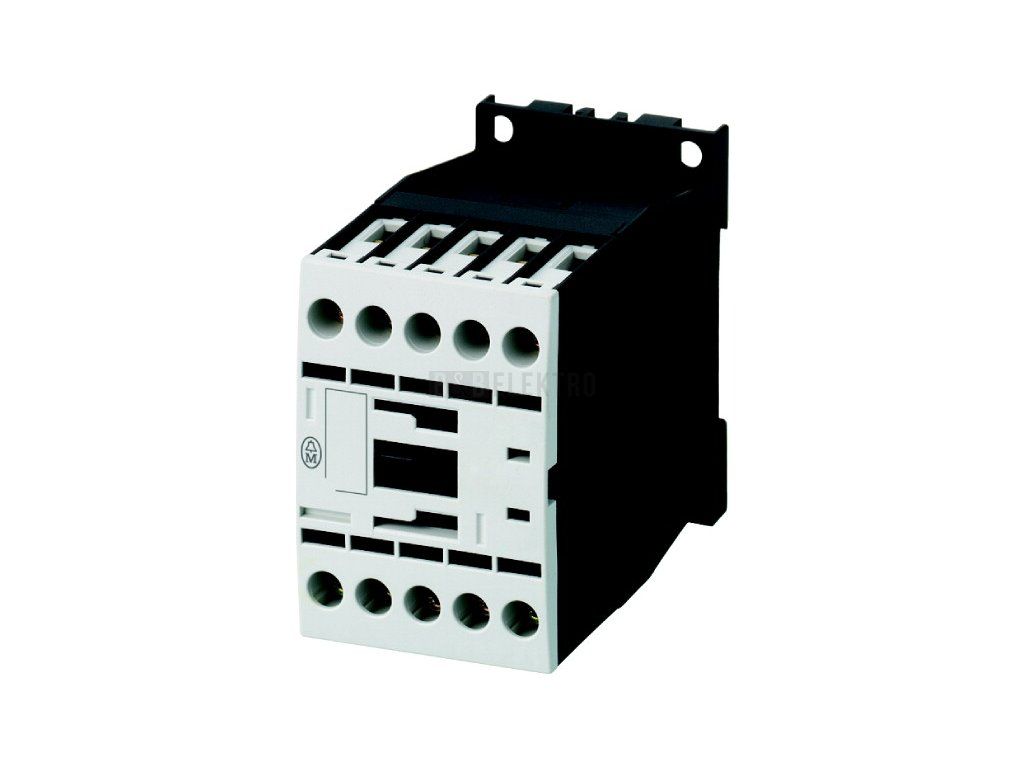

Stykač 9A/24V DILM9-10 napětí cívky 24V stejnosměrné, 4 spínací kontakty, Eaton

Výkonový stykač 3p+1S, 4kW/400V, 9A, 24V DC – Eaton 276705

Eaton výkonový stykač DILM9-10(24VDC) 276705 spíná hlavní proudový obvod pomocí tří hlavních spínacích kontaktů doplněných jedním pomocným spínacím kontaktem. Při zatížení AC-3 a napětí 400 V dosahuje jmenovitého provozního proudu 9 A a jmenovitého provozního výkonu 4 kW, při AC-1 pak proud stoupá až na 22 A. Pro kategorii AC-4 je jmenovitý proud 6 A a výkon 2,5 kW. Ovládací cívka pracuje s jmenovitým řídicím napájecím napětím 24 V DC.

Hlavní proudový obvod se připojuje pomocí závitové přípojky, stykač se montuje na DIN lištu. Použití najde při spínání motorů a dalších zátěží v elektrických rozvaděčích, kde postačuje výkon 4 kW při napětí 400 V.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 9 A
• Jmenovitý provozní výkon při AC-3, 400 V: 4 kW
• Jmenovité řídicí napájecí napětí Us DC: 24 V
• Počet hlavních spínacích kontaktů: 3 + 1 pomocný spínací kontakt
• Druh el. připojení hlavního proudového obvodu: závitová přípojka
• Provozní napětí AC 50/60 Hz: 24 – 690 V
