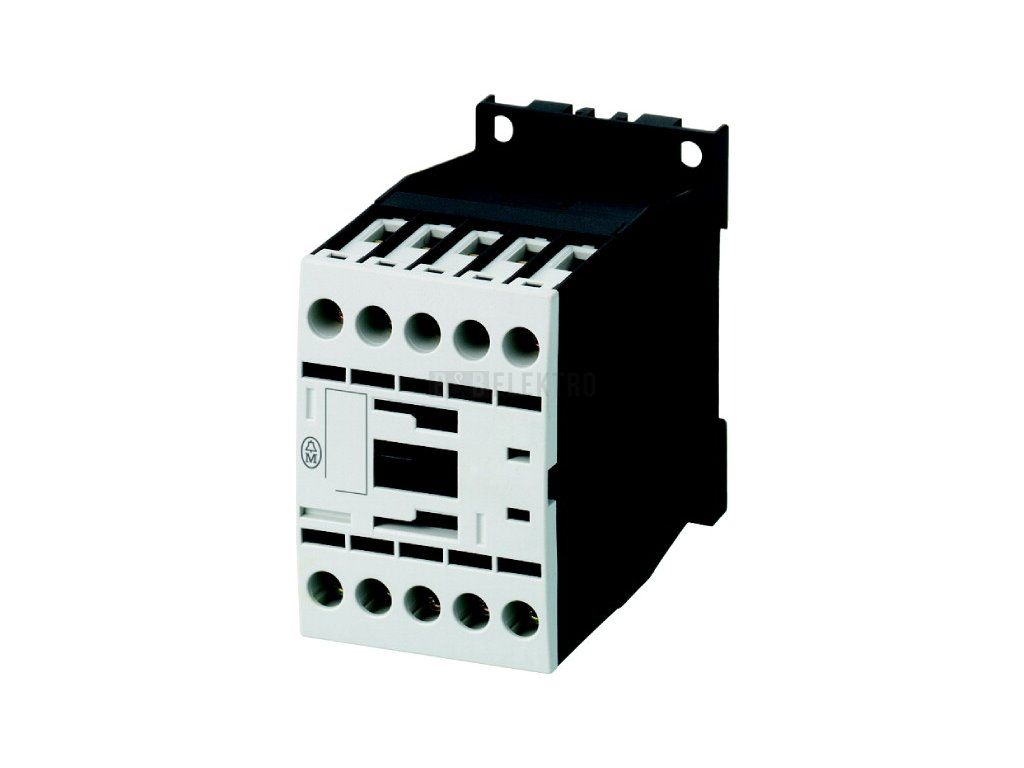

Stykač 12A/230V DILM12-01 napětí cívky 230V, 3 spínací + 1 rozpínací kontakt, Eaton

Výkonový stykač 3p+1R, 5.5kW/400V, 12A – Eaton 276865

Eaton výkonový stykač 276865 (DILM12-01) spíná třífázové motorové a jiné zátěže pomocí tří hlavních spínacích kontaktů a jednoho pomocného rozpínacího kontaktu. Při zatížení AC-3 a napětí 400 V pracuje s jmenovitým proudem 12 A a jmenovitým výkonem 5.5 kW, při kategorii AC-1 zvládne proud až 22 A. Pro spínání zátěží typu AC-4 je stykač dimenzován na proud 7 A a výkon 3 kW. Ovládací cívka pracuje se střídavým napětím, jmenovité řídicí napájecí napětí činí 230 V při 50 Hz, respektive 240 V při 60 Hz.

Hlavní proudový obvod se připojuje pomocí závitové přípojky, provozní napětí stykače se pohybuje v rozsahu 24 až 690 V. Stykač se montuje na DIN lištu v rozvaděči. Díky uvedeným parametrům se hodí pro spínání motorů a dalších třífázových spotřebičů s výkonem do 5.5 kW.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 12 A
• Jmenovitý provozní výkon při AC-3, 400 V: 5.5 kW
• Jmenovitý provozní proud Ie při AC-1, 400 V: 22 A
• Počet hlavních spínacích kontaktů: 3
• Počet pomocných rozpínacích kontaktů: 1
• Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 V
