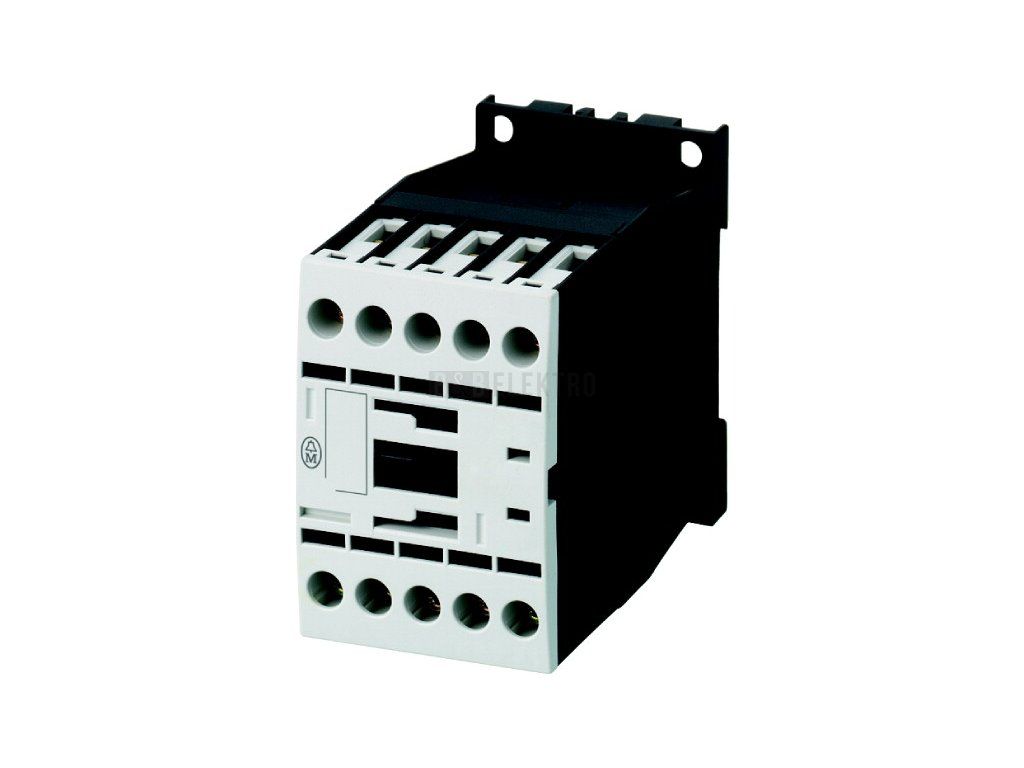

Stykač 12A/230V DILM12-10 napětí cívky 230V, 4 spínací kontakty, Eaton 276830

Výkonový stykač 3p+1S, 5.5kW/400V AC3, 12A – Eaton 276830

Eaton výkonový stykač DILM12-10 spíná zátěž v hlavním proudovém obvodu a ovládá připojené elektrické spotřebiče prostřednictvím tří hlavních spínacích kontaktů a jednoho pomocného spínacího kontaktu. Jmenovitý provozní výkon dosahuje 5.5 kW při AC-3 a 400 V, čemuž odpovídá jmenovitý provozní proud 12 A. Pro zátěže s kategorií užití AC-1 zvládne stykač proud až 22 A, pro AC-4 pak 7 A při výkonu 3 kW. Provozní napětí hlavního obvodu se pohybuje v rozsahu 24–690 V AC.

Cívka stykače pracuje s řídicím napájecím napětím 230 V při frekvenci 50 Hz nebo 240 V při 60 Hz, ovládání je typu AC. Hlavní proudový obvod se připojuje pomocí závitové přípojky. Stykač je určen pro montáž na DIN lištu v rozvaděči. Díky výkonu 5.5 kW při AC-3 se hodí pro spínání motorů a dalších třífázových spotřebičů odpovídajícího výkonu.

Technické parametry

• Jmenovitý provozní výkon při AC-3, 400 V: 5.5 kW
• Jmenovitý provozní proud Ie při AC-3, 400 V: 12 A
• Jmenovitý provozní proud Ie při AC-1, 400 V: 22 A
• Řídicí napájecí napětí cívky: 230 V/50 Hz, 240 V/60 Hz AC
• Počet kontaktů: 3 hlavní spínací + 1 pomocný spínací
• Připojení hlavního obvodu: závitová přípojka
