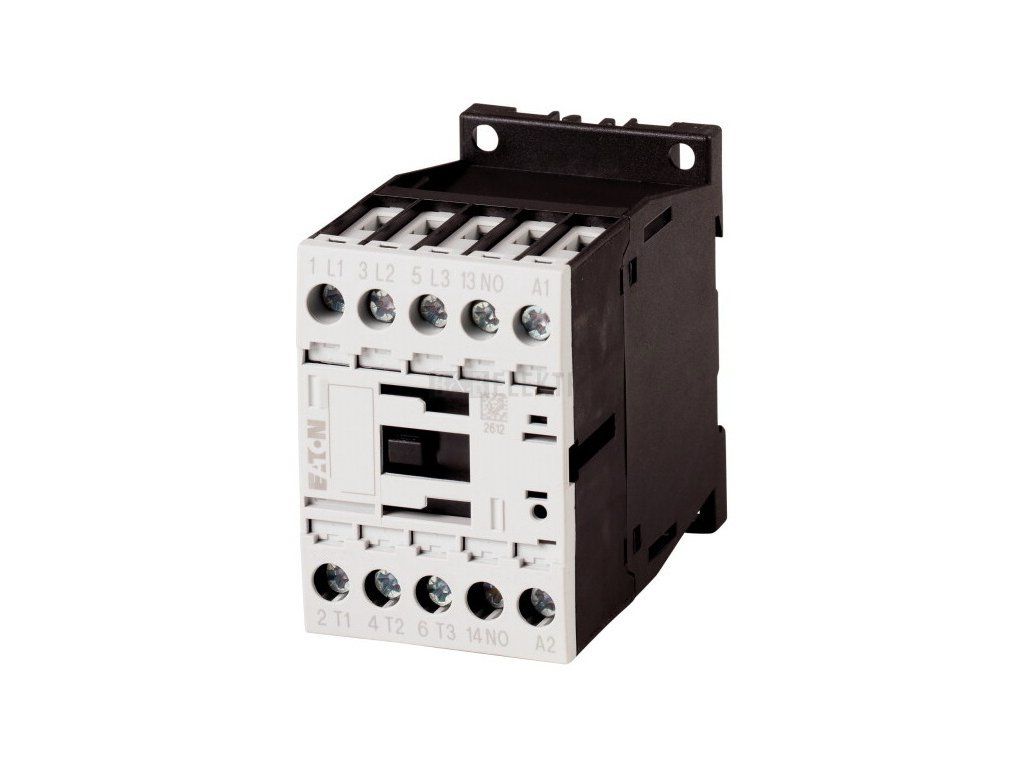

Stykač 12A/24V DILM12-10 napětí cívky 24V DC, 4 spínací kontakty, Eaton 276845

Výkonový stykač 3p+1S, 5,5 kW/400V AC3, 24 V DC – Eaton 276845

Eaton výkonový stykač DILM12-10(24VDC) 276845 spíná třífázové motorové a jiné zátěže v hlavním proudovém obvodu. Při zatížení AC-3 a napětí 400 V dosahuje jmenovitého provozního proudu 12 A a jmenovitého výkonu 5,5 kW, při AC-1 pak proudu 22 A. Pro spínání kategorie AC-4 je jmenovitý proud 7 A s výkonem 3 kW. Ovládací cívka pracuje na stejnosměrné napětí 24 V DC.

Stykač má tři hlavní spínací kontakty doplněné jedním pomocným spínacím kontaktem, hlavní proudový obvod se připojuje pomocí závitové přípojky. Provozní napětí pro připojenou síť se pohybuje v rozsahu 24 až 690 V AC při frekvenci 50 i 60 Hz. Uplatnění najde při spínání motorů a dalších třífázových spotřebičů v rozvaděčích a řídicích obvodech průmyslových zařízení.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 12 A
• Jmenovitý provozní výkon při AC-3, 400 V: 5,5 kW
• Jmenovité řídicí napájecí napětí Us: 24 V DC
• Provozní napětí AC 50/60 Hz: 24 - 690 V
• Počet hlavních spínacích kontaktů: 3, počet pomocných spínacích kontaktů: 1
• Druh el. připojení hlavního proudového obvodu: závitová přípojka
