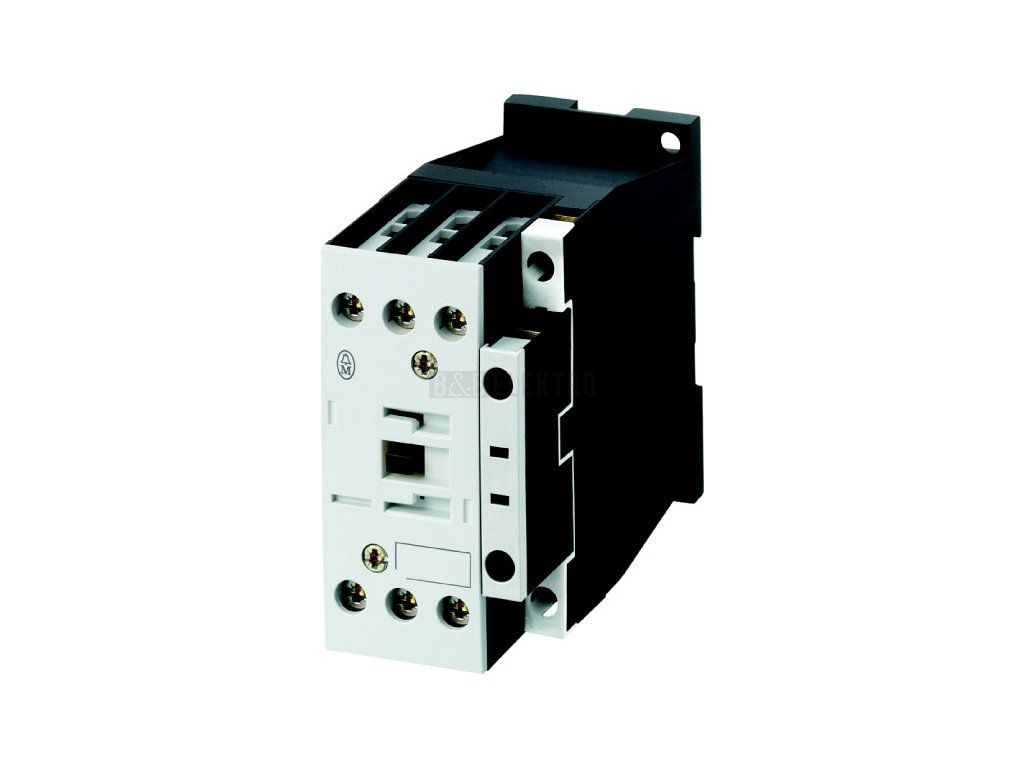

Stykač 18A/230V DILM17-10 napětí cívky 230V, 4 spínací kontakty, Eaton 277004

Výkonový stykač 3p+1S, 7,5 kW/400V, 18A, cívka 230V AC – Eaton 277004

Eaton výkonový stykač 277004 spíná třífázové motory a další zátěže v obvodech AC-3, pracuje při jmenovitém provozním proudu 18 A a výkonu 7,5 kW při 400 V. V kategorii AC-1 dosahuje jmenovitého proudu 40 A, pro spínání motorových zátěží v režimu AC-4 je proud stykače 10 A při výkonu 4,5 kW. Ovládací cívka pracuje s napájecím napětím 230 V při 50 Hz, respektive 240 V při 60 Hz.

Stykač obsahuje 3 hlavní spínací kontakty doplněné o 1 pomocný spínací kontakt, hlavní proudový obvod se připojuje pomocí závitové přípojky. Provozní napětí hlavního obvodu se pohybuje v rozsahu 24 až 690 V. Stykač DILM17-10 najde uplatnění při spínání a ovládání třífázových motorů a dalších zátěží v rozvaděčích a řídicích obvodech.

Technické parametry

• Jmenovitý provozní výkon při AC-3, 400 V: 7,5 kW
• Jmenovitý provozní proud Ie při AC-3, 400 V: 18 A
• Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 V
• Provozní napětí AC: 24–690 V
• Počet hlavních spínacích kontaktů: 3, počet pomocných spínacích kontaktů: 1
• Druh el. připojení hlavního proudového obvodu: závitová přípojka
