Stykač 18A/24V DILM17-10 napětí cívky 24V, 4 spínací kontakty, Eaton

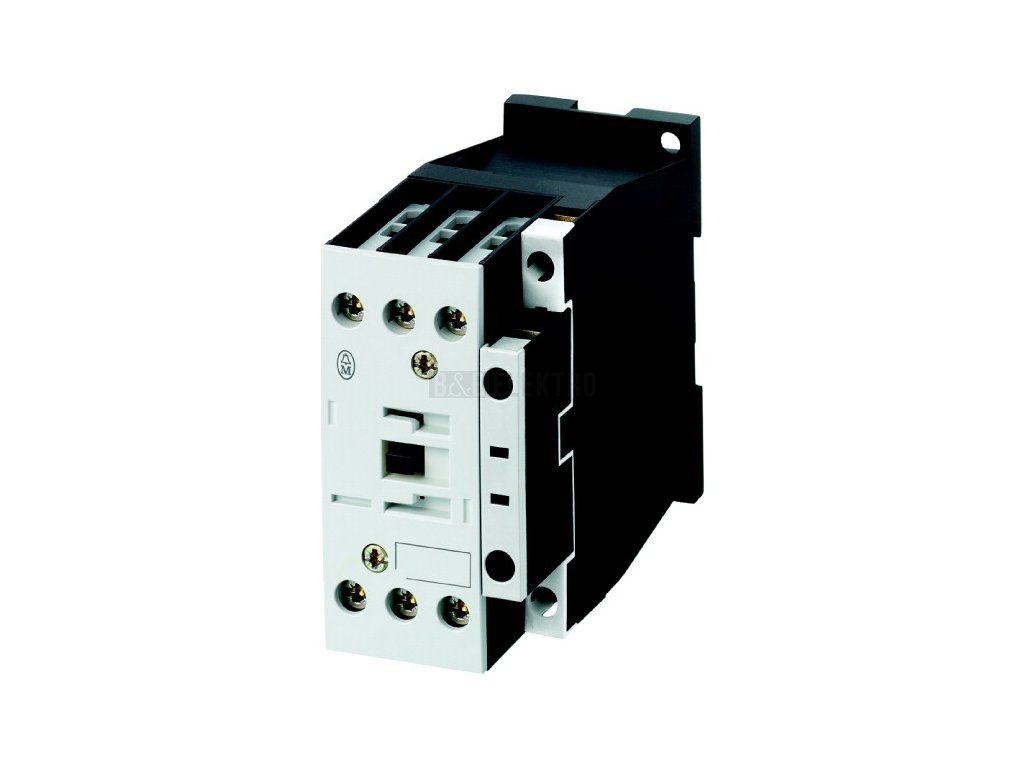

Výkonový stykač 3p+1S, 7,5 kW/400 V, 18 A – Eaton 277008

Eaton výkonový stykač 277008 (DILM17-10) spíná třífázové motorové a jiné zátěže v hlavním proudovém obvodu pomocí tří hlavních spínacích kontaktů doplněných jedním pomocným spínacím kontaktem. Při zatížení AC-3 a napětí 400 V zvládne jmenovitý provozní proud 18 A, což odpovídá provoznímu výkonu 7,5 kW. Pro spínání AC-1 je jmenovitý proud vyšší, 40 A, u kategorie AC-4 pak stykač pracuje s proudem 10 A a výkonem 4,5 kW.

Ovládací cívka pracuje s napájecím napětím 24 V AC při frekvenci 50 i 60 Hz. Hlavní proudový obvod se připojuje pomocí závitové přípojky, provozní napětí obvodu se pohybuje v rozsahu 24 až 690 V AC. Stykač nachází uplatnění při spínání a ochraně třífázových motorů a dalších zátěží v elektrických rozvaděčích.

Technické parametry

• Jmenovitý provozní výkon při AC-3, 400 V: 7,5 kW
• Jmenovitý provozní proud Ie při AC-3, 400 V: 18 A
• Jmenovitý provozní proud Ie při AC-1, 400 V: 40 A
• Počet hlavních spínacích kontaktů: 3, počet pomocných spínacích kontaktů: 1
• Jmenovité řídicí napájecí napětí cívky: 24 V AC
• Druh připojení hlavního proudového obvodu: závitová přípojka
