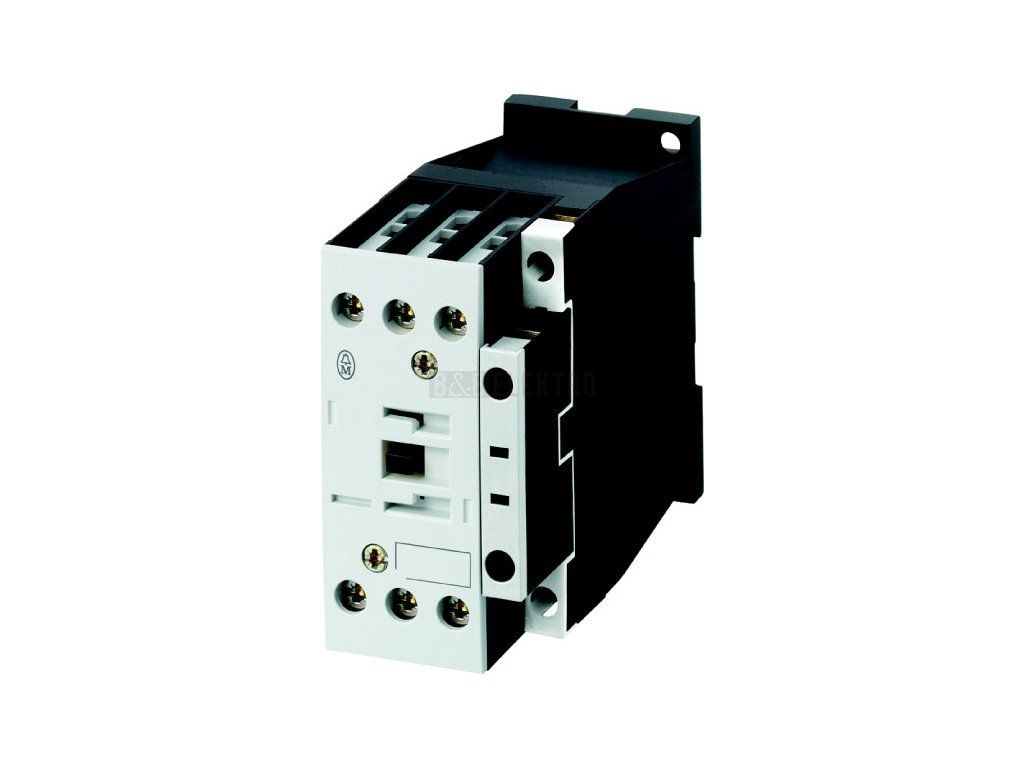

Stykač 18A/24V DILM17-10 napětí cívky 24V stejnosměrné RDC24, 4 spínací kontakty, Eaton

Výkonový stykač 3p+1S, 7.5 kW/400 V AC-3 – Eaton 277018

Eaton výkonový stykač DILM17-10(RDC24) 277018 spíná třífázové motorové a jiné zátěže pomocí tří hlavních spínacích kontaktů doplněných jedním pomocným spínacím kontaktem. Při zatížení AC-3 a napětí 400 V pracuje s jmenovitým proudem 18 A a jmenovitým výkonem 7,5 kW, při AC-1 zvládne proud až 40 A. Pro spínání náročnějších zátěží typu AC-4 je jmenovitý proud 10 A při výkonu 4,5 kW. Ovládací cívka pracuje se stejnosměrným napájecím napětím 24-27 V DC.

Hlavní proudový obvod se připojuje pomocí závitové přípojky. Stykač pracuje s provozním napětím v rozsahu 24-690 V AC při frekvenci 50 Hz i 60 Hz. Použití najde při spínání třífázových motorů a dalších zátěží v rozvaděčích s ovládáním na nízkém stejnosměrném napětí.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 18 A
• Jmenovitý provozní výkon při AC-3, 400 V: 7,5 kW
• Jmenovitý provozní proud Ie při AC-1, 400 V: 40 A
• Počet hlavních spínacích kontaktů: 3 + 1 pomocný spínací kontakt
• Jmenovité řídicí napájecí napětí Us: 24-27 V DC
• Druh el. připojení hlavního proudového obvodu: závitová přípojka
