Stykač 25A/230V DILM25-10 napětí cívky 230V, 4 spínací kontakty, Eaton

Výkonový stykač 3p+1S, 11kW/400V, 25A – Eaton 277132

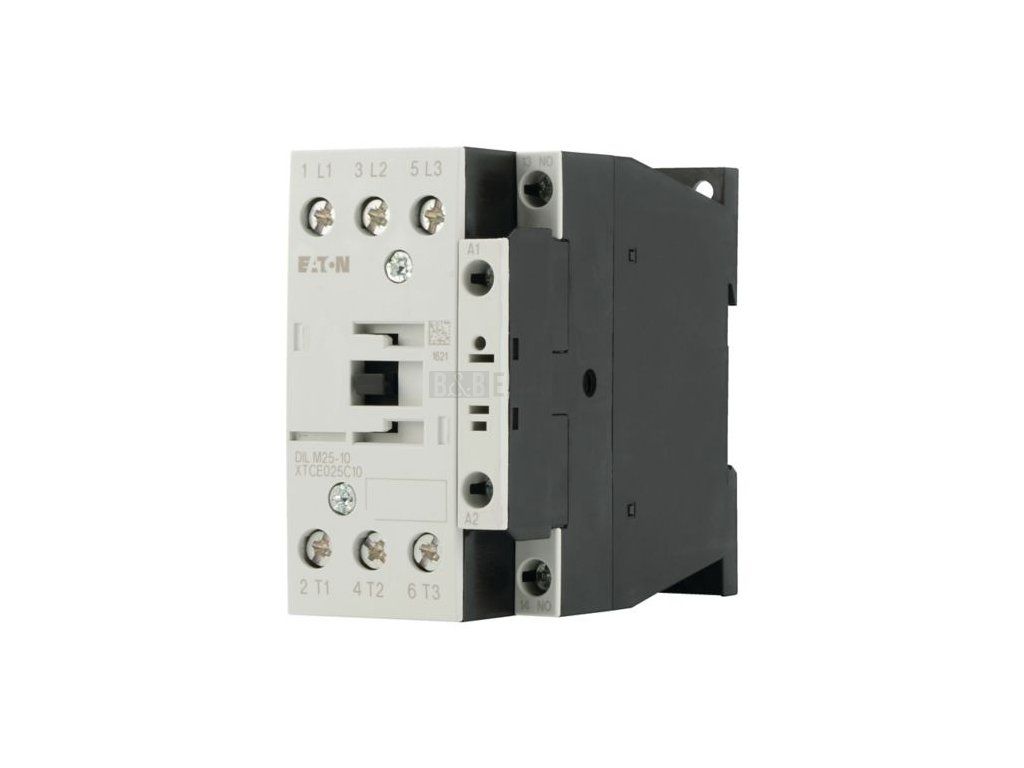

Eaton výkonový stykač DILM25-10 277132 spíná třífázové motorové a jiné výkonové zátěže pomocí tří hlavních spínacích kontaktů a jednoho pomocného spínacího kontaktu. Při zatížení AC-3 a napětí 400 V pracuje s jmenovitým provozním proudem 25 A a jmenovitým výkonem 11 kW, při AC-1 dosahuje proudu 45 A. Pro spínání kategorie AC-4 je proud stykače 13 A při výkonu 6 kW.

Ovládací cívka pracuje s řídicím napájecím napětím 230 V při frekvenci 50 Hz, respektive 240 V při 60 Hz, v provedení pro střídavé napětí (AC). Hlavní proudový obvod se připojuje pomocí závitové přípojky. Stykač se používá pro spínání a ovládání třífázových motorů a dalších výkonových spotřebičů v rozvaděčích.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 25 A
• Jmenovitý provozní výkon při AC-3, 400 V: 11 kW
• Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 V
• Počet hlavních spínacích kontaktů: 3
• Počet pomocných spínacích kontaktů: 1
• Druh el. připojení hlavního proudového obvodu: závitová přípojka
