Stykač 25A/24V DILM25-10 napětí cívky 24V, 4 spínací kontakty, Eaton

Výkonový stykač 3p+1S, 11kW/400V/AC3, 25A – Eaton 277136

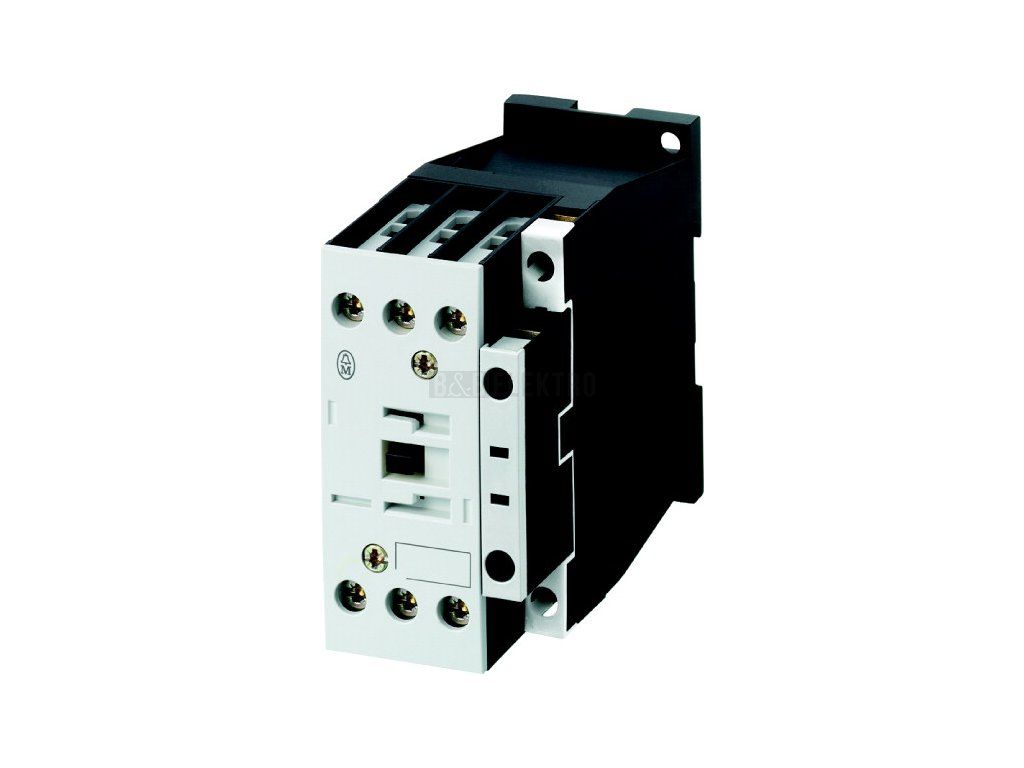

Eaton výkonový stykač DILM25-10 (277136) spíná třífázové motory a další zátěže v silových obvodech, přičemž při zatížení AC-3 a napětí 400 V dosahuje jmenovitého provozního výkonu 11 kW a jmenovitého proudu 25 A. Pro spínání odporových zátěží kategorie AC-1 při stejném napětí unese proud až 45 A, u kategorie AC-4 pak pracuje s proudem 13 A a výkonem 6 kW. Ovládací cívka funguje na střídavé napájecí napětí 24 V AC, a to jak při frekvenci 50 Hz, tak 60 Hz.

Stykač obsahuje tři hlavní spínací kontakty doplněné jedním pomocným spínacím kontaktem, což umožňuje signalizaci nebo blokování v řídicím obvodu. Hlavní proudový obvod se připojuje pomocí závitové přípojky. Provozní napětí hlavního obvodu se pohybuje v rozsahu 24 až 690 V AC. Stykač nachází uplatnění při spínání motorů a dalších zátěží v průmyslových rozvaděčích s montáží na DIN lištu.

Technické parametry

• Jmenovitý provozní výkon při AC-3, 400 V: 11 kW
• Jmenovitý provozní proud Ie při AC-3, 400 V: 25 A
• Jmenovitý provozní proud Ie při AC-1, 400 V: 45 A
• Jmenovité řídicí napájecí napětí: 24 V AC
• Počet hlavních spínacích kontaktů: 3, pomocných spínacích kontaktů: 1
• Druh připojení hlavního proudového obvodu: závitová přípojka
