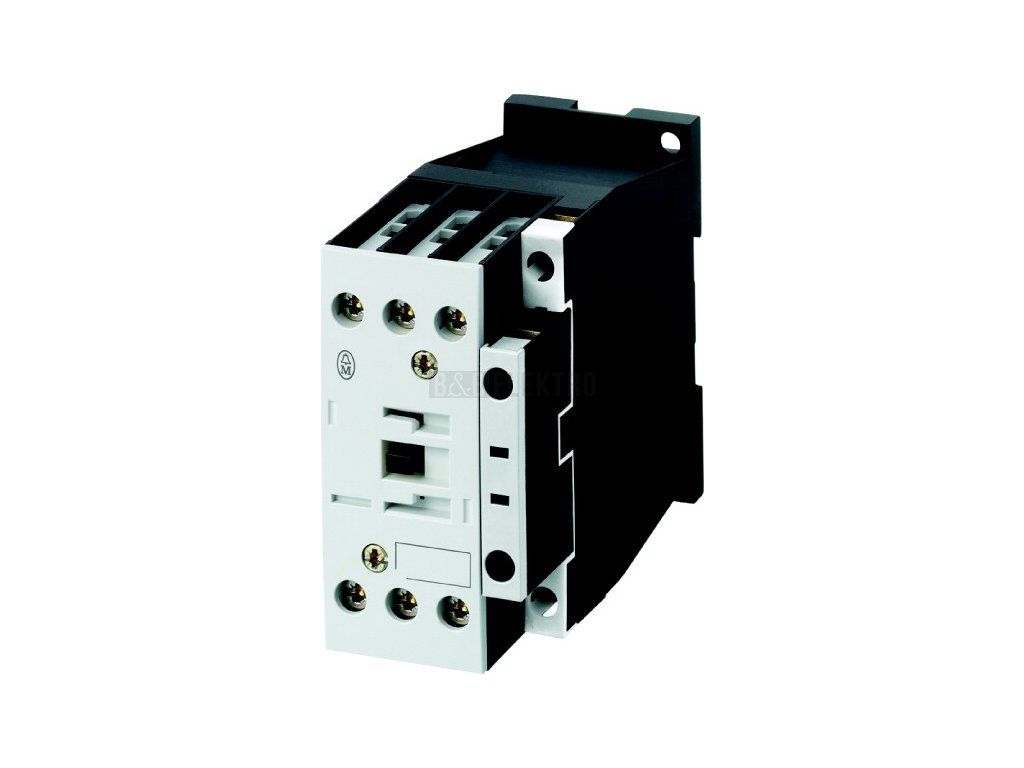

Stykač 25A/24V DILM25-10 napětí cívky 24V stejnosměrné RDC24, 4 spínací kontakty, Eaton

Výkonový stykač 3p+1S, 11kW/400V/AC3, 25A – Eaton 277146

Eaton výkonový stykač DILM25-10(RDC24) 277146 spíná třífázové motory a další zátěže prostřednictvím tří hlavních spínacích kontaktů doplněných jedním pomocným spínacím kontaktem. Při zatížení AC-3 a napětí 400 V dosahuje jmenovitého provozního výkonu 11 kW a jmenovitého proudu 25 A, u kategorie AC-4 pak pracuje s proudem 13 A a výkonem 6 kW. Provozní napětí se pohybuje v rozsahu 24 – 690 V při frekvenci 50 i 60 Hz.

Cívka stykače je napájena stejnosměrným napětím v rozsahu 24 – 27 V DC, hlavní proudový obvod se připojuje pomocí závitové přípojky. Stykač s montáží na DIN lištu se uplatní ve spínacích a řídicích obvodech pro ovládání motorů o výkonu do 11 kW.

Technické parametry

• Jmenovitý provozní výkon při AC-3, 400 V: 11 kW
• Jmenovitý provozní proud Ie při AC-3, 400 V: 25 A
• Jmenovité řídicí napájecí napětí Us DC: 24 - 27 V
• Provozní napětí AC 50/60 Hz: 24 - 690 V
• Počet hlavních spínacích kontaktů: 3, počet pomocných spínacích kontaktů: 1
• Druh připojení hlavního proudového obvodu: závitová přípojka
