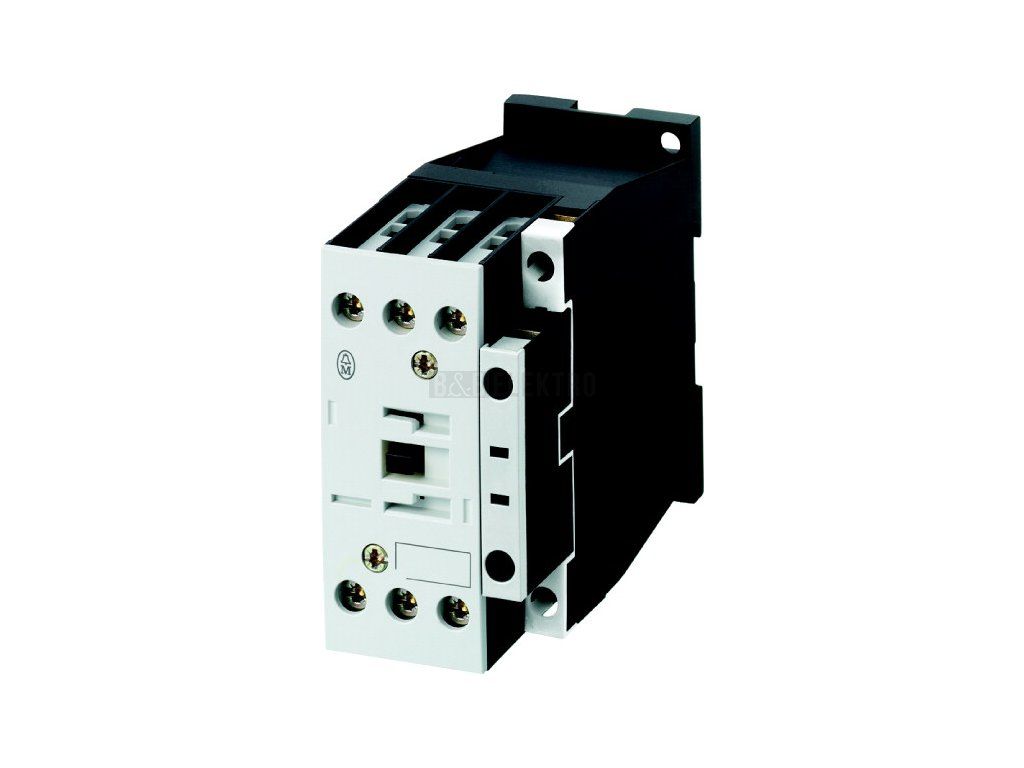

Stykač 32A/230V DILM32-10 napětí cívky 230V, 4 spínací kontakty, Eaton

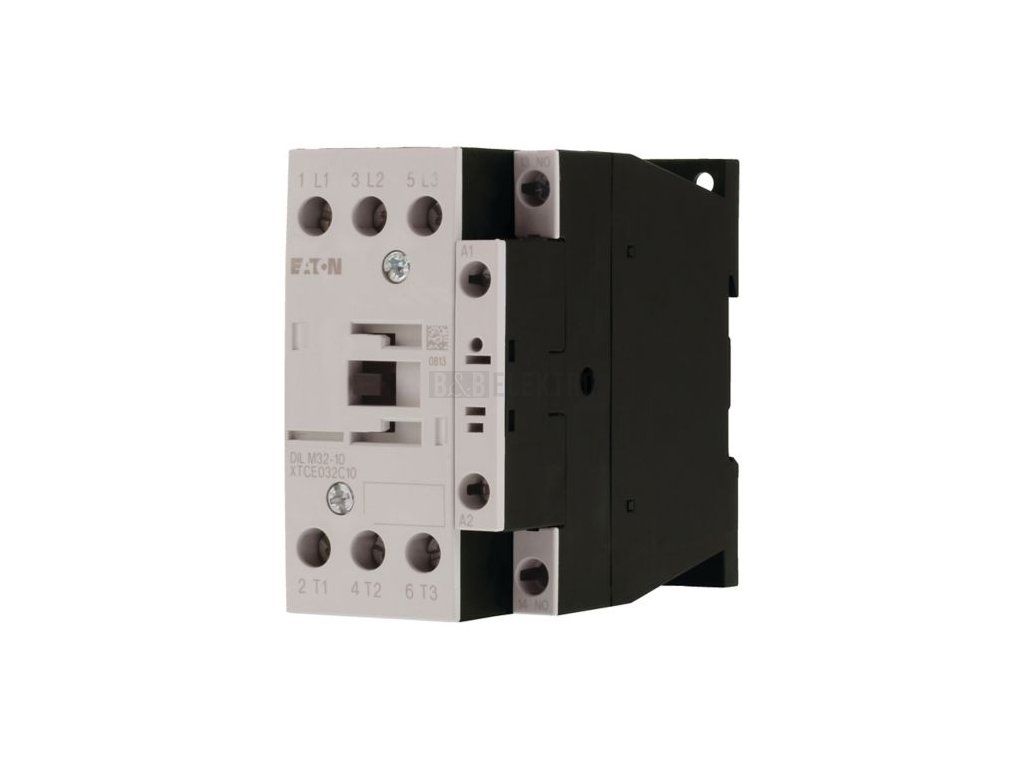

Výkonový stykač 3p+1S, 15kW/400V/AC3, 32A – Eaton 277260

Eaton výkonový stykač DILM32-10 spíná a rozpojuje třífázové motorové a jiné výkonové obvody pomocí tří hlavních spínacích kontaktů doplněných jedním pomocným spínacím kontaktem. Při zatížení AC-3 a napětí 400 V dosahuje jmenovitého provozního proudu 32 A a jmenovitého provozního výkonu 15 kW, při kategorii AC-1 pak proudu 45 A. Cívka pracuje se střídavým napájecím napětím, jmenovité řídicí napětí činí 230 V při 50 Hz, respektive 240 V při 60 Hz.

Hlavní proudový obvod se připojuje pomocí závitové přípojky, provozní napětí obvodu se pohybuje v rozsahu 24 až 690 V. Stykač se montuje na DIN lištu v rozváděči. Díky parametrům AC-3 a proudu 32 A se hodí pro spínání třífázových elektromotorů a dalších výkonových spotřebičů v průmyslových a technologických rozvaděčích.

Technické parametry

• Jmenovitý provozní výkon při AC-3, 400 V: 15 kW
• Jmenovitý provozní proud Ie při AC-3, 400 V: 32 A
• Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 V
• Provozní napětí AC: 24 - 690 V
• Počet hlavních spínacích kontaktů: 3, počet pomocných spínacích kontaktů: 1
• Druh el. připojení hlavního proudového obvodu: závitová přípojka
