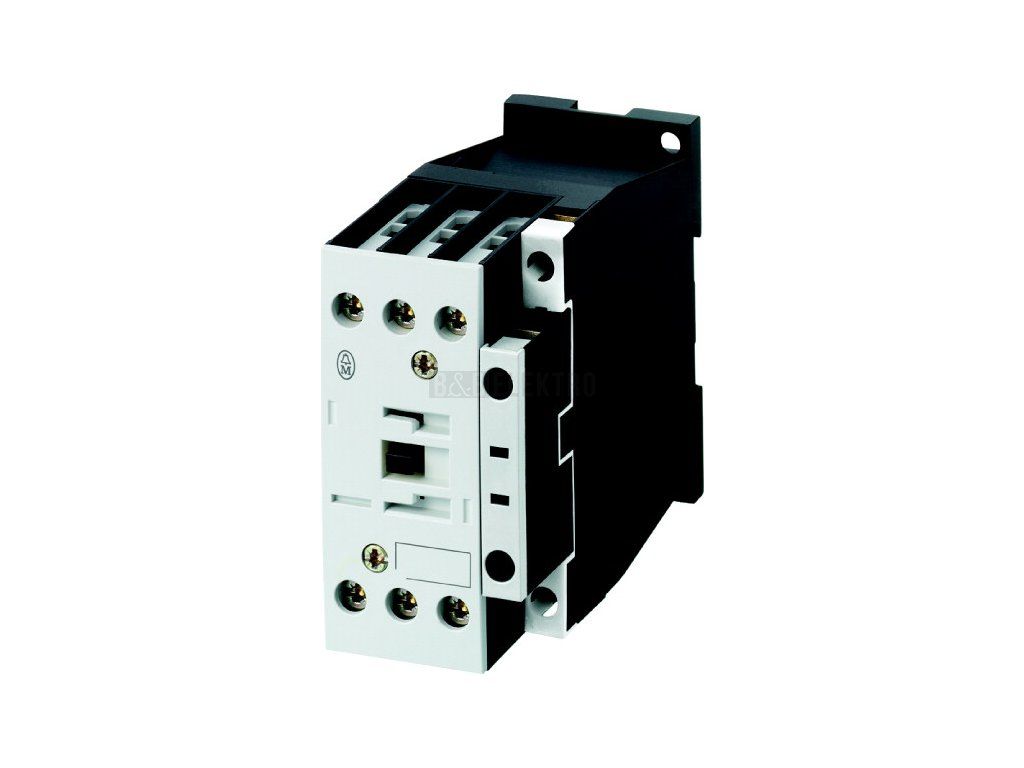

Stykač 32A/24V DILM32-10 napětí cívky 24V, 4 spínací kontakty, Eaton

Výkonový stykač 3p+1S, 15 kW/400 V, 32 A – Eaton 277264

Eaton výkonový stykač DILM32-10 spíná třífázové motorové a jiné zátěže pomocí tří hlavních spínacích kontaktů a jednoho pomocného spínacího kontaktu. Jmenovitý provozní proud Ie při AC-3 dosahuje 32 A, čemuž odpovídá provozní výkon 15 kW při napětí 400 V. Při zatížení AC-4 stykač zvládá proud 15 A a výkon 7 kW. Ovládací cívka pracuje se střídavým napájecím napětím 24 V (50/60 Hz).

Hlavní proudový obvod se připojuje pomocí závitové přípojky. Stykač pracuje v rozsahu provozního napětí 24 až 690 V AC. Nasazení najde při spínání třífázových motorů a dalších zátěží s výkonem do 15 kW.

Technické parametry

• Jmenovitý provozní výkon při AC-3, 400 V: 15 kW
• Jmenovitý provozní proud Ie při AC-3, 400 V: 32 A
• Počet hlavních spínacích kontaktů: 3, počet pomocných spínacích kontaktů: 1
• Jmenovité řídicí napájecí napětí Us: 24 V AC (50/60 Hz)
• Druh připojení hlavního proudového obvodu: závitová přípojka
• Provozní napětí: 24 – 690 V AC
