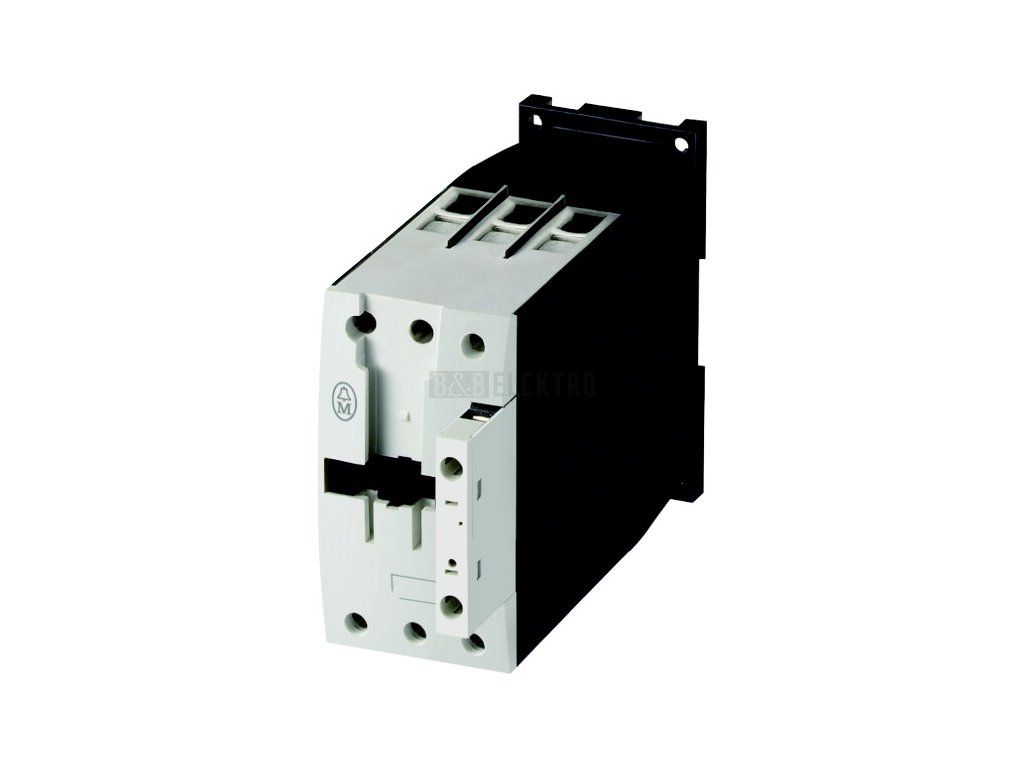

Stykač 40A/230V DILM40 napětí cívky 230V, 3 spínací kontaky, Eaton

Výkonový stykač 3p, 18,5 kW/400 V AC-3 – Eaton 277766

Eaton výkonový stykač 277766 (DILM40) spíná třífázové motorové a jiné zátěže pomocí tří hlavních spínacích kontaktů. Při zatížení AC-3 a napětí 400 V zvládá jmenovitý provozní proud 40 A a odpovídá provoznímu výkonu 18,5 kW, při kategorii AC-1 pak proud dosahuje 60 A. Pro spínání s vyšším počtem cyklů (AC-4) je jmenovitý proud 18 A při výkonu 9 kW. Provozní napětí hlavního obvodu se pohybuje v rozsahu 230–690 V AC.

Ovládací cívka pracuje se střídavým napětím, jmenovité řídicí napájecí napětí činí 230 V při frekvenci 50 Hz, respektive 240 V při 60 Hz. Hlavní proudový obvod se připojuje pomocí závitové přípojky. Stykač se používá pro spínání a ovládání třífázových motorů a dalších výkonových zátěží v rozvaděčích a průmyslových instalacích.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 40 A
• Jmenovitý provozní výkon při AC-3, 400 V: 18,5 kW
• Jmenovitý provozní proud Ie při AC-1, 400 V: 60 A
• Provozní napětí AC 50/60 Hz: 230–690 V
• Jmenovité řídicí napájecí napětí: 230 V (50 Hz) / 240 V (60 Hz), AC
• Druh el. připojení hlavního proudového obvodu: závitová přípojka
