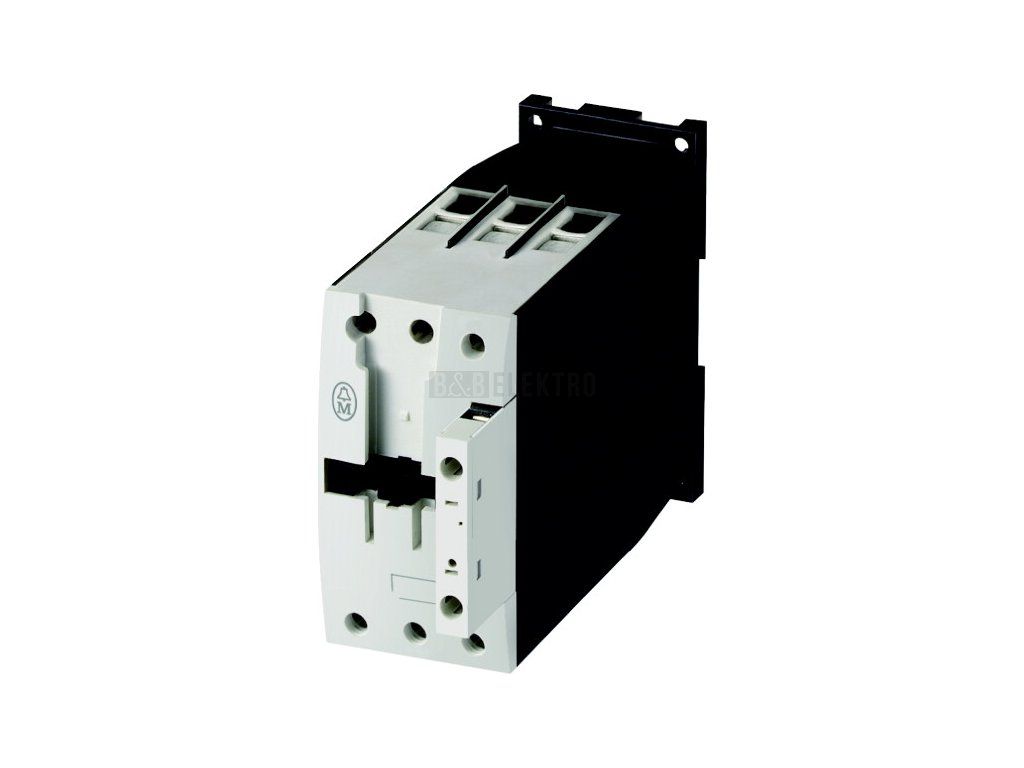

Stykač 40A/24V DILM40 napětí cívky 24V, 3 spínací kontakty, Eaton

Výkonový stykač 3-pólový 40A, 18.5kW/400V AC-3 – Eaton 277770

Eaton výkonový stykač 277770 (DILM40) spíná třífázové motory a další zátěže prostřednictvím tří hlavních spínacích kontaktů. Při zatížení AC-3 a napětí 400 V pracuje s jmenovitým proudem 40 A a jmenovitým provozním výkonem 18.5 kW, při AC-1 a 400 V snese proud až 60 A. Pro spínání motorů se zvýšenými nároky na spouštění (AC-4) je jmenovitý proud 18 A a výkon 9 kW. Ovládací cívka pracuje se řídicím napájecím napětím 24 V AC, provozní napětí hlavního obvodu se pohybuje v rozsahu 230 - 690 V.

Hlavní proudový obvod se připojuje závitovou přípojkou, což zaručuje pevné a spolehlivé spojení silových vodičů. Stykač nachází uplatnění při spínání a ovládání třífázových motorů a dalších výkonových zátěží v rozvaděčích.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 40 A
• Jmenovitý provozní výkon při AC-3, 400 V: 18.5 kW
• Jmenovitý provozní proud Ie při AC-1, 400 V: 60 A
• Počet hlavních spínacích kontaktů: 3
• Jmenovité řídicí napájecí napětí Us: 24 V AC
• Druh el. připojení hlavního proudového obvodu: závitová přípojka
