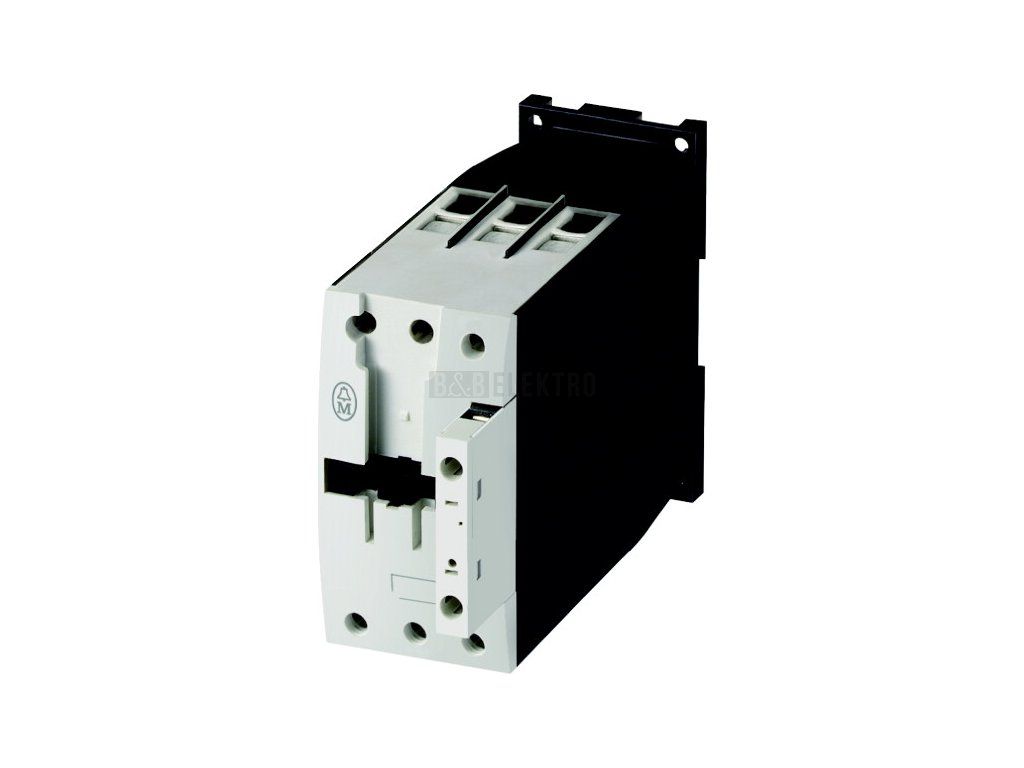

Stykač 50A/230V DILM50 napětí cívky 230V, 3 spínací kontakty, Eaton

Výkonový stykač 3p, 22kW/400V AC3, 50A – Eaton 277830

Eaton výkonový stykač 277830 spíná třífázové motorové a jiné zátěže v hlavním proudovém obvodu. Při zatížení AC-3 a napětí 400 V zvládá jmenovitý provozní výkon 22 kW a jmenovitý provozní proud 50 A, při AC-1 pak proud až 80 A. Pro spínání zátěží typu AC-4 je jmenovitý proud 21 A a výkon 10 kW. Cívka pracuje na řídicím napájecím napětí 230 V AC při 50 Hz, respektive 240 V při 60 Hz.

Stykač obsahuje tři hlavní spínací kontakty a hlavní proudový obvod se připojuje pomocí závitové přípojky. Provozní napětí spínaného obvodu se pohybuje v rozsahu 230 až 690 V. Stykač montujte tam, kde je potřeba spínat motory a další zátěže s výkonem do 22 kW při napětí 400 V.

Technické parametry

• Jmenovitý provozní výkon při AC-3, 400 V: 22 kW
• Jmenovitý provozní proud Ie při AC-3, 400 V: 50 A
• Jmenovité řídicí napájecí napětí Us AC 50 Hz: 230 V
• Provozní napětí AC 50/60 Hz: 230 - 690 V
• Počet hlavních spínacích kontaktů: 3
• Druh el. připojení hlavního proudového obvodu: závitová přípojka
