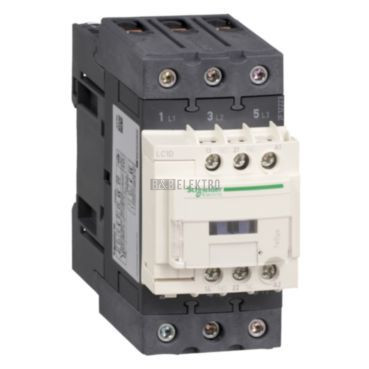

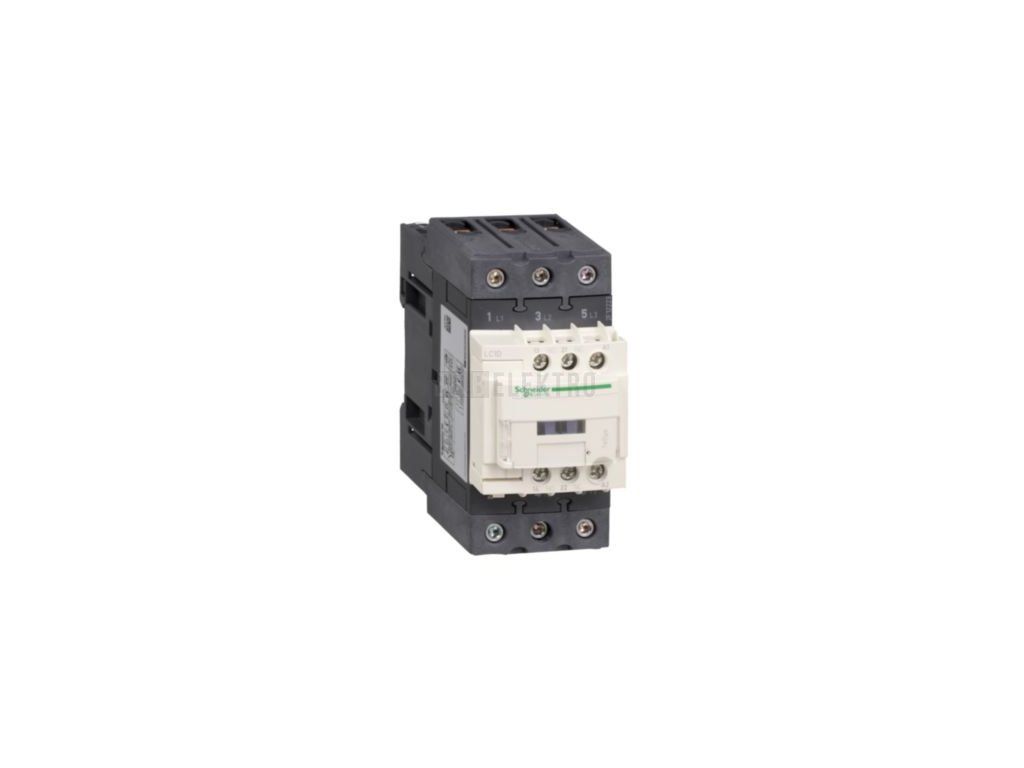

Stykač LC1D50AP7 50A/230V

Stykač 3P(3Z) 50A AC-3 440V, cívka 230 V 50 Hz – Schneider Electric LC1D50AP7

Schneider Electric stykač LC1D50AP7 spíná a rozpojuje třífázové obvody spotřebičů a motorů, pracuje při provozním napětí 440 V a jmenovitém proudu 50 A v kategorii AC-3. Při zatížení AC-3 a napětí 400 V dosahuje provozního výkonu 22 kW, v kategorii AC-1 zvládne proud až 80 A a pro spínání motorů v kategorii AC-4 je jmenovitý proud 25 A při výkonu 11 kW. Cívka pro ovládání pracuje se střídavým napětím 230 V při frekvenci 50 Hz.

Stykač obsahuje tři hlavní spínací kontakty doplněné jedním pomocným spínacím a jedním pomocným rozpínacím kontaktem, hlavní proudový obvod se připojuje pomocí závitové přípojky. Využití nachází při spínání motorů a dalších třífázových zátěží v rozvaděčích, kde je potřeba proud 50 A při napětí 440 V.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 50 A
• Provozní napětí AC 50/60 Hz: 440 V
• Jmenovitý provozní výkon při AC-3, 400 V: 22 kW
• Napájecí napětí cívky: 230 V AC, 50/60 Hz
• Počet hlavních spínacích kontaktů: 3
• Druh připojení hlavního proudového obvodu: závitová přípojka
