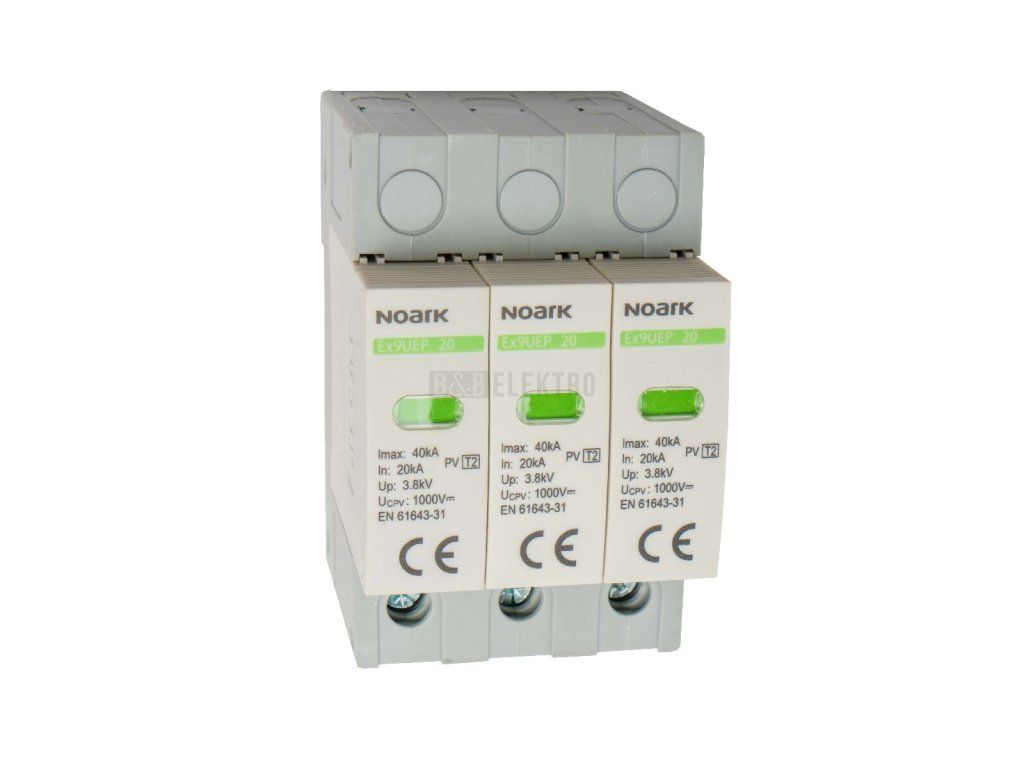

Svodič přepětí Ex9UEP DC 20 3P 1000 (N) Noark 112906

Svodič přepětí typ 2, 1000 V DC, IP20 – NOARK Electric 112906

NOARK Electric svodič přepětí Ex9UEP 20 3P 1000 (N) 112906 odvádí přepěťové špičky vzniklé atmosférickými výboji nebo spínacími ději a chrání tak navazující instalaci před poškozením. Jmenovitý svodový rázový proud (8/20) dosahuje 20 kA při napěťové ochranné hladině 3,8 kV, maximální trvalé napětí je 1000 V DC. Zařazení do kategorie typ 2 předurčuje přístroj pro ochranu v hlavním rozváděči.

Svodič se montuje na DIN lištu 35 mm, krytí přístroje je IP20. Připojit lze vodiče s průřezem až 25 mm² v pevném i lanovaném provedení. Aktuální stav ochrany indikuje optická signalizace přímo na přístroji, což umožňuje rychlou vizuální kontrolu funkčnosti. Konstrukce podporuje zapojení do sítí s konfigurací DC, IT, TT, TN-C i TN-C-S, díky čemuž nachází uplatnění při ochraně fotovoltaických systémů, kde maximální napětí FV dosahuje 905 V.

Technické parametry

• Jmenovité napětí DC: 1000 V
• Jmenovitý svodový rázový proud (8/20): 20 kA
• Napěťová ochranná hladina: 3,8 kV
• Krytí: IP20
• Kategorie typ 2
• Montáž na DIN lištu 35 mm
