Svodič přepětí Ex9UE1+2 12.5 3P 275 AC B+C Noark 103338

Svodič přepětí NOARK Ex9UE1+2 12.5 3P 275, typ 1+2 (Třída I+II), 3pólový, 230/400 V AC, impulsní výbojový proud 12,5 kA, max. svodový proud 50 kA, montáž na DIN lištu, optická signalizace, výměnné moduly, ochrana před přepětím v domovních i průmyslových instalacích.

Výrobce NOARK Electric

Kód produktu BB078470

Ean produktu 8592765033390

Kód výrobce 103338

Záruční doba 2 roky záruka

Váha 0,5 Kg

Sklad e-shop: Skladem 67 ks

Vaše cena 2 733,24 Kč cena bez DPH 2 258,88 Kč Recyklační poplatek bez DPH 0,45 Kč Více o dopravě

Popis produktu
Produktové parametry

Kód produktu	BB078470
Ean produktu	8592765033390
Kód výrobce	103338
Záruční doba	2 roky záruka
Váha	0,5 Kg
Způsob montáže:	DIN lišta 35 mm
Soustava TN-S:	Ne
Počet pólů:	3
Soustava DC:	Ne
Max. průřez tuhého (jedno/vícedrátového) vodiče:	50 mm
Zkušební třída:	Typ 1 a 2
Soustava IT:	Ano
Konstrukční velikost:	3 TE
Napěťová ochranná hladina N-PE:	1.5 kV
Napěťová ochranná hladina L-N:	1.5 kV
Dálková signalizace:	Ne
Signalizace na přístroji:	Optické
Soustava TN-C-S:	Ano
Soustava jiná:	Ne
Maximální trvalé napětí AC:	275 V
Měrná energie:	156.25 kJ/Ohm
Integrovaná předřazená pojistka:	Ne
Soustava TN-C:	Ano
Soustava TT:	Ne
Jmenovité napětí AC:	275 V
Bleskový proud (10/350):	12.5 kA
Max. průřez pružného vodiče (jemné lanko):	50 mm
Koordinovaný vliv ochrany na koncové zařízení:	Ne
Soustava TN:	Ano

Svodič přepětí NOARK Ex9UE1+2 12.5 3P 275 je zařízení třídy I+II (typ 1+2), navržené k ochraně třífázových elektrických instalací před přímými a nepřímými účinky blesku a přechodnými přepětími. Díky výměnným modulům a optické signalizaci stavu je jeho údržba rychlá a jednoduchá.

Technické údaje:

Typ zařízení: Typ 1+2 (Třída I+II)
Počet pólů: 3
Jmenovité napětí (Un): 230/400 V AC
Max. trvalé provozní napětí (Uc): 275 V AC
Impulsní výbojový proud (Iimp): 12,5 kA (10/350 µs) na fázi
Max. svodový proud (Imax): 50 kA (8/20 µs)
Úroveň ochrany (Up): ≤1,5 kV
Montáž: DIN lišta 35 mm
Krytí: IP20
Průřez vodiče: 2,5–35 mm²
Výměnné moduly: Ano
Signalizace stavu: Optická

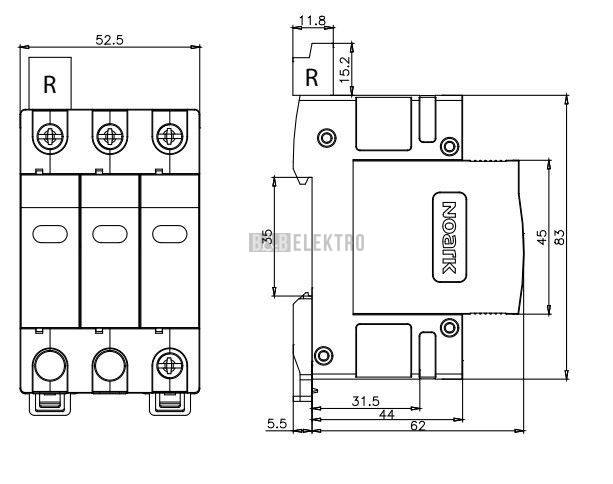

Rozměry: 3 moduly DIN
Provozní teplota: -40 °C až +80 °C
Normy: ČSN EN 61643-11

Výhody:

Kombinovaná ochrana proti přímým a nepřímým účinkům blesku
Snadná výměna modulu bez nutnosti demontáže zařízení
Přehledná optická signalizace stavu
Kompaktní provedení šetří místo v rozvaděči
