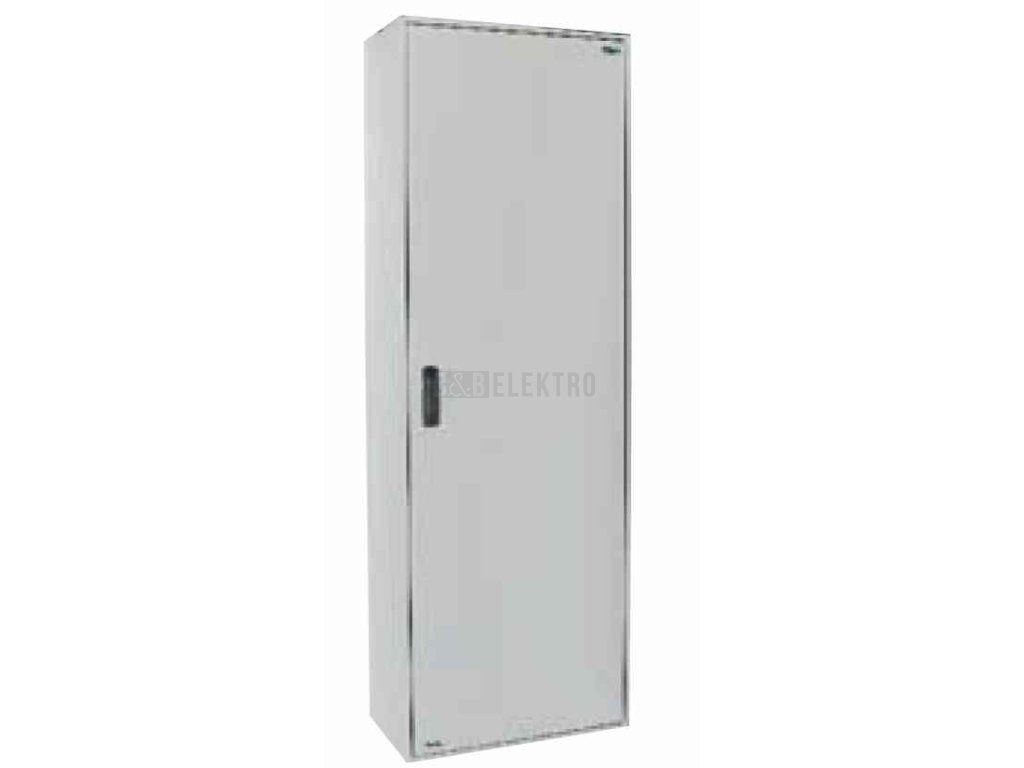

BPM-F-1200/20-P Samostatně stojící skříň IP54, tříbodový rozvorový zámek

Samostatně stojící skříně s krytím IP54
Samostatně stojící skříně s tříbodovým rozvorovým zámkem BPM-F-...-P
• Svařovaná konstrukce
• Otvory pro přivedení kabelů na spodní i vrchní
straně, připraveno pro příruby F3A
• Možnost montáže vnitřního vybavení pomocí
BPZ-MSW nebo držáků lišt BPZ-TF a BPZ-TA
• Dveře se tříbodovým rozvorovým zámkem pro
40 mm zámkové vložky
• Zámkovou vložku nutno objednat samostatně
• Sada pro uzemnění dveří součástí dodávky
Technické údaje
Elektrické:
Splňuje požadavky ČSN EN 60439-1/3, ČSN EN 62208
Třída ochrany I
Stupeň krytí IP54
Jmenovité napětí 415 VAC / 50Hz
Jmenovitý proud 1200 A
závisí na použitích svorkovnicích
Uzemnění
Základní rám Závitový trn M8
Dveře Závitový trn M6
Mechanické:
Materiál Ocelový plech
Povrchová úprava Fosfátování a polyesterová prášková
barva
Barva Šedá RAL 7035
Dveře Dveře se skrytými panty,
Úhel otevření 100°
Zámek dveří Typu Doppelbart,
Tříbodový rozvorový pro
40 mm zámkové vložky
Kabelové vstupy Panely s výřezy pro příruby F3A
umožňují přívod kabelů ze
spodu nebo z vrchu
Odolnost proti mech. rázům IK07

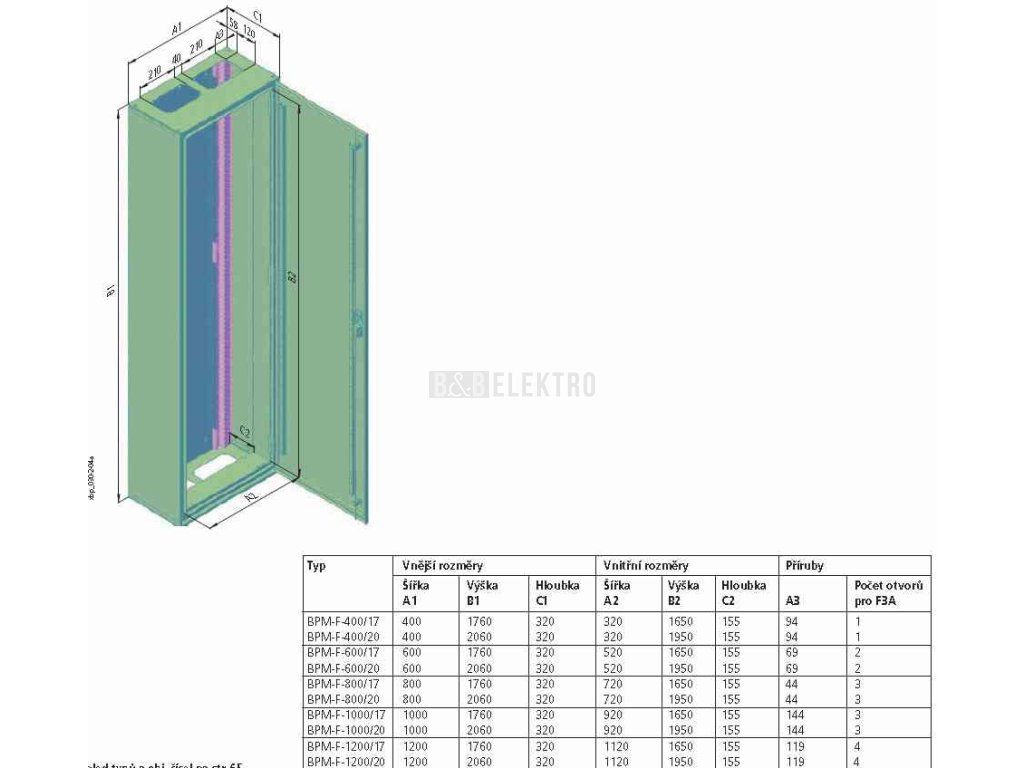

Šířka / vnější výška / výška krycích desek [mm]    Typové označení    Objed. číslo
400 / 1760 / 1650                                                         BPM-F-400/17-P       111047
400 / 2060 / 1950                                                         BPM-F-400/20-P       111048
600 / 1760 / 1650                                                         BPM-F-600/17-P       111049
600 / 2060 / 1950                                                         BPM-F-600/20-P       111050
800 / 1760 / 1650                                                         BPM-F-800/17-P       111051
800 / 2060 / 1950                                                         BPM-F-800/20-P       111052
1000 / 1760 / 1650                                                       BPM-F-1000/17-P     111053
1000 / 2060 / 1950                                                       BPM-F-1000/20-P     111054
1200 / 1760 / 1650                                                       BPM-F-1200/17-P     111055
1200 / 2060 / 1950                                                       BPM-F-1200/20-P     111056
