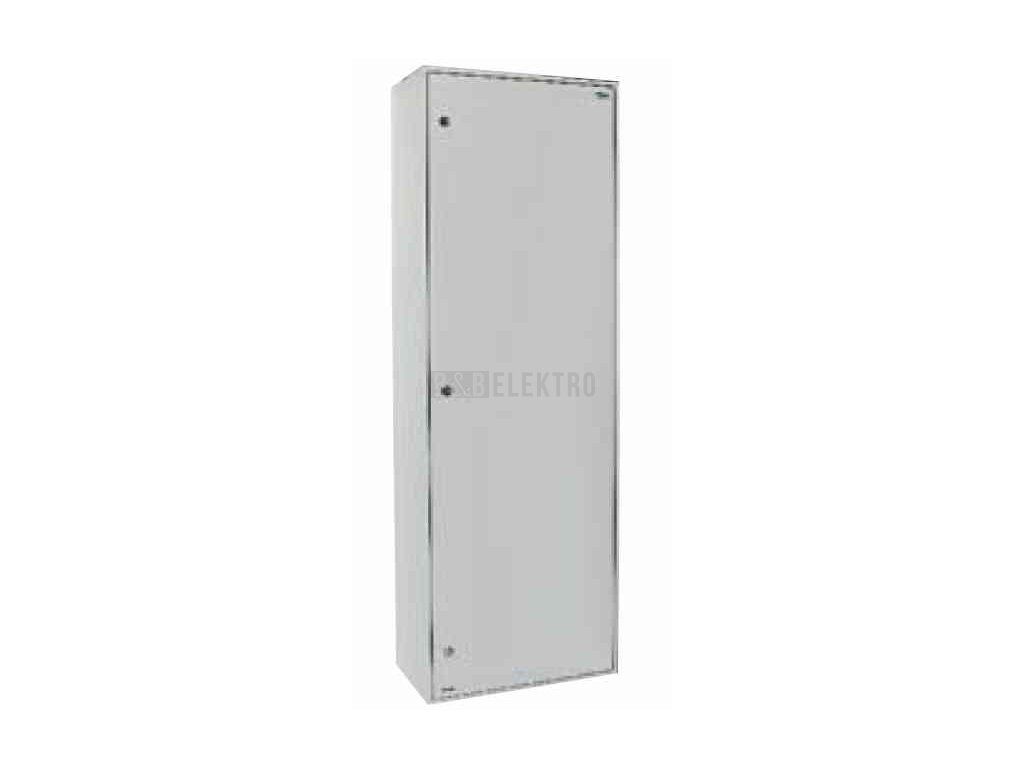

BPM-F- 600/17 Samostatně stojící skříň IP54, zámek Doppelbart

Samostatně stojící skříně s krytím IP54
Samostatně stojící skříně s jednobodovým otočným zámkem BPM-F
• Svařovaná kostrukce
• Otvory pro přivedení kabelů na spodní i vrchní
straně, připraveno pro příruby F3A
• Možnost montáže vnitřního vybavení pomocí
BPZ-MSW nebo držáků lišt BPZ-TF a BPZ-TA
• Dveře se zámkem typu Doppelbart
• Sada pro uzemnění dveří součástí dodávky
Technické údaje
Elektrické:
Splňuje požadavky ČSN EN 60439-1/3, ČSN EN 62208
Třída ochrany I
Stupeň krytí IP54
Jmenovité napětí 415 VAC / 50Hz
Jmenovitý proud 1200 A
závisí na použitích svorkovnicích
Uzemnění
Základní rám Závitový trn M8
Dveře Závitový trn M6
Mechanické:
Materiál Ocelový plech
Povrchová úprava Fosfátování a polyesterová prášková
barva
Barva Šedá RAL 7035
Dveře Dveře se skrytými panty,
Úhel otevření 100°
Zámek dveří Typu Doppelbart,
Tříbodový rozvorový pro
40 mm zámkové vložky
Kabelové vstupy Panely s výřezy pro příruby F3A
umožňují přívod kabelů ze
spodu nebo z vrchu
Odolnost proti mech. rázům IK07

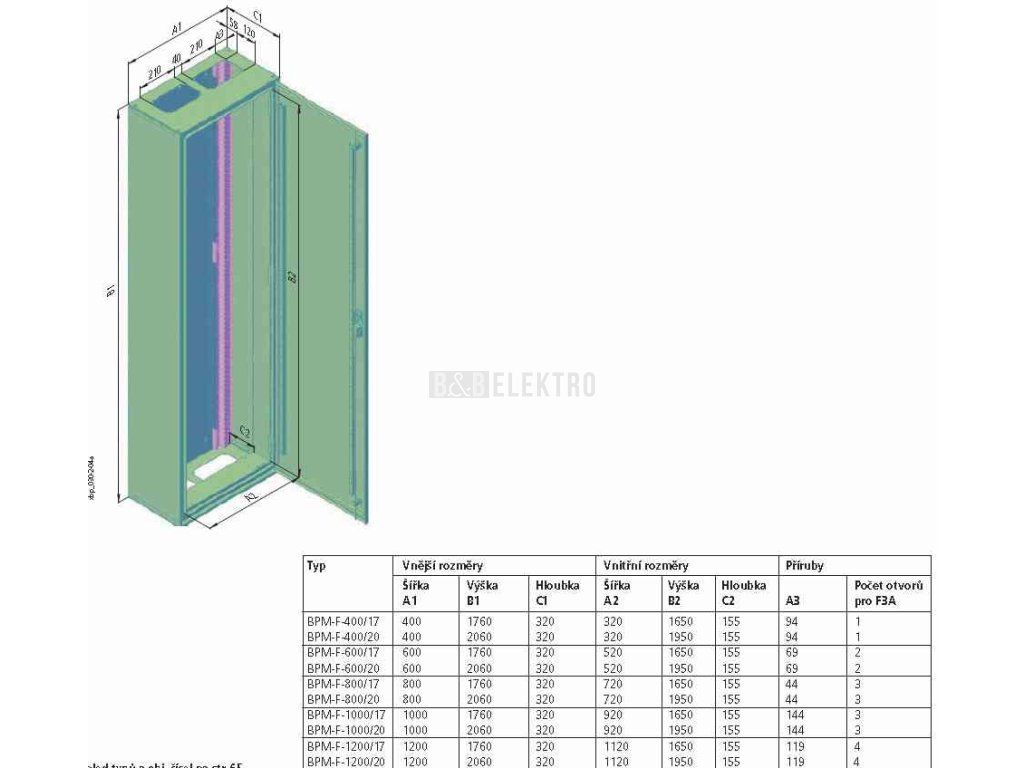

Šířka / vnější výška / výška krycích desek [mm]    Typové označení    Objed. číslo
400 / 1760 / 1650                                                         BPM-F-400/17           111037
400 / 2060 / 1950                                                         BPM-F-400/20           111038
600 / 1760 / 1650                                                         BPM-F-600/17           111039
600 / 2060 / 1950                                                         BPM-F-600/20           111040
800 / 1760 / 1650                                                         BPM-F-800/17           111041
800 / 2060 / 1950                                                         BPM-F-800/20           111042
1000 / 1760 / 1650                                                       BPM-F-1000/17         111043
1000 / 2060 / 1950                                                       BPM-F-1000/20         111044
1200 / 1760 / 1650                                                       BPM-F-1200/17         111045
1200 / 2060 / 1950                                                       BPM-F-1200/20         111046
