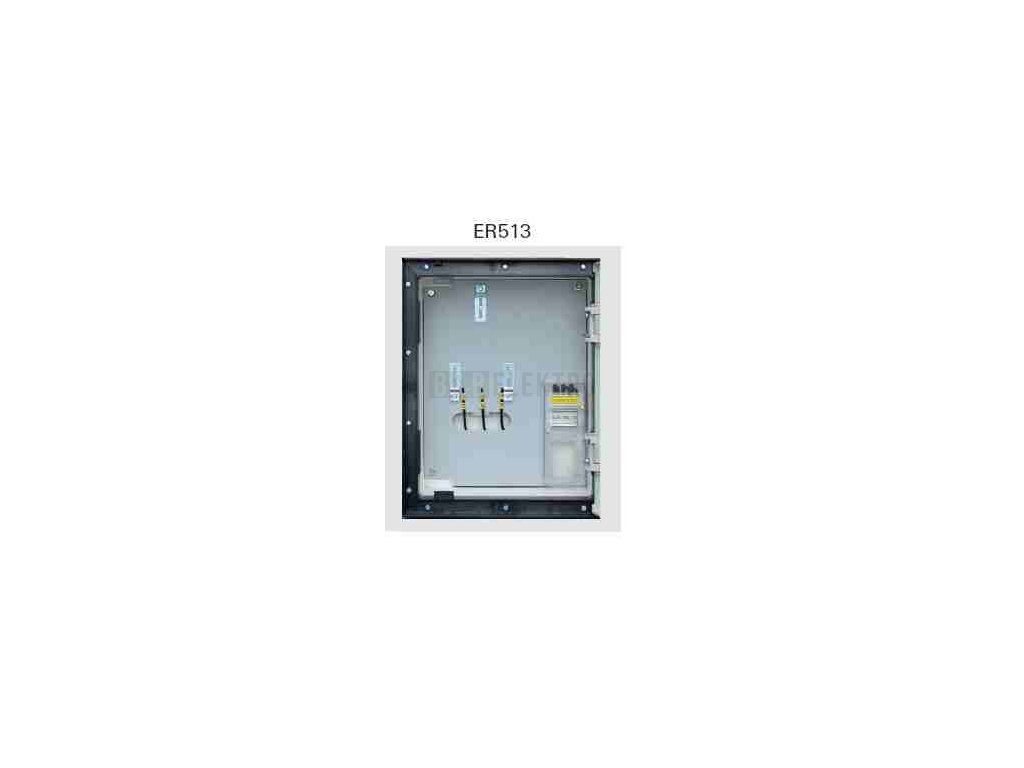

Elektroměrový pilíř ER513/PKP7P třífázový elektroměr s HDO pro PRE, plastový

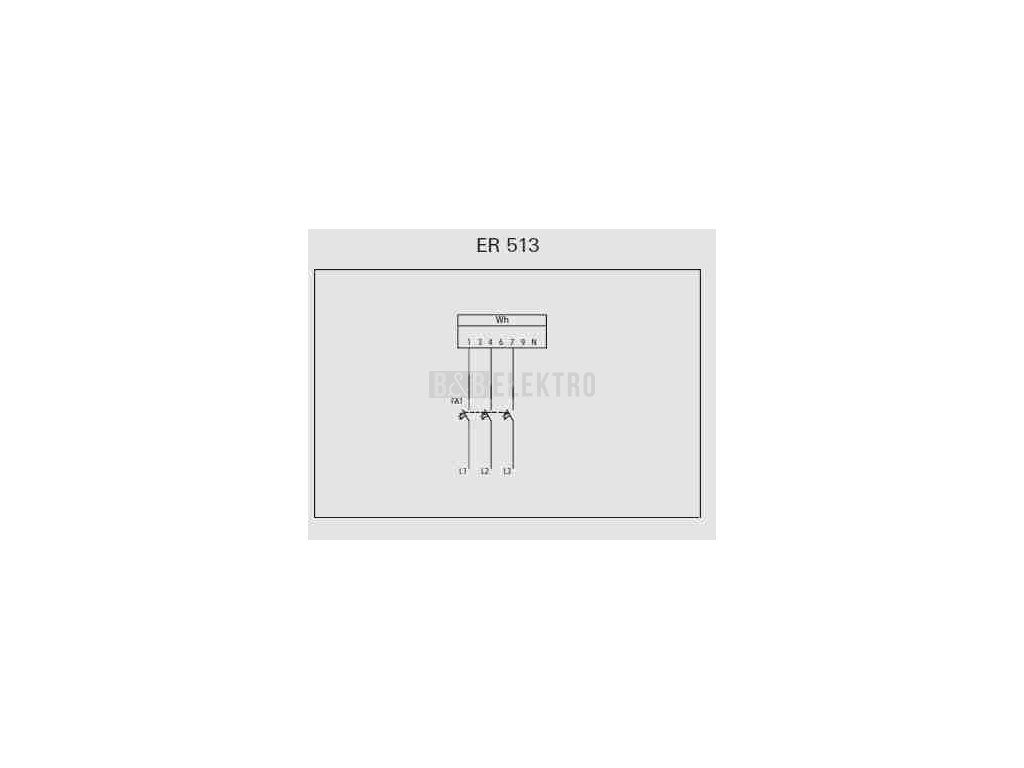

Elektroměrový rozváděč je tvořen samostatnou skříní (pilířem) a vnitřní výzbrojí pro jednosazbové nebo dvousazbové měření. Vnitřní výzbroj se dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru, přijímače HDO, jističe přijímače HDO u dvousazbových rozváděčů, svorkovnice PEN a řadových svorek pro přívod a vývod. Silové vodiče jsou jednotné o průřezu 10mm2 umožňující osazení hlavního třífázového jističe do 63A. Kryty jsou upraveny na zaplombování. Rozváděče jsou dodávány bez hlavního jističe. U rozváděče ER513 je vnitřní osazení uzpůsobeno pro použití třífázového dvoutarifního elektroměru s přijímačem HDO (provedení pro PRE). V případě potřeby lze rozváděče dodat pro jednofázový přívod.

Jmenovité napětí 230/400 V
Jmenovitý proud 63 A
Jmenovitý kmitočet 50 Hz
Stupeň krytí IP44/20C
Stupeň ochrany IK10
Zkratová odolnost 10 kA
Přístrojová výzbroj
Max. průřez přívodních vodičů 16 mm2
Max. průřez vývodních vodičů silový obvod 16 mm2
pomocný obvod -
Způsob připojení vodičů přívod svorky hlavního jističe
vývod svorky elektroměru
PEN svorkovnice PEN
uzemnění -
pomocný obvod -
Uzavírání dveří trnový klíč 6x6mm dle ČSN359756
Rozměry (š x v x h) 484 x 1785 x 242 mm
Hmotnost 26 kg
Typ pilířového podstavce PP2/P
Odolnost proti hoření kategorie B (nesnadno hořlavé)
Ochrana neživých částí před nebez. dotykovým napětím samočinným odpojením od zdroje
