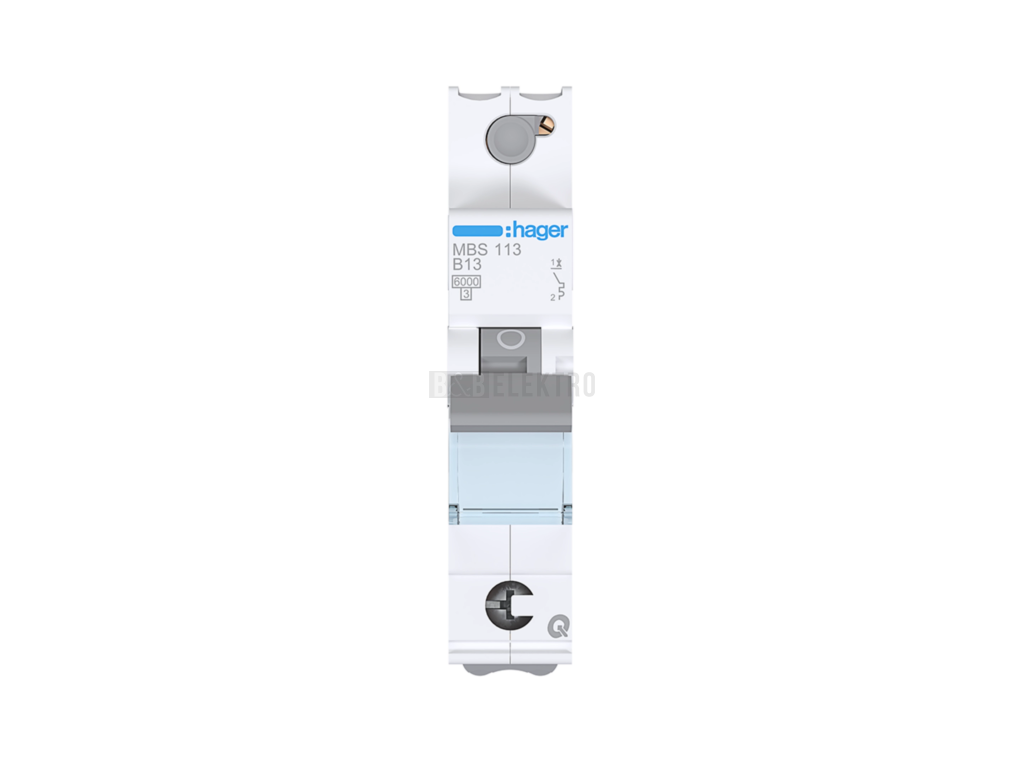

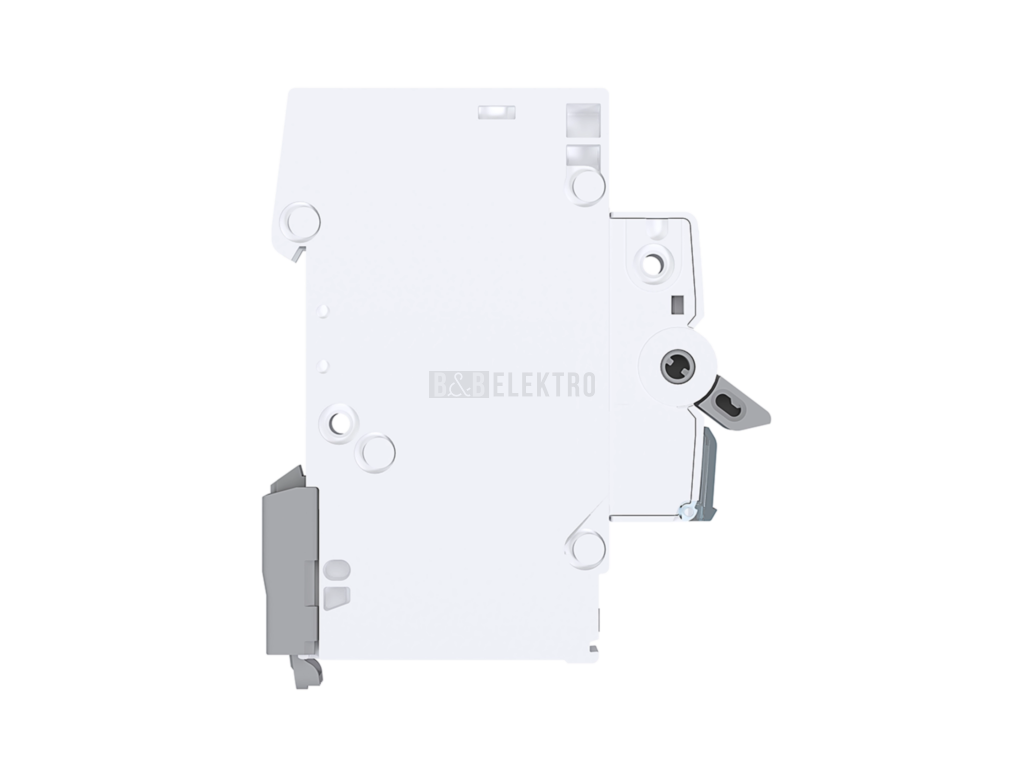

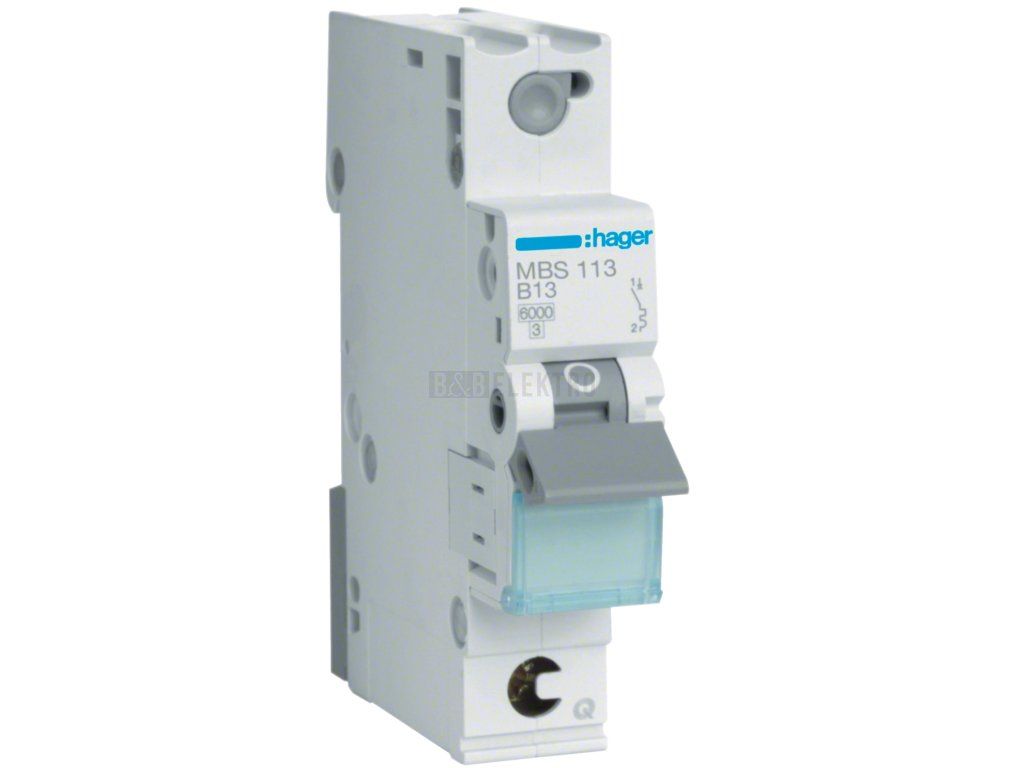

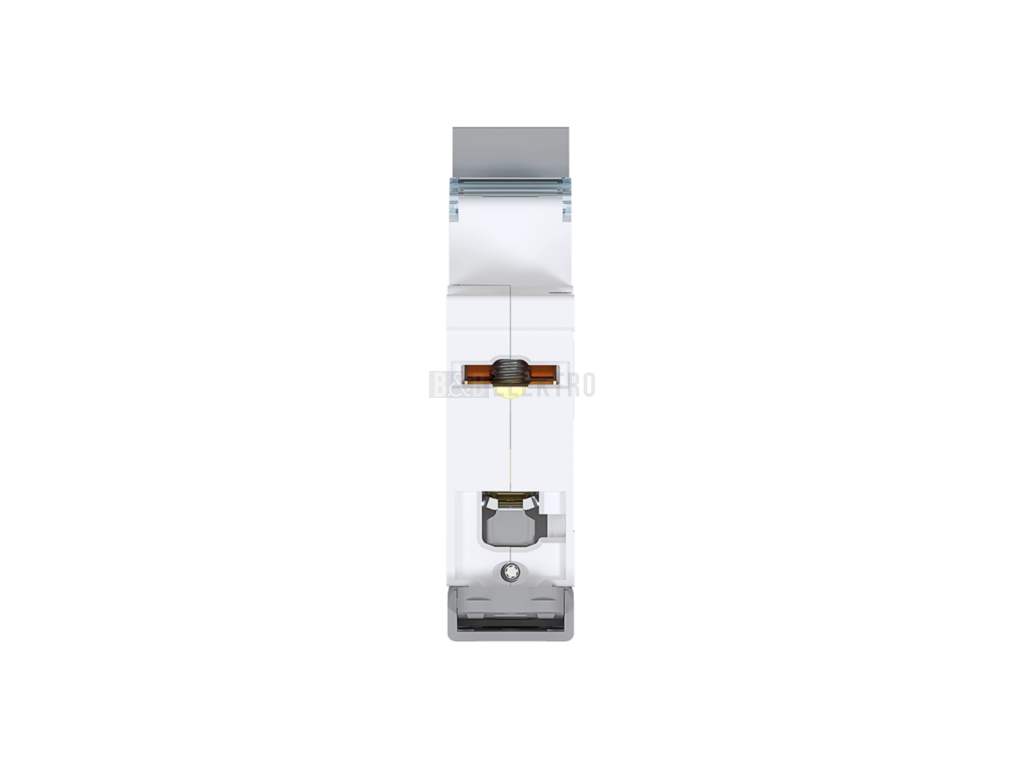

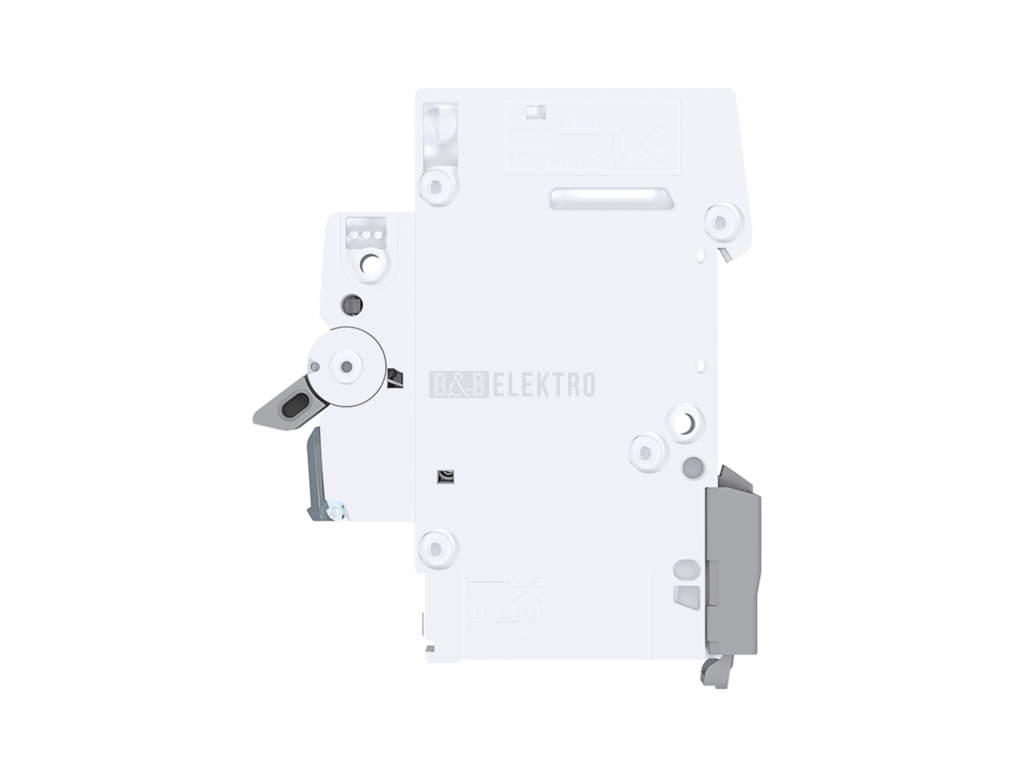

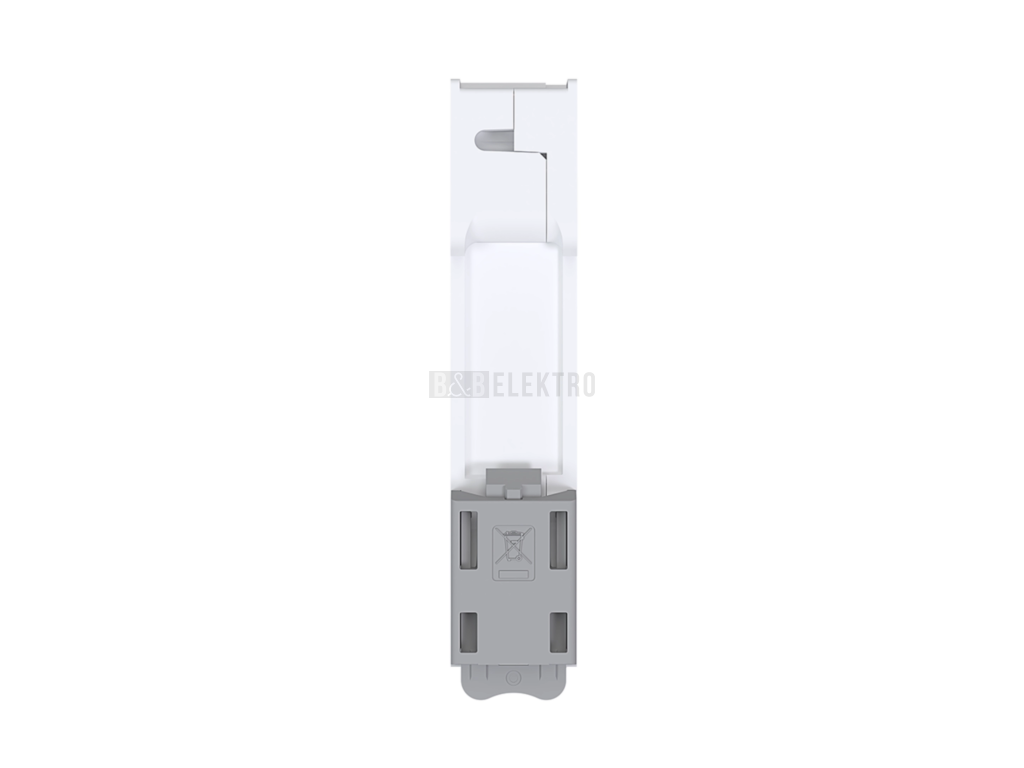

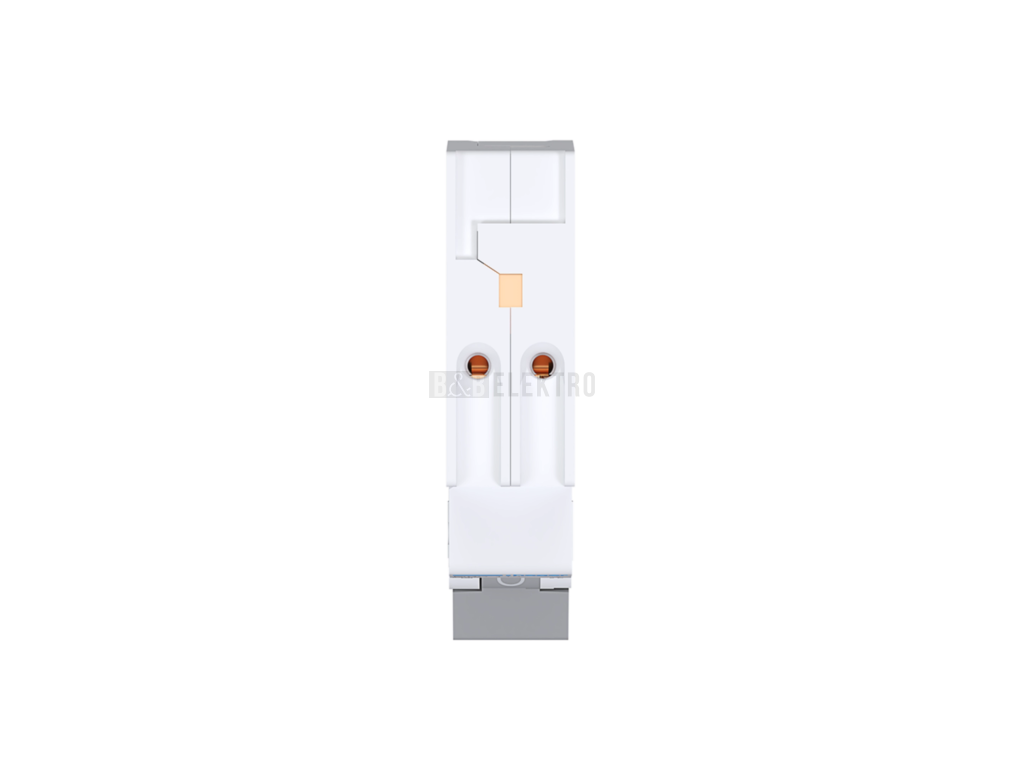

Jistič 13A, MBS 13/1/B (6kA) bezšroubové svorky Hager MBS113
Jistič 1-pólový 13A, charakteristika B, 6 kA, bezšroubové svorky Hager MBS113
Jistič 1-pólový 13A, charakteristika B, 6 kA – Hager MBS113
Hager jistič MBS113 chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 13 A a jmenovitém napětí 400 V. Vypínací charakteristika B zajišťuje rychlou reakci na zkratové proudy v obvodech s nízkým rozběhovým proudem, přičemž jmenovitá zkratová vypínací schopnost dosahuje 6 kA. Krytí IP20 a jmenovité impulzní vypínací napětí Uimp 4 kV doplňují ochranné parametry přístroje.
Jistič se montuje na DIN lištu pod omítku, k připojení slouží bezšroubové svorky pro vodiče o průřezu 1 mm². Jednopólové provedení zabírá jeden modul v rozvaděči. Díky proudu 13 A a charakteristice B se hodí pro jištění světelných a zásuvkových okruhů v bytových instalacích.
Technické parametry
- Jmenovitý proud: 13 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA
- Krytí: IP20
- Počet pólů: 1
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.087 kg |
| EAN: | 3250614314728 |
| Jmenovitý proud (A): | 13 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 500 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ano |
| Montážní hloubka (mm): | 70 |
| Možnost vybavení doplňkovými zařízeními: | Ne |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 35 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 70 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 2,3 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
