Jistič 13A, S201-C13 (10kA) ABB 2CDS251001R0134

Jistič 1pólový 13 A, charakteristika C, 6 kA – ABB 2CDS251001R0134

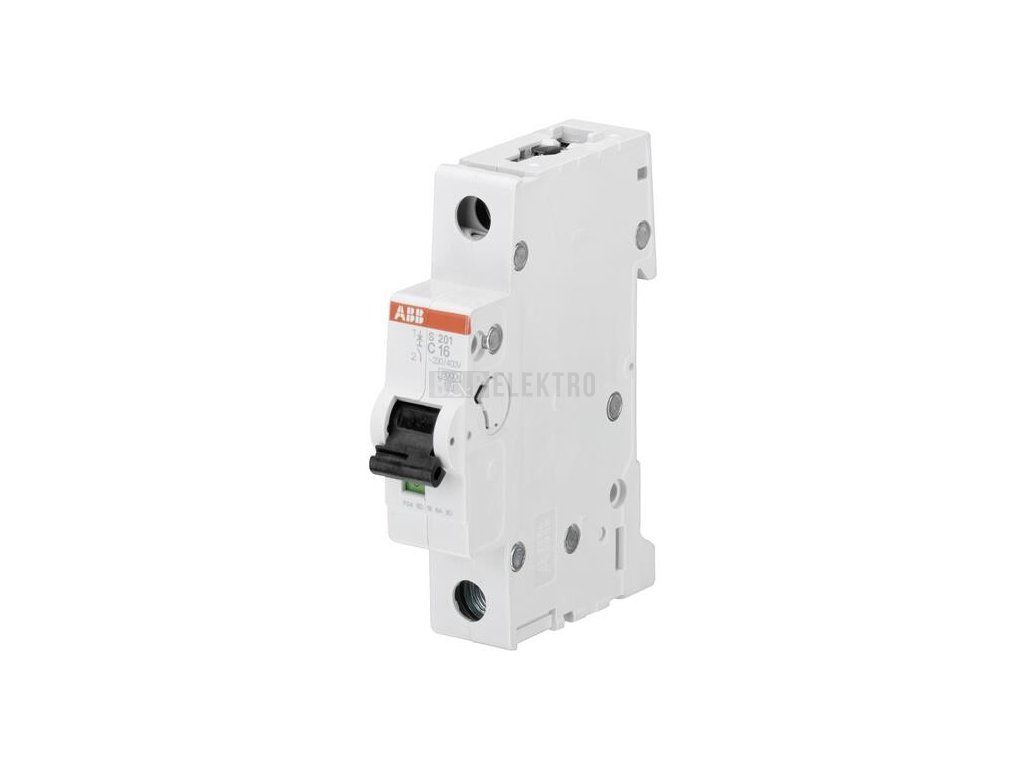

ABB jistič S201-C13 2CDS251001R0134 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak instalaci před poškozením. Jmenovitý proud 13 A a vypínací charakteristika C jej předurčují pro jištění zátěží s vyšším rozběhovým proudem, jmenovitá zkratová vypínací schopnost dosahuje 6 kA při napětí 400 V i 230 V. Jistič pracuje s izolačním napětím Ui 440 V a impulzním výdržným napětím Uimp 4 kV, provoz je určen pro typ napětí AC/DC při frekvenci 50 Hz.

Přístroj s krytím IP20 se montuje na DIN lištu v rozváděči, šířka odpovídá 1 modulární jednotce. Připojení vodičů s plným jádrem nebo vícežilových kabelů je možné do průřezu 0,75 mm², jistič snáší teplotu okolí do -25 °C a umožňuje doplnění dalšími přídavnými moduly. Jednopólové provedení se uplatní v jednofázových rozvodech pro jištění koncových obvodů s proudovým zatížením do 13 A.

Technické parametry

• Jmenovitý proud: 13 A
• Vypínací charakteristika: C
• Zkratová vypínací schopnost Icn: 6 kA
• Krytí: IP20
• Počet pólů: 1
• Montáž: DIN lišta, šířka 1 modul
