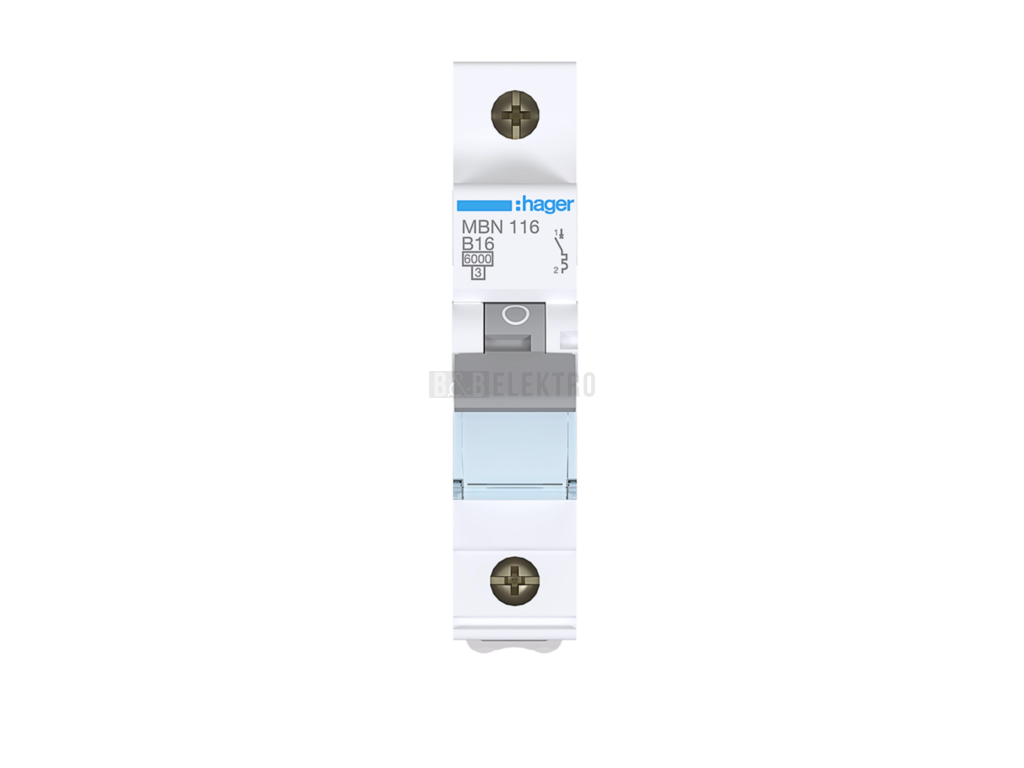

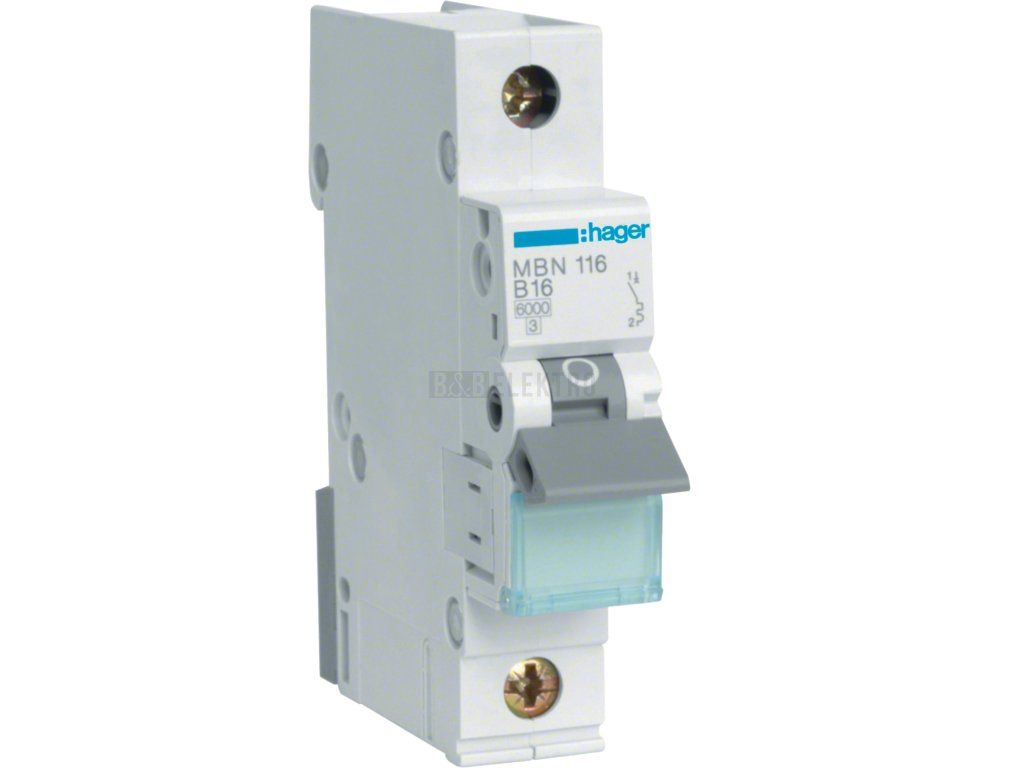

Jistič 16A, MBN 16/1/B (6kA) Hager MBN116
Jistič 1-pólový 16A, charakteristika B, 6 kA, IP20 Hager MBN116
Jistič 1-pólový 16A, charakteristika B, 6 kA – Hager MBN116
Hager jistič MBN116 chrání elektrický obvod před přetížením a zkratem, pracuje při jmenovitém proudu 16 A a jmenovitém napětí 400 V. Vypínací charakteristika B zajišťuje spolehlivé vypnutí u obvodů s nižšími spínacími proudy, jmenovitá zkratová vypínací schopnost dosahuje 6 kA. Jmenovité impulzní vypínací napětí Uimp činí 4 kV, izolační napětí Ui pak 500 V.
Jednopólové provedení s krytím IP20 se montuje na DIN lištu pod omítku, vestavná hloubka rozvaděče musí činit minimálně 70 mm. Připojit lze vodiče s průřezem 1 mm² s plným jádrem i vícežilové kabely stejného průřezu. Jistič najde uplatnění v jednofázových obvodech s nižším jmenovitým proudem, například pro jištění osvětlovacích okruhů.
Technické parametry
- Jmenovitý proud: 16 A
- Jmenovité napětí: 400 V
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA
- Krytí: IP20
- Montáž: DIN lišta, pod omítku
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.093 kg |
| EAN: | 3250614310096 |
| Jmenovitý proud (A): | 16 A |
| Jmenovité napětí (V): | 400 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 500 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Montáž pod omítku: | Ano |
| Montážní hloubka (mm): | 70 |
| Možnost vybavení doplňkovými zařízeními: | Ne |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 1 - 35 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 1 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 2 |
| Teplota okolí během provozu: | -25 - 70 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 2,44 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Výrobní společnost : | Hager Electro s.r.o. |
|---|---|
| Adresa : | Pražská 238 250 66 Zdiby |
| E-mail : | cz.info@hager.com |
