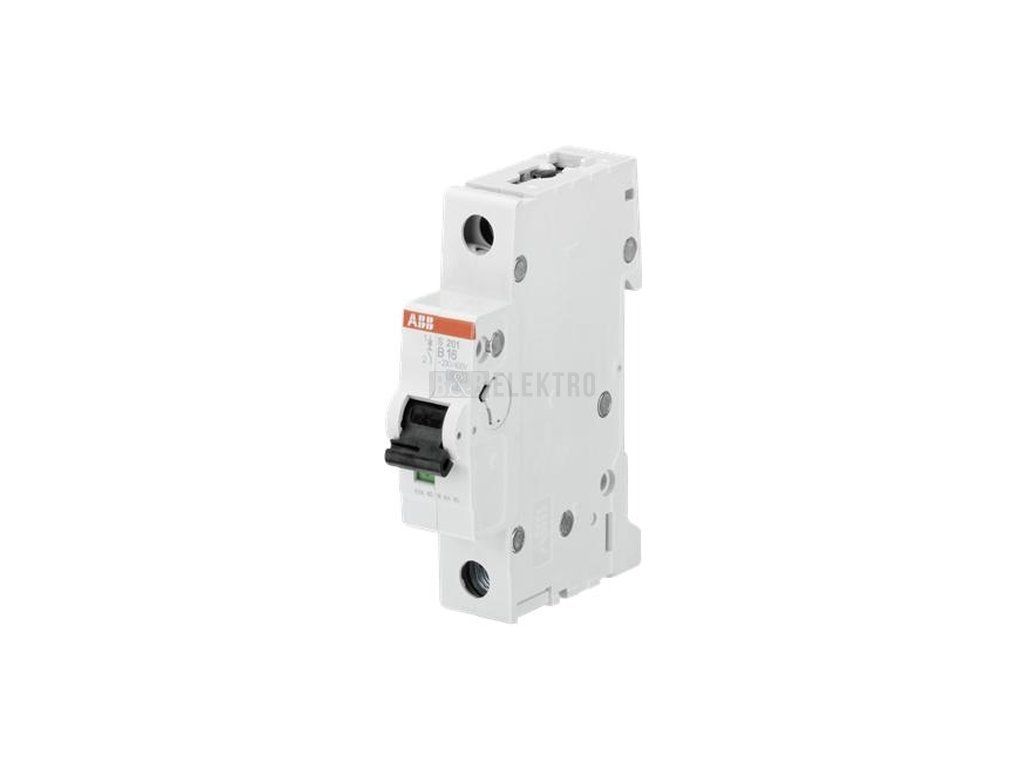

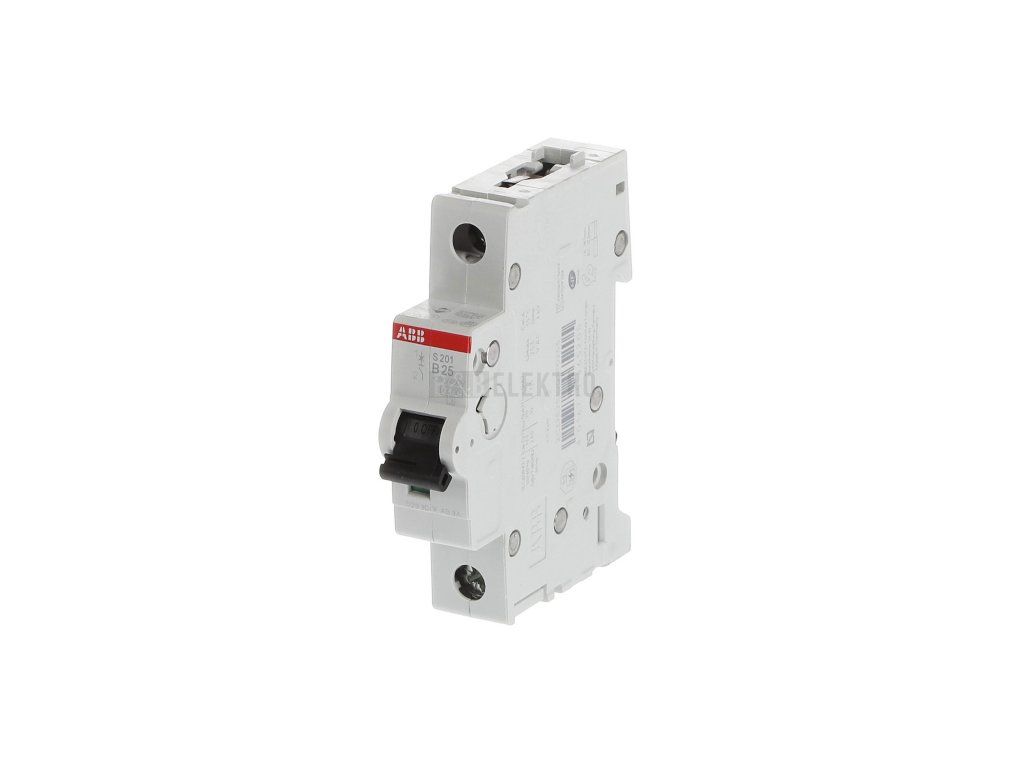

Jistič 25A, S201-25/1/B (6kA) ABB 2CDS251001R0255
Jistič ABB S201-B25, 1P, 25 A, char. B, 6 kA, IP20, na DIN lištu, kód 2CDS251001R0255
Jistič 1pólový 25A, charakteristika B, 6 kA – ABB 2CDS251001R0255
ABB jistič S201-B25 přerušuje elektrický obvod při nadproudu nebo zkratu a chrání tak instalaci před poškozením. Pracuje při jmenovitém proudu 25 A s vypínací charakteristikou B, jmenovitá zkratová vypínací schopnost dosahuje 6 kA podle EN 60898 (Icu 10 kA podle IEC 60947-2). Jmenovité izolační napětí Ui činí 440 V, jmenovité impulzní vypínací napětí Uimp 4 kV, krytí odpovídá stupni IP20.
Jistič se montuje na DIN lištu, zabírá 1 modulární jednotku a jištění probíhá na 1 pólu. Připojení umožňuje vodiče s průřezem 0,75 mm² s plným jádrem i u vícežilových kabelů. Provoz je možný v rozsahu teplot okolí od -25 °C, konstrukce počítá s možností doplňkového vybavení. Charakteristika B a proud 25 A předurčují jistič k ochraně světelných a zásuvkových okruhů s menší proudovou zátěží.
Technické parametry
- Jmenovitý proud: 25 A
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA
- Krytí: IP20
- Počet pólů: 1
- Montáž: DIN lišta
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.13 kg |
| EAN: | 4016779465205 |
| Jmenovitý proud (A): | 25 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC/DC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Množství v balení: | 12 |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 69 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 0,75 - 35 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 0,75 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 3 |
| Teplota okolí během provozu: | -25 - 55 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 3,2 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
