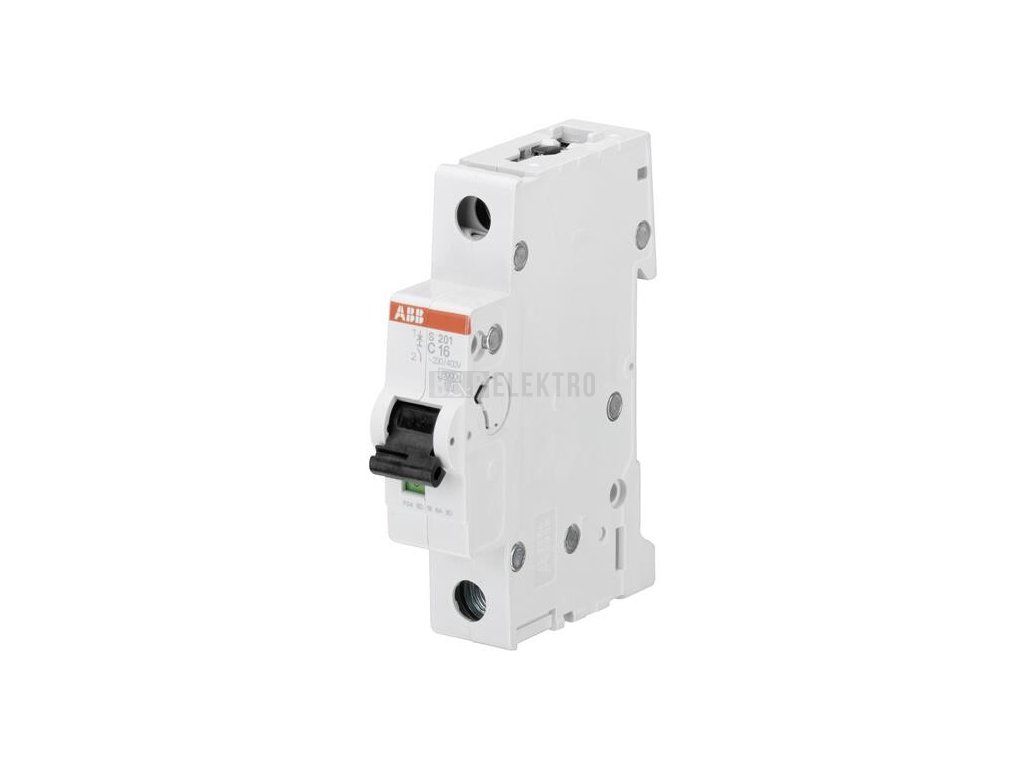

Jistič 25A, S201-C25 (10kA) ABB 2CDS251001R0254

Jistič (MCB) 1P 25A, charakteristika C, 6kA, IP20 – ABB 2CDS251001R0254

ABB jistič S201-C25 (2CDS251001R0254) přerušuje elektrický obvod při přetížení nebo zkratu a chrání tak instalaci před poškozením. Pracuje při jmenovitém proudu 25 A s vypínací charakteristikou C, jmenovité izolační napětí Ui dosahuje 440 V a jmenovitá zkratová vypínací schopnost Icn činí 6 kA jak při 400 V, tak při 230 V.

Jistič má jeden jištěný pól, šířku jednoho modulu a montuje se na DIN lištu ve vestavné hloubce 69 mm. Připojení vodičů s plným jádrem i vícežilových kabelů odpovídá průřezu od 0,75 mm². Díky krytí IP20 a provoznímu rozsahu teplot do -25 °C se hodí pro jištění jednotlivých obvodů v rozvaděčích s napětím AC i DC.

Jistič umožňuje doplnění dalšími moduly doplňkového vybavení, splňuje kategorii přepětí III a stupeň znečištění 3, jmenovité impulzní vypínací napětí Uimp dosahuje 4 kV a třída omezení energie je 3.

Technické parametry

• Jmenovitý proud 25 A
• Vypínací charakteristika C
• Jmenovitá zkratová vypínací schopnost Icn 6 kA
• Počet pólů 1
• Krytí IP20
• Montáž na DIN lištu, vestavná hloubka 69 mm
