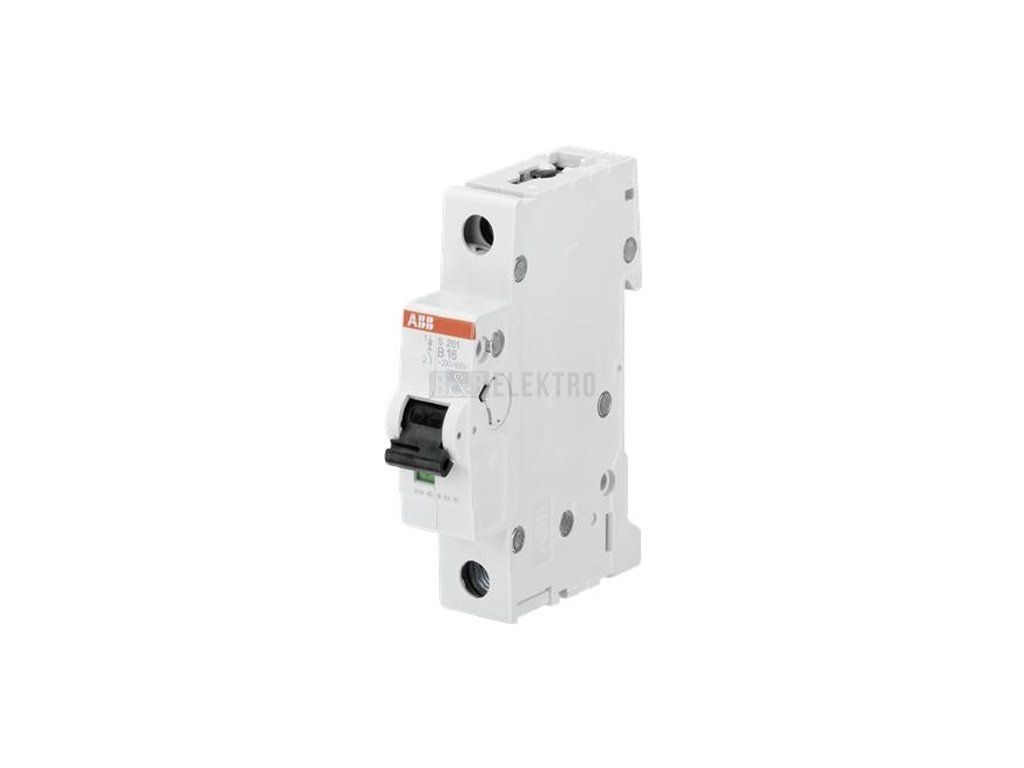

Jistič 32A, S201-32/1/B (6kA) ABB 2CDS251001R0325
Jistič 1-pólový, charakteristika B 32 A, 6 kA, IP20 ABB S201-B32 2CDS251001R0325
Jistič 1-pólový, charakteristika B 32 A, 6 kA, IP20 – ABB 2CDS251001R0325
ABB jistič S201-B32 (2CDS251001R0325) přerušuje elektrický obvod při přetížení nebo zkratu a chrání tak připojené vedení a spotřebiče. Pracuje s jmenovitým proudem 32 A a vypínací charakteristikou B, jmenovitá zkratová vypínací schopnost Icn dosahuje 6 kA jak při 400 V, tak při 230 V. Jmenovité izolační napětí Ui činí 440 V a impulzní vypínací napětí Uimp 4 kV, jistič je určen pro provoz v síti AC/DC.
Jistič se montuje na DIN lištu v rozvaděči, krytí dosahuje IP20 a provozní teplota okolí snese hodnoty do -25 °C. Připojitelné vodiče s plným jádrem i vícežilové kabely mají průřez 0,75 mm², vestavná hloubka pro umístění v rozvaděči je 69 mm. Jednopólové provedení s charakteristikou B a jmenovitým proudem 32 A se využívá pro jištění koncových obvodů s běžnou zátěží, například osvětlení nebo zásuvkových okruhů.
Technické parametry
- Jmenovitý proud: 32 A
- Vypínací charakteristika: B
- Zkratová vypínací schopnost Icn: 6 kA (při 400 V i 230 V)
- Krytí: IP20
- Počet pólů: 1
- Typ napětí: AC/DC
Doplňkové parametry
| Kategorie: | Jističe 1-pólové 6 kA pro domovní rozvody |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.13 kg |
| EAN: | 4016779465304 |
| Jmenovitý proud (A): | 32 A |
| Jmenovité napětí (V): | 230 V |
| ? Vypínací charakteristika: | B |
| Krytí (IP): | IP20 |
| Druh napětí: | AC/DC |
| Jmenovité impulzní výdržné napětí Uimp: | 4 kV |
| Jmenovité provozní napětí Ui: | 440 V |
| Kategorie přepětí: | 3 |
| Kmitočet: | 50 - 60 Hz |
| Množství v balení: | 12 |
| Montáž pod omítku: | Ne |
| Montážní hloubka (mm): | 69 |
| Možnost vybavení doplňkovými zařízeními: | Ano |
| Počet jištěných pólů: | 1 |
| Počet pólů (celkem): | 1 |
| Připojitelný průřez jednodrátového vodiče: | 0,75 - 35 mm2 |
| Připojitelný průřez vícedrátového vodiče: | 0,75 - 25 mm2 |
| Společně spínaný neutrální vodič: | ne |
| Stupeň znečištění: | 3 |
| Teplota okolí během provozu: | -25 - 55 |
| Třída omezení energie: | 3 |
| Zkratová odolnost: | 6 kA |
| Ztrátový výkon: | 3,7 |
| Šířka v modulárních jednotkách: | 1 |
| Chráněno proti výbuchu: | Ne |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 230 V): | 6 kA |
| Jmenovitá vypínací schopnost Icn (EN 60898 a 400 V): | 6 kA |
