Proudový chránič s jističem 25A, Ex9NLE EL 25/1/C (6kA) 1+Npól, AC, jednomodulový Noark 111157

Chránič kombinovaný 1P+N, 25A / 230V, 30mA – NOARK Electric 111157

NOARK Electric chránič kombinovaný Ex9NLE EL 1PN C25 30mA 111157 chrání elektrický obvod proti přetížení, zkratu i únikovému proudu v jednom přístroji. Pracuje při jmenovitém proudu 25 A a jmenovitém napětí 230 V, s vypínací charakteristikou C a jmenovitým poruchovým proudem 30 mA. Jmenovitá zkratová vypínací schopnost dosahuje 6 kA, izolační napětí Ui činí 500 V a impulzní vypínací napětí Uimp 4 kV.

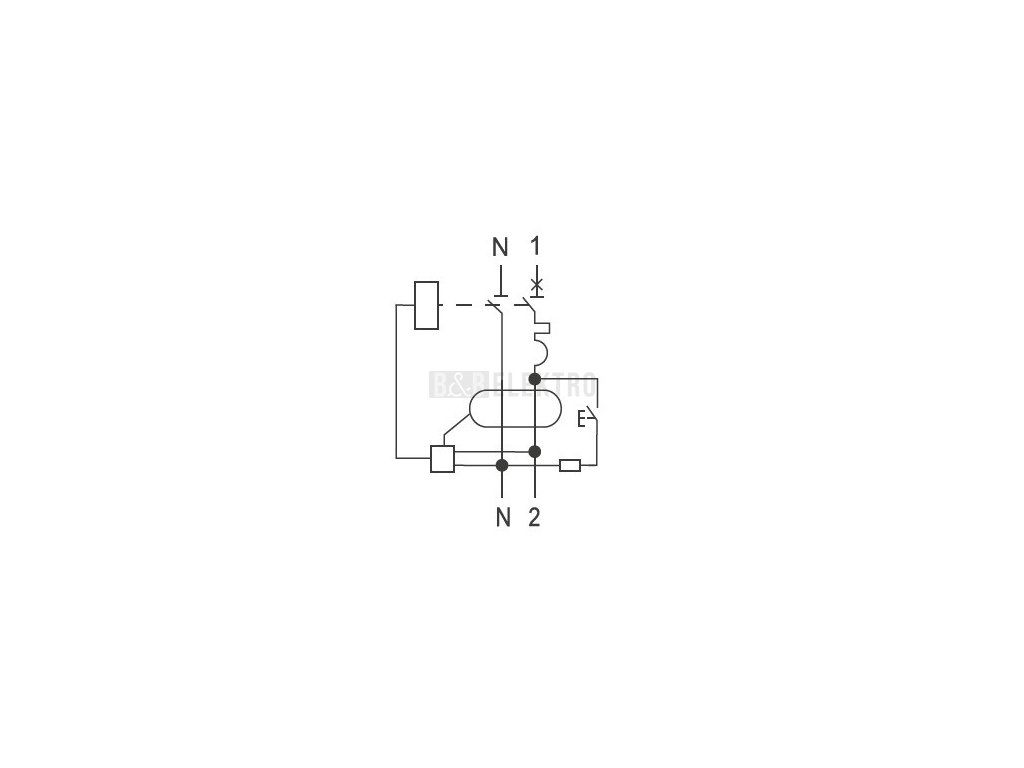

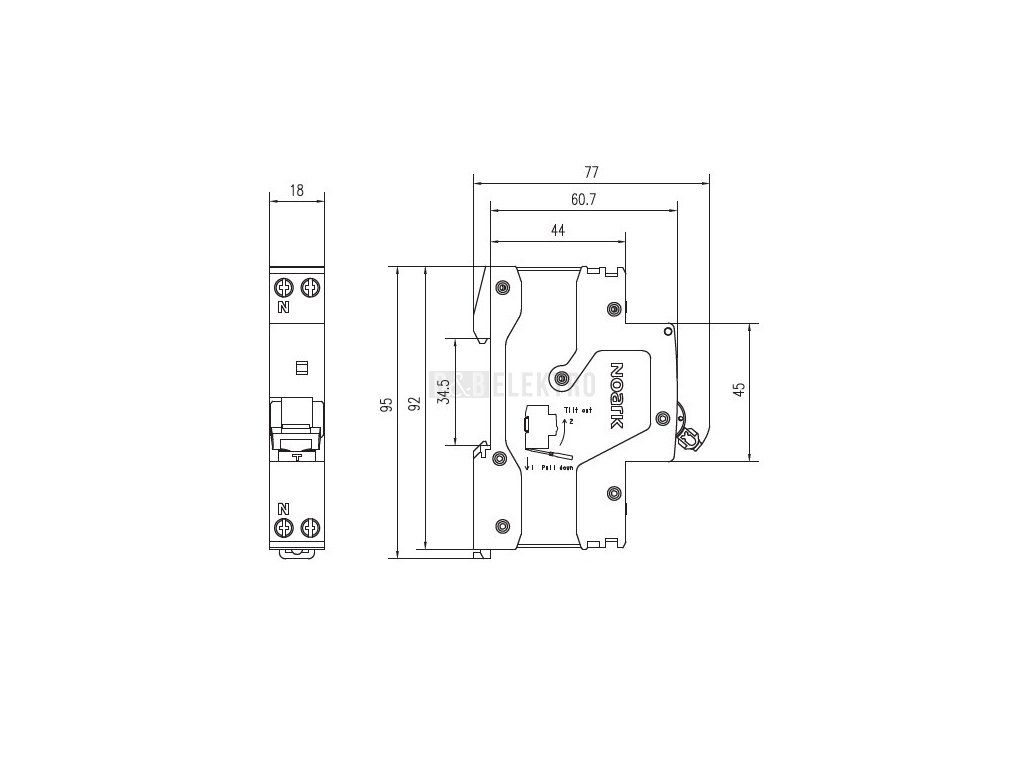

Přístroj se montuje na DIN lištu, zapojuje se s jedním jištěným pólem a celkovými dvěma póly, přičemž současně přepíná i nulový vodič. Krytí dosahuje IP20, k připojení slouží vodiče s plným jádrem o průřezu 1 mm² a přístroj pracuje v teplotách okolí do -35 °C. Kombinovaný chránič se používá v rozvaděčích pro ochranu jednofázových obvodů, kde je potřeba spojit nadproudovou i proudovou ochranu do jednoho modulu.

Technické parametry

• Jmenovitý proud: 25 A
• Jmenovité napětí: 230 V
• Jmenovitý poruchový proud: 30 mA
• Vypínací charakteristika: C
• Krytí: IP20
• Jmenovitá zkratová vypínací schopnost Icn: 6 kA
