XVTL-BSB-M Držák sběrnic pro zadní připojení

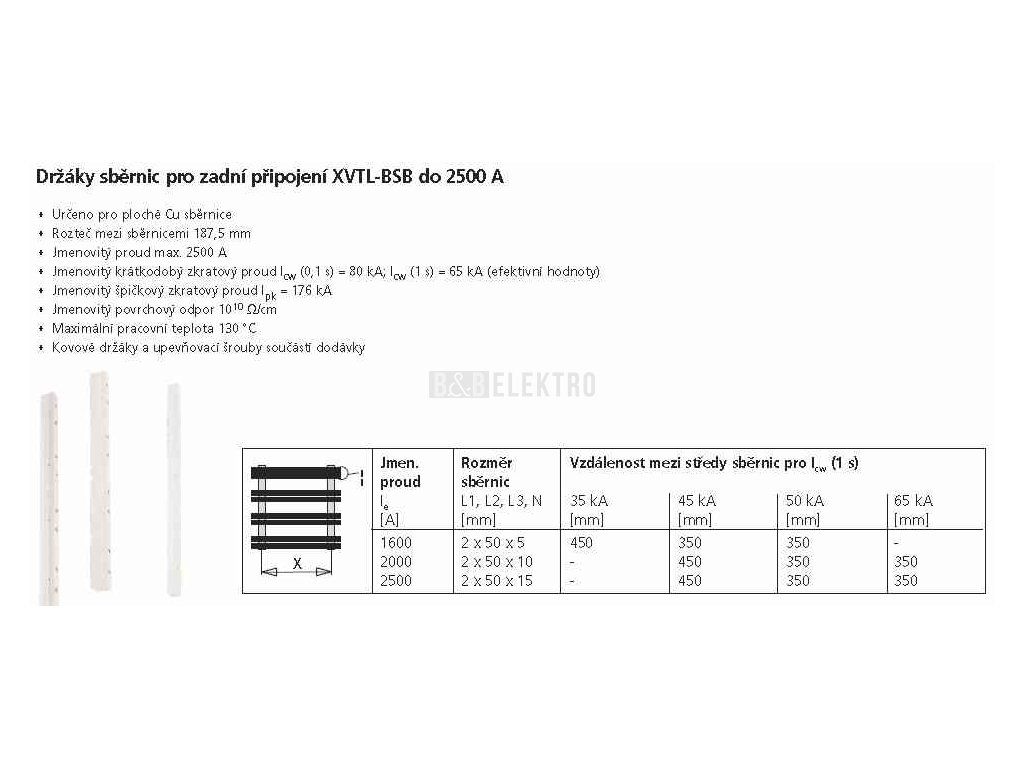

Držáky sběrnic XVTL-BSB pro zadní připojení do 2500 A
• Určeno pro ploché Cu sběrnice
• Rozteč mezi sběrnicemi 187,5 mm
• Jmenovitý proud max. 2500 A
• Jmenovitý krátkodobý zkratový proud Icw (0,1 s)
= 80 kA; Icw (1 s) = 65 kA (efektivní hodnoty)
• Jmenovitý špičkový zkratový proud Ipk = 176 kA
• Jmenovitý povrchový odpor 1010 Ω/cm
• Maximální pracovní teplota sběrnic 130 °C
• Kovové držáky a upevňovací šrouby součástí
dodávky
• Pro L1, L2, L3, N
• Střední držák XVTL-BSB-M se montuje dodatečně
a slouží k dosažení dostatečné zkratové odolnosti
sběrnicového systému u skříní šířky 800 mm a více
Popis    Typové označení    Objed. číslo
Krajní         XVTL-BSB             116890
Středn       íXVTL-BSB-M         116891
Technické údaje:
Třída ochrany I (ochranný vodič PEN)
Stupeň krytí IP40 dle EN 60529
Odolnost proti mech. rázům IK 10 dle EN 50102
Okolní teplota –5 až + 40 °C (24 hod. prům.
teplota 35 °C)
Relativní vlhkost 50 % při 40 °C
Elektrické:
Jmenovité pracovní napětí Ue 240 / 415 V AC
Jmenovitá frekvence f 50 Hz
Jmenovité izolační napětí Ui 600 V AC
Jmenovitý proud In 2 500 A
Rozsah pracovních teplot t vnitřní teplota max. 70 °C
(průměrná okolní teplota
za 24 hod. 35 °C)
Dovolená výkonová ztráta Pmax 940 W
Výkonová ztráta testované kombinace 925 W
Krátkodobý zkratový výdržný
proud Icc 65 kA
Mechanické:
Mechanické zatížení
1 sekce max. 350 kg
kombinace XVTL-6/6/20
a XVTL-10/6/20:
horní připojení 485 kg
zadní připojení 430 kg
