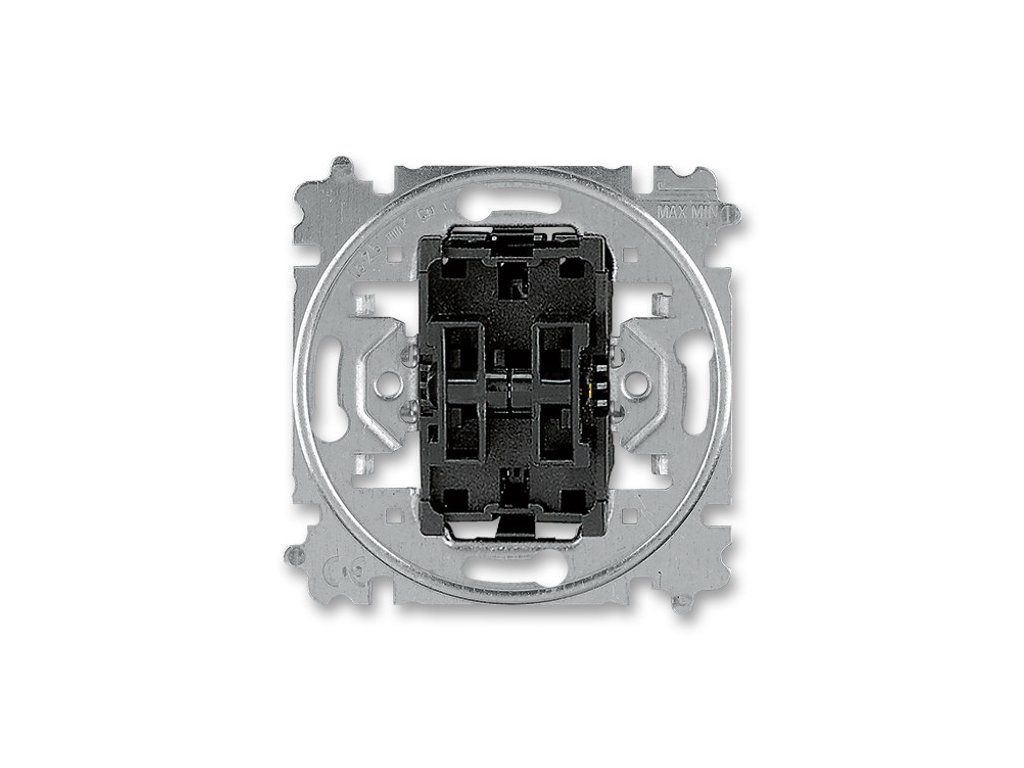

ABB 3559-A52345 Přístroj přepínače střídavého dvojitého, řazení 6+6 bezšroubové svorky

Mechanismus dvojitého vypínače č.6+6 od ABB je ideální pro ovládání dvou svítidel z dvou různých míst. Tento vypínač je kompatibilní s různými designovými řadami krytů od ABB, což umožňuje jeho estetické začlenění do interiéru. Vypínač č. 6+6 je navržen pro snadnou instalaci s využitím bezšroubových svorek a má montážní hloubku pouze 17 mm, což usnadňuje jeho umístění v různých typech stavebních konstrukcí.

Parametry dvojitého vypínače č.6+6 3559-A52345
Tento mechanismus vypínače od ABB je určen pro montáž do stěny a vhodnou elektroinstalační krabici. Pro instalaci je vhodná např. elektroinstalační krabice typu KU68. Nabízí jednoduché zapojení díky bezšroubovým svorkám, což značně zrychluje a usnadňuje instalaci. Rozměry mechanismu jsou 71 x 71 x 27 mm a montážní hloubka činí pouze 17 mm, což umožňuje jeho pohodlné umístění i v omezených prostorách. Je kompatibilní s designovými sériemi vypínačů od ABB, včetně modelů Tango, Zoni, Levit, Levit M, Swing a Swing L, Neo a Neo Tech, Time a Time Arbo, Element a Future Linear.

Fungování vypínače č.6+6
Vypínač č. 6+6, známý jako "dvojitý schodišťový vypínač", je rozšířená verze běžného schodišťového vypínače a je vybaven dvojitou klapkou. Tento strojek umožňuje nezávislé ovládání dvou různých svítidel nebo skupin svítidel z dvou odlišných míst. Například můžete jednou klapkou zapnout světla v chodbě a druhou klapkou světla na schodišti. Následně je možné obě světla vypnout z jiného místa pomocí stejných klapků. To umožňuje pohodlné a efektivní ovládání osvětlení v domě, zvláště v prostorách jako jsou chodby a schodiště, kde je časté přecházení mezi různými místy.

Technické specifikace ABB mechanismu vypínače č.6+6
Tento dvojitý vypínač je navržen pro jmenovitý proud 10A při střídavém napětí 230V. Pro ovládání zářivek je spínací proud nastaven na 10AX. Mechanismus umožňuje připojení vodičů o průřezu od 1,5 do 2,5 mm² pomocí bezšroubových svorek, což zjednodušuje a urychluje montáž. Tento spínač zajišťuje efektivní a spolehlivé zapojení vodičů, což je klíčové pro bezpečné a trvalé fungování vypínače.

Při instalaci je nutné dodržet pokyny od výrobce a zajištění, že osoba provádějící montáž je k tomu kvalifikována. Je doporučeno nechat instalaci na kvalifikovaném technikovi s odpovídajícím oprávněním.
