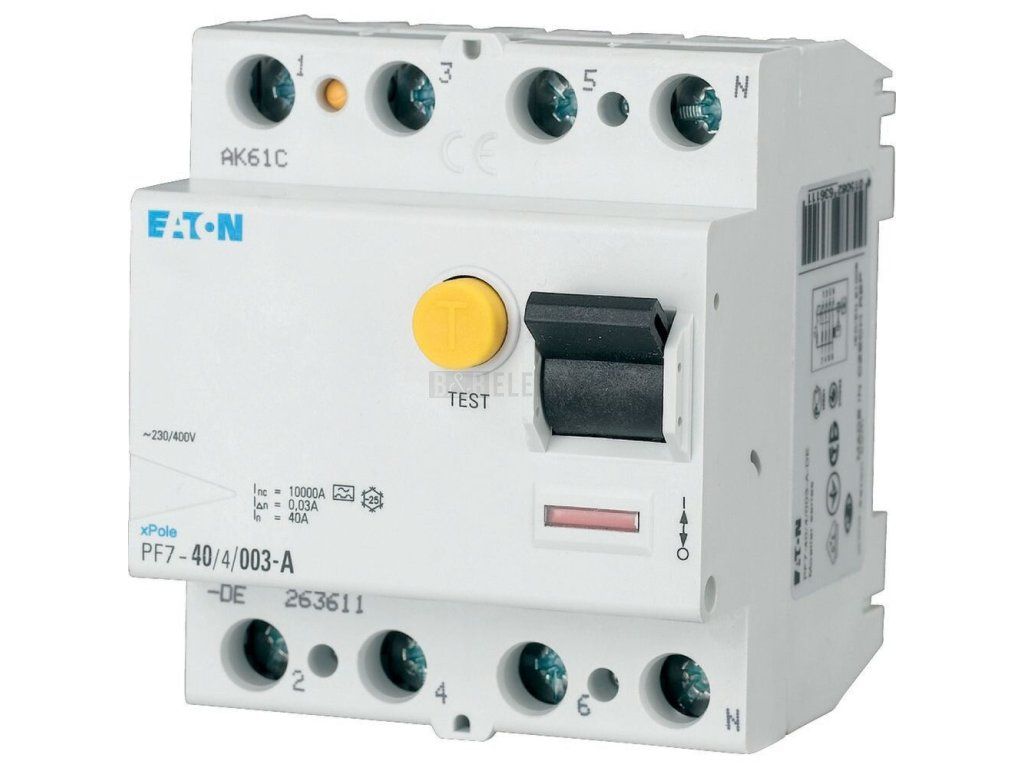

Chránič 40A, PF7-40/4/003-G/A 30mA proudový čtyřpólový Eaton 165817

Proudový chránič 4-pólový 40A / 400V, 30 mA, typ A – Eaton 165817

Eaton proudový chránič RCCB 165817 vyhodnocuje rozdíl proudů ve fázových a nulovém vodiči a při úniku proudu do země odpojí chráněný okruh od napájení. Pracuje s jmenovitým proudem 40 A při napětí 400 V a jmenovitým izolačním napětí Ui 440 V. Reaguje na poruchový proud 30 mA, typ A zachytí střídavé i pulzující stejnosměrné svodové proudy. Vypínací schopnost Icw dosahuje 10 kA, odolnost proti rázovému proudu je 0,25 kA.

Čtyřpólové provedení v šedé barvě (RAL 7035) se montuje na DIN lištu a zabírá 4 modulární jednotky. Připojit lze vodiče s plným jádrem o průřezu 1,5 až 35 mm², u vícežilových kabelů 1,5 až 16 mm². Chránič má krytí IP20, aretační zařízení a možnost doplňkového vybavení, provoz zvládá v teplotním rozsahu -25 až 60 °C. Uplatnění najde v rozvaděčích s třífázovým připojením, kde chrání okruhy s vyšším jmenovitým proudem před nebezpečným dotykovým napětím.

Typ G/A s krátkodobým zpožděním omezuje nežádoucí vybavení při přechodných proudových špičkách, stupeň znečištění 2 odpovídá běžnému vnitřnímu prostředí rozvaděčů.

Technické parametry

• Jmenovitý proud: 40 A
• Jmenovité napětí: 400 V
• Jmenovitý poruchový proud: 30 mA, typ A
• Krytí: IP20
• Počet pólů: 4
• Montáž: DIN lišta
