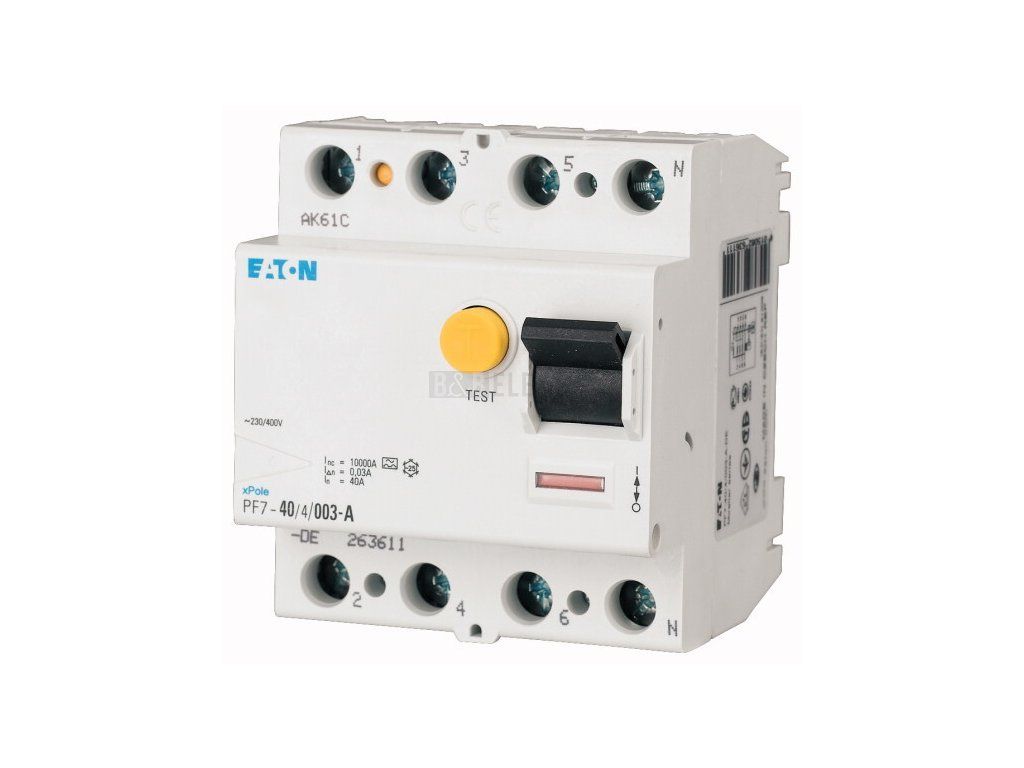

Chránič 80A, PF7- 80/4/03-S/A 300mA proudový čtyřpólový Eaton

  Selektivní, odolnost proti ráz. proudu 5 kA, citlivé i na ss pulzující proud, typ S/A
• S selektivní se zpožděním vybavení
• Typ -S/A: pro ochranu u mimořádných neutlumených podob ss proudů.
  Doporučeno pro zařízení se svodiči přepětí za proudovými chrániči.

značení v názvu : název obecný-typ chrániče/jmenovitá hodnota v Ampérech/počet pólů/reziduální proud-další značení popřípadě název výrobce

  Lze použít pro doplňkovou ochranu před nebezpečným dotykem živých částí
  (IΔn ≤ 30 mA), pro ochranu před nebezpečným dotykem neživých částí (IΔn > 30 mA)
  nebo pro ochranu majetku před vznikem požáru (IΔn ≤ 300 mA)
• Jmenovitá podmíněná zkratová odolnost 10 kA
• Strana síťového připojení je libovolná – možnost volby přívodních / vývodních svorek
• Funkce přístroje není závislá na poloze
• Signalizace stavu vypnuto – zapnuto
• Dvojí funkce svorek – hlavičkové / třmenové
• Volná svorka při použití propojovací lišty
  4pólový chránič může být použit i jako 2pólový nebo 3pólový
• Zkušební tlačítko T musí být aktivováno jednou měsíčně
• U přístrojů se jmenovitým proudem 80 a 100 A
  nutno zajistit ochranu proti přetížení kontaktů
• Průřez připojovaných vodičů 1,5–35 mm2
