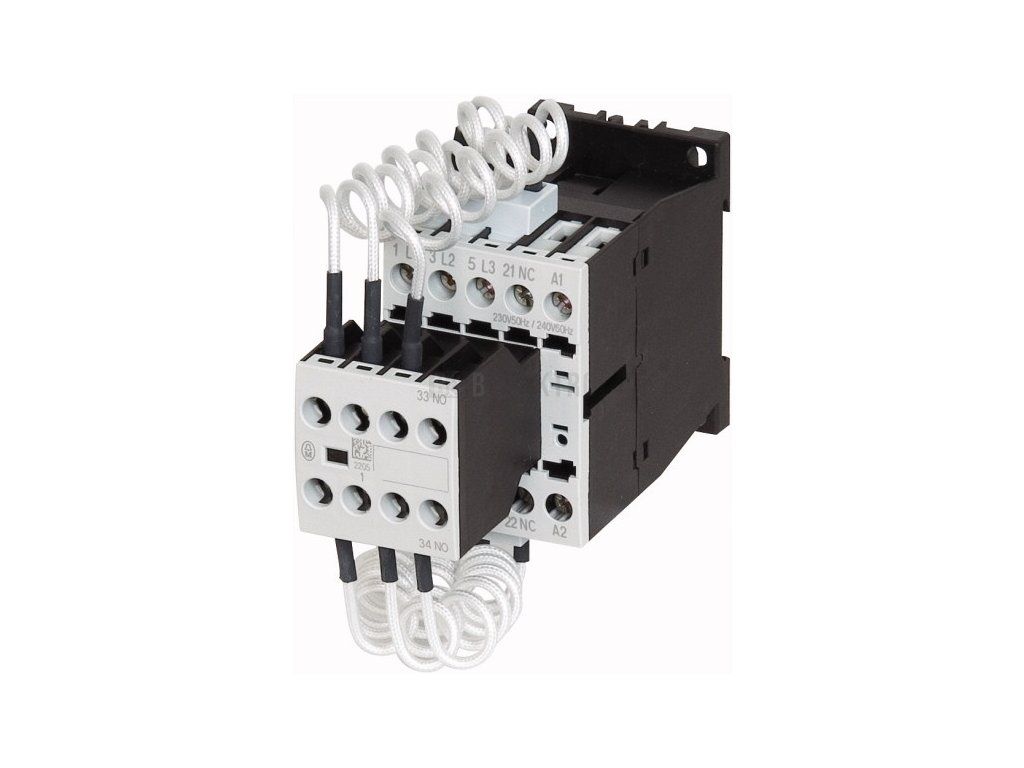

DILK12-11(230V50HZ,240V60HZ)

Stykače pro spínání kondenzátorů DILK... – individuální a paralelní spínání

V případě ústřední kompenzace, kde jsou kondenzátory spojeny paralelně, je třeba počítat s tím, že nabíjecí proud není odebírán pouze z hlavního vedení, ale také z paralelně zapojených kondenzátorů. To způsobuje zatěžovací proudové rázy, které mohou více než 150 krát překročit jmenovitý proud. Další příčinou těchto zatěžovacích proudových rázů je použití kondenzátorů s nízkou ztrátou (MKV), jakož i kompaktní provedení s krátkými přívody mezi stykačem a kondenzátorem.

Při použití běžných stykačů existuje nebezpečí svaření kontaktů. V tomto případě by měly být použity speciální stykače pro kondenzátory, jako jsou stykače dodávané firmou Moeller v provedení DILK…. Tyto stykače mohou spínat proudy zatěžovacích rázů až do 180-ti násobku jmenovitého proudu.

Nejsou-li žádné speciální stykače k dispozici, mohou být proudy zatěžovacích rázů potlačeny dodatečnými indukčnostmi. To se dosahuje delším přívodním vedením ke kondenzátorům nebo zapojením cívky bez jádra s minimální indukčností přibližně 6 µH (5 závitů, průměr cívky přibližně 14 cm) mezi stykač a kondenzátor. Dalším způsobem snížení proudů zatěžovacích rázů je použití sériově zapojených odporů.
