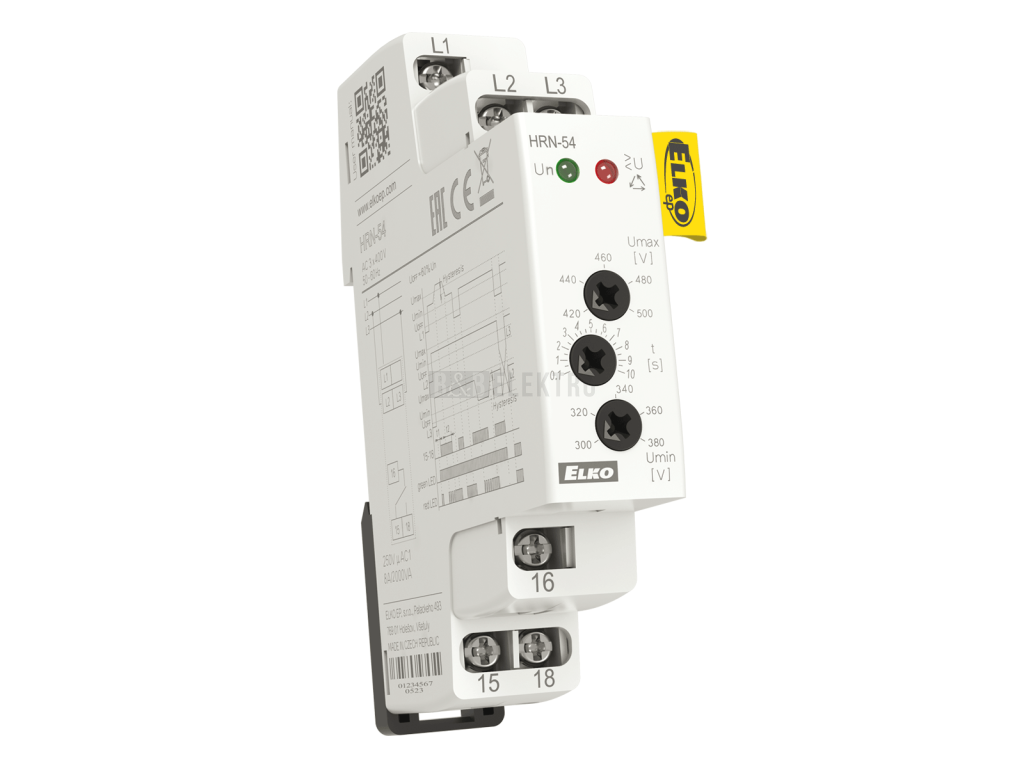

Elko HRN-54 Hlídací napěťové relé - 3 fázové AC 3x400V
Hlídací napěťové relé HRN-54 v 3F s nastavitelnými úrovněmi
Hlídací napěťové relé HRN-54 v 3F s nastavitelnými úrovněmi Elko EP
Prohlédněte si produkt ve 3D zobrazení
Slouží pro hlídání napětí, sledu a výpadku fází v rozvaděči (ochrana přístrojů a zařízení).
Monitoruje velikost napětí v 3-fázové soustavě napětí.
Relé hlídá sled fází.
Je možno nastavit horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
Nastavitelná časová prodleva eliminuje krátkodobé špičky a výpadky v síti.
Chybový stav je indikován červenou LED a rozepnutím výstupního kontaktu relé.
Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé
bez uplatnění zpoždění.
HRN-54: napájení ze všech fází, tzn. že, funkce relé je zachována i při výpadku jedné z fází.
Technické parametry
- Výpadek fáze: Ano
- Pořadí fází: Ano
- Nastavitelné přepětí: Ano
- Nastavitelné podpětí: Ano
- Asymetrie: x
- Hlídaný rozsah: AC 3 x 300-500 V
- Výstup: 1x přepínací, 8 A
- Provedení: 1-MODUL
- Napájecí napětí: z hlídaného napětí
- Rozměry: 90 x 17.6 x 64 mm
Doplňkové parametry
| Kategorie: | ELKO EP |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.08 kg |
| EAN: | 8595188137201 |
| Šířka: | 17.6 mm |
| Hloubka: | 64 mm |
| Výška: | 90 mm |
| Typ el. připojení: | Připojení svorkou |
| Druh napětí pro ovládání: | AC |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz: | 400 |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz: | 400 |
| S odnímatelnými svorkami: | Ne |
| Možná jednofázová hystereze: | Ano |
| Možná třífázová hystereze: | Ano |
| Možné jednofázové podpětí: | Ano |
| Možné jednofázové přepětí: | Ano |
| Možné třífázové podpětí: | Ano |
| Možné třífázové přepětí: | Ano |
| Obsahuje funkci stejnosměrné hystereze: | Ne |
| Obsahuje funkci stejnosměrného podpětí: | Ne |
| Obsahuje funkci stejnosměrného přepětí: | Ne |
| Typ napětí měřicí oblasti: | AC |
| Počet kontaktů jako normálně rozpojených kontaktů: | 1 |
| Počet kontaktů jako normálně sepnutý kontakt: | 1 |
| Počet kontaktů jako přepínací kontakt: | 1 |
| Max. povolená doba odpadnutí: | 10 s |
| Max. povolená doba zpoždění při zapnutí: | 10 s |
| Min. nastavitelná doba odpadnutí: | 0.1 s |
| Min. nastavitelná doba zpoždění při zapnutí: | 0.1 s |
| Výrobní společnost : | ELKO EP s.r.o. |
|---|---|
| Adresa : | Palackého 493, 769 01 Holešov, Všetuly |
| E-mail : | podpora@elkoep.cz |
