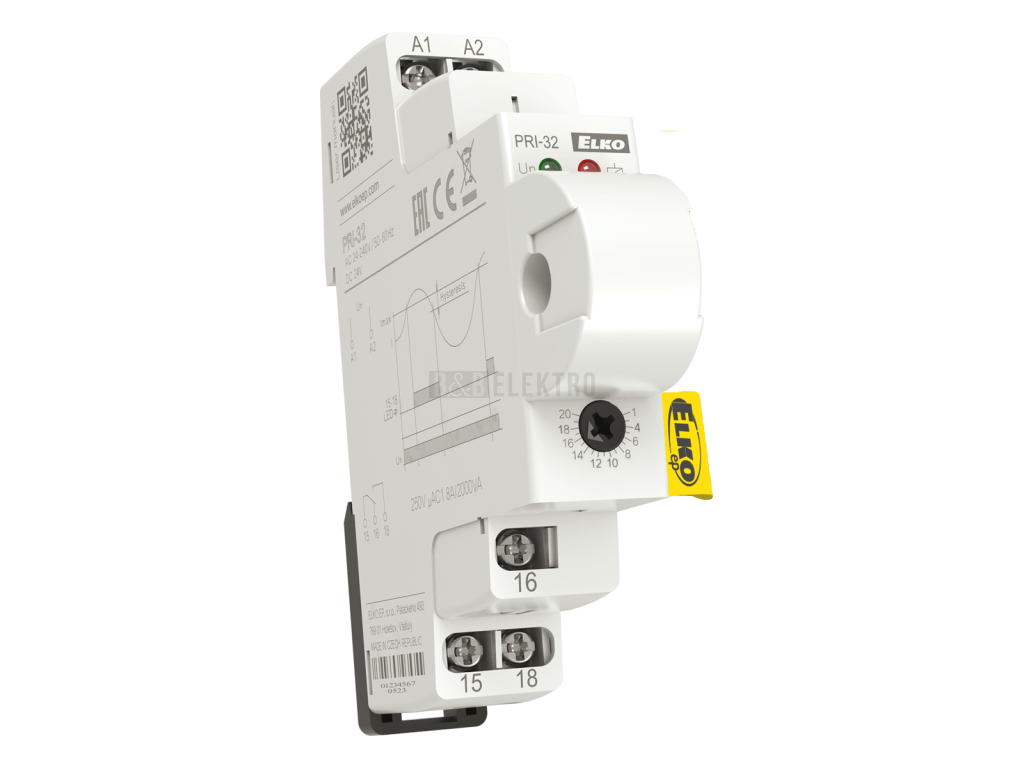

Elko PRI-32 Hlídací proudové relé 24-230V AC,24V DC
Hlídací proudové relé PRI-32 úrovně Imax provlečeným vodičem v 1F - AC, Elko EP
Hlídací proudové relé PRI-32 úrovně Imax provlečeným vodičem v 1F - AC, Elko EP
Součástí výrobku je proudový transformátor, který (pokud je v něm provlečen vodič) snímá velikost procházejícího proudu.
Tato konstrukce snižuje tepelné namáhání výrobku oproti konvenčním řešením se zabudovaným bočníkem, zvyšuje proudový rozsah až do 20 A a galvanicky odděluje měřený obvod.
Slouží například k hlídání topných tyčí ve výhybkách, topných kabelů, indikace průchodu proudu, hlídání odběru jednofázových motorů,...
Plynulé nastavování vybavovacího proudu potenciometrem 1-20 A/AC.
Překročení proudu - proud protékající hlídaným vodičem nesmí krátkodobě překročit 100 A.
Technické parametry
- Hlídaný obvod: AC
- Hlídané úrovně: nadproud
- Hlídaný rozsah: 1 - 20 A (50/60 Hz)
- Výstup: 1x přepínací, 8 A
- Provedení: 1-MODUL
- Napájecí napětí (frekvence): AC 24-240 V, DC 24 V (AC 50/60 Hz)
- Rozměry: 90 x 17.6 x 80.5 mm
Doplňkové parametry
| Kategorie: | ELKO EP |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.091 kg |
| EAN: | 8595188121965 |
| Šířka: | 17.6 mm |
| Hloubka: | 64 mm |
| Výška: | 90 mm |
| Typ el. připojení: | Připojení svorkou |
| Druh napětí pro ovládání: | AC/DC |
| Jmenovité řídicí napájecí napětí Us AC 50 Hz: | 24 - 240 |
| Jmenovité řídicí napájecí napětí Us AC 60 Hz: | 24 - 240 |
| Jmenovité řídicí napájecí napětí Us DC: | 24 - 24 |
| S odnímatelnými svorkami: | Ne |
| Možná jednofázová hystereze: | Ano |
| Možná třífázová hystereze: | Ne |
| Funkce stejnosměrné hystereze: | Ne |
| Měřicí rozsah proudu: | 1 - 20 A |
| Možný jednofázový nadproud: | Ano |
| Možný jednofázový podproud: | Ano |
| Možný třífázový nadproud: | Ne |
| Možný třífázový podproud: | Ne |
| Obsahuje funkci stejnosměrného nadproudu: | Ne |
| Obsahuje funkci stejnosměrného podproudu: | Ne |
| Počet kontaktů jako normálně rozpojených kontaktů: | 1 |
| Počet kontaktů jako normálně sepnutý kontakt: | 1 |
| Počet kontaktů jako přepínací kontakt: | 1 |
| Max. povolená doba odpadnutí: | 0 s |
| Max. povolená doba zpoždění při zapnutí: | 0 s |
| Min. nastavitelná doba odpadnutí: | 0 s |
| Min. nastavitelná doba zpoždění při zapnutí: | 0 s |
