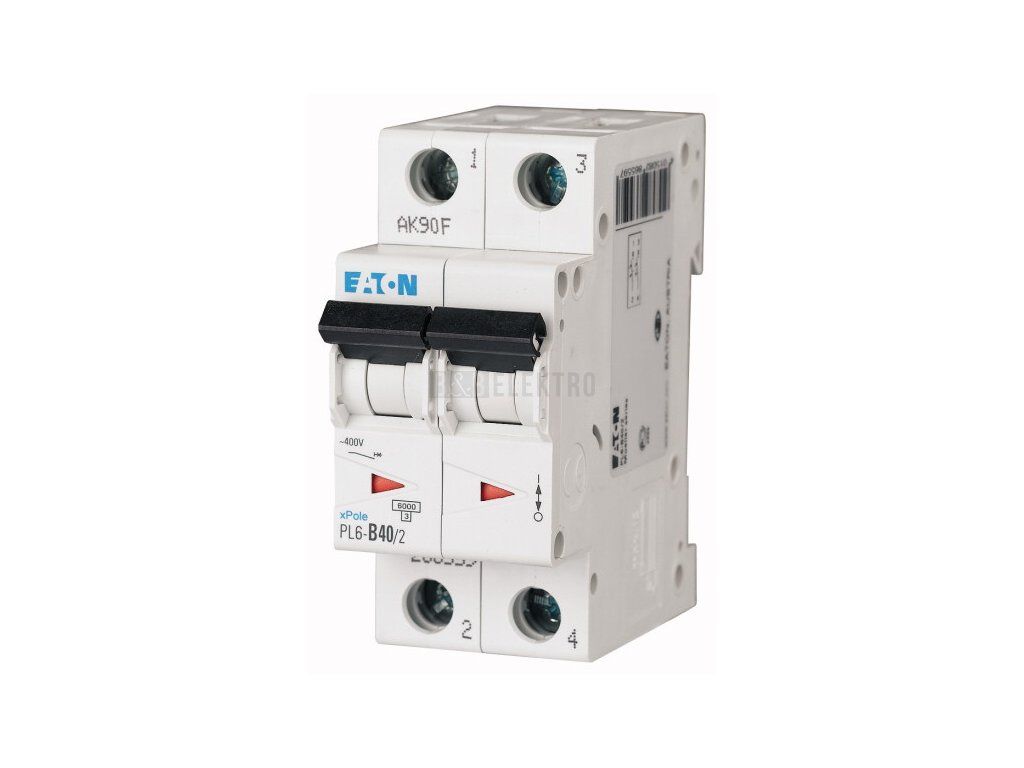

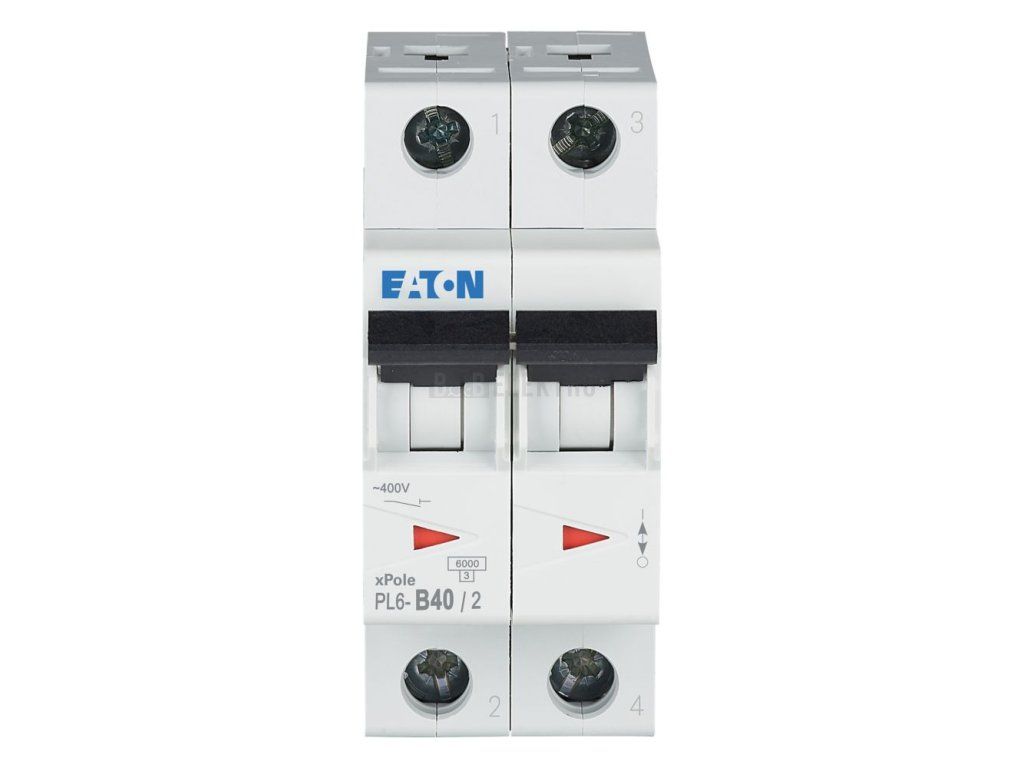

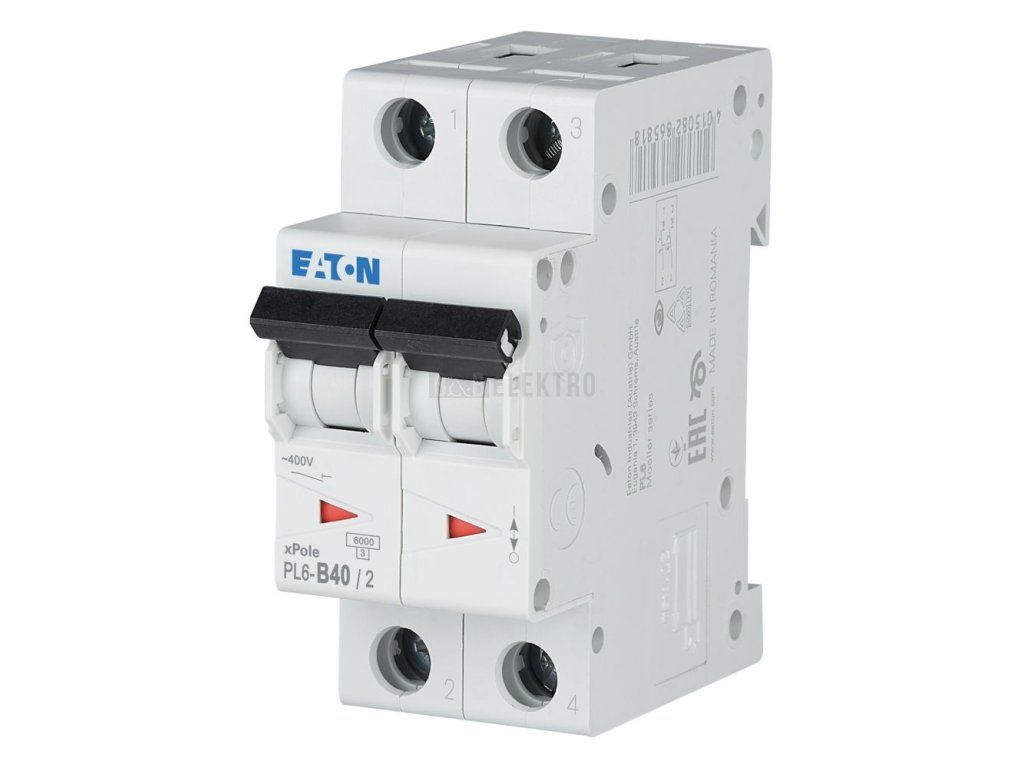

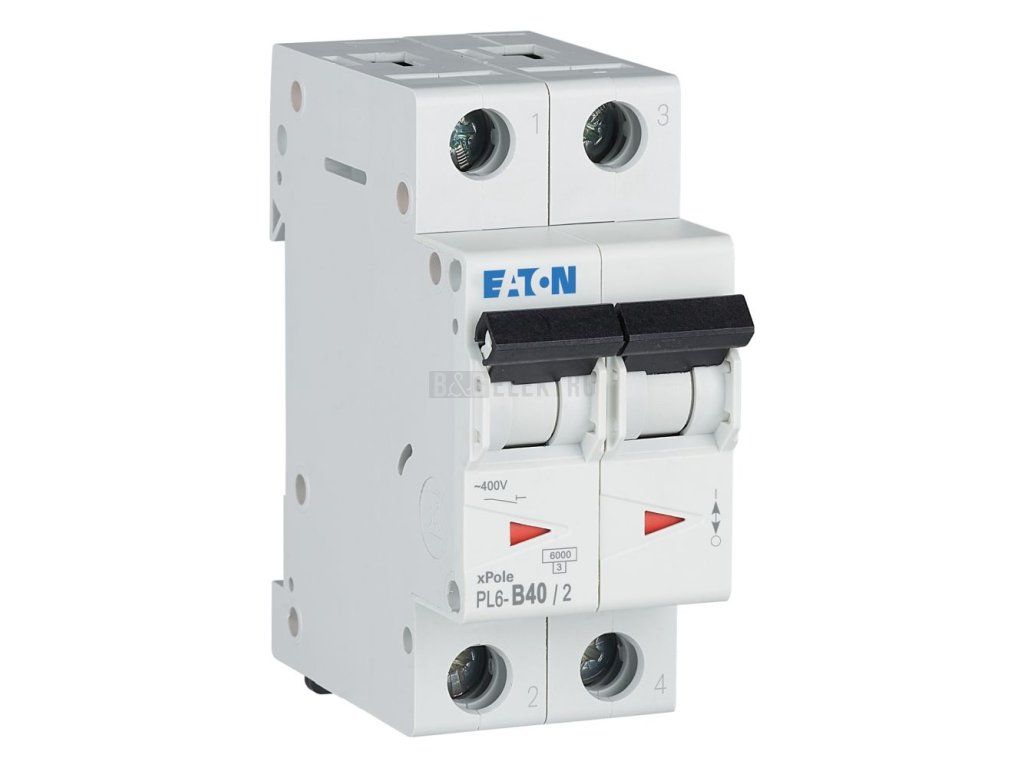

Jistič 40A, PL6-40/2/B (6kA) Eaton 286559

Jistič PL6 vhodný zejména pro domovní instalace

značení v názvu : typ jističe - jmenovitá hodnota v Ampérech/počet pólů/vypínací charakteristika (vypínací schopnost) název výrobce

popis tohoto typu jističe :
vysoká selektivita mezi jističem a předřazenou pojistkou, vysoké omezení prošlé energie
dvojí funkce svorek - hlavičkové / třmenové
možnost volby přívodních / vývodních svorek
vzdušná vzdálenost mezi kontakty 4mm splňuje požadavky na galvanické oddělení s ohledem k předepsaným jmenovitým impulzním výdržným napětím
vzdálenost kontaktů nad 4mm pro bezpečné elektrické rozpojení vhodný pro aplikace do 48 V DC

technická specifikace :
splňuje podmínky ČSN EN 60898
jmenovité napětí : AC : 230 / 400 V DC : 48V (1-pól)
jmenovitá frekvence : 50/60 Hz
jmenovitá vypínací schopnost : 6 kA

vypínacé charakteristiky :
charakteristika B - jištění světelných a zásuvkových obvodů s nízkými proudovými rázy
charakteristika C - jištění obvodů s motory nebo s vyššími proudovými rázy

třída selektivity : 3 - vysoká omezovací schopnost při zkratu
trvanlivost : > 8.000 spínacích cyklů
signalizace vypnuto - zapnuto
možnost dodatečné montáže příslušenství
Mechanické vlastnosti :

doplňující údaje :
montáž - rychloupevnění 3 polohovou západkou na lištu
stupeň krytí IP20
ochrana svorek - před dotykem prstem a dlaní
průřez svorek 1-25mm, utahovací moment svorek 2-2,4Nm
tloušťka propojovací lišty 0,8 - 2 mm
poloha při montáži - libovolná
výška výřezu v krycí desce : 45mm, výška základny přístroje : 80 mm, šířka přístroje : 17,5 mm(1pól)
