1 až 4 ploché přípojnice na pól
Pro měděné přípojnice ≤ 4 000 A
Pro přípojnice 50 x 5 až 125 x 5 mm nebo 3 přípojnice 80 x 10 až 120 x 10
ve stojaté poloze.

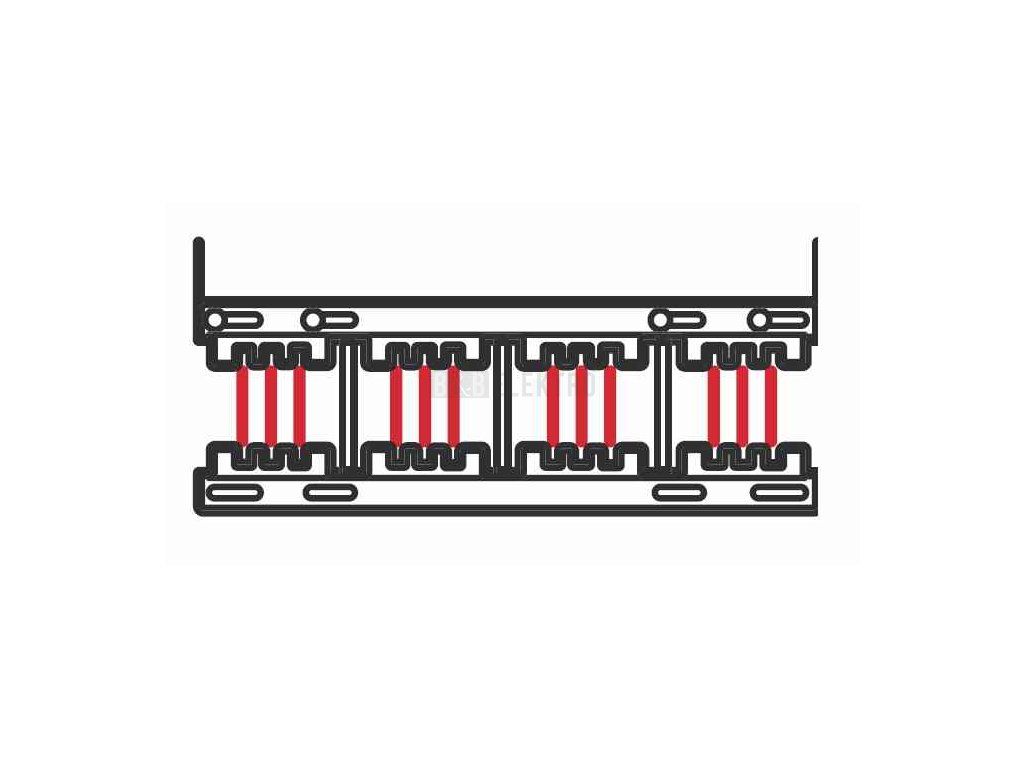

Pevné izolační držáky přípojnic
Montáž na konstrukci rozváděče XL3 4 000:
• držáky pro přechod přípojnic mezi rozváděči
a horizontální přípojnicový rozvod v rozváděči
nebo části na vedení kabelů nebo přípojnic hloubky
725 a 925 mm.
• držáky pro postranní přípojnicový rozvod:
v části na vedení kabelů nebo přípojnic hloubky 725
a 975 mm se středními konstrukčními rámy
obj. č. 205 20 (str. 400).
• držáky pro horizontální přípojnicový rozvod
v zadní části rozváděče s pomocnými příčkami.
Šířka rozv. (mm) Obj. č. pomocných příček
475 205 51 nebo 205 21(1)
725 205 52 nebo 205 22(1)
975 205 53 nebo 205 23(1)
(1) Pevné příčky: obj. č. 205 21 / 22 / 23; střední konstrukční rám:
obj. č. 205 20 (str. 400).
Pro měděné přípojnice ≤ 4 000 A
Pro přípojnice 50 x 5 až 125 x 5 mm nebo 3 přípojnice 80 x 10 až 120 x 10
ve stojaté poloze.
Pevné izolační držáky přípojnic
Montáž na konstrukci rozváděče XL3 4 000:
• držáky pro přechod přípojnic mezi rozváděči
a horizontální přípojnicový rozvod v rozváděči
nebo části na vedení kabelů nebo přípojnic hloubky
725 a 925 mm.
• držáky pro postranní přípojnicový rozvod:
v části na vedení kabelů nebo přípojnic hloubky 725
a 975 mm se středními konstrukčními rámy
obj. č. 205 20 (str. 400).
• držáky pro horizontální přípojnicový rozvod
v zadní části rozváděče s pomocnými příčkami.
Šířka rozv. (mm) Obj. č. pomocných příček
475 205 51 nebo 205 21(1)
725 205 52 nebo 205 22(1)
975 205 53 nebo 205 23(1)
(1) Pevné příčky: obj. č. 205 21 / 22 / 23; střední konstrukční rám:
obj. č. 205 20 (str. 400).
Doplňkové parametry
| Kategorie: | Příslušenství-XL,Atlantic,Marina,Altys |
|---|---|
| Záruka: | 2 roky |
| EAN: | 3245060373245 |
| Výrobní společnost : | LEGRAND s.r.o. |
|---|---|
| Adresa : | Sokolovská 100/94 Praha 8 180 00 |
| E-mail : | technicka.podpora@legrandcs.cz |
