Proudový chránič 25A, Ex9NL-N 3P+N B25 30mA A EU čtyřpólový Noark 111532

Chránič kombinovaný 3P+N B25A, 30mA typ A – NOARK Electric 111532

NOARK Electric chránič kombinovaný Ex9NL-N 111532 chrání elektrický obvod před přetížením, zkratem i nebezpečným dotykovým napětím v jednom přístroji. Pracuje při jmenovitém proudu 25 A a jmenovitém napětí 400 V, s vypínací charakteristikou B a jmenovitým poruchovým proudem 30 mA typu A. Zkratová vypínací schopnost dosahuje 6 kA, jmenovité izolační napětí Ui činí 500 V a impulzní vypínací napětí Uimp 4 kV.

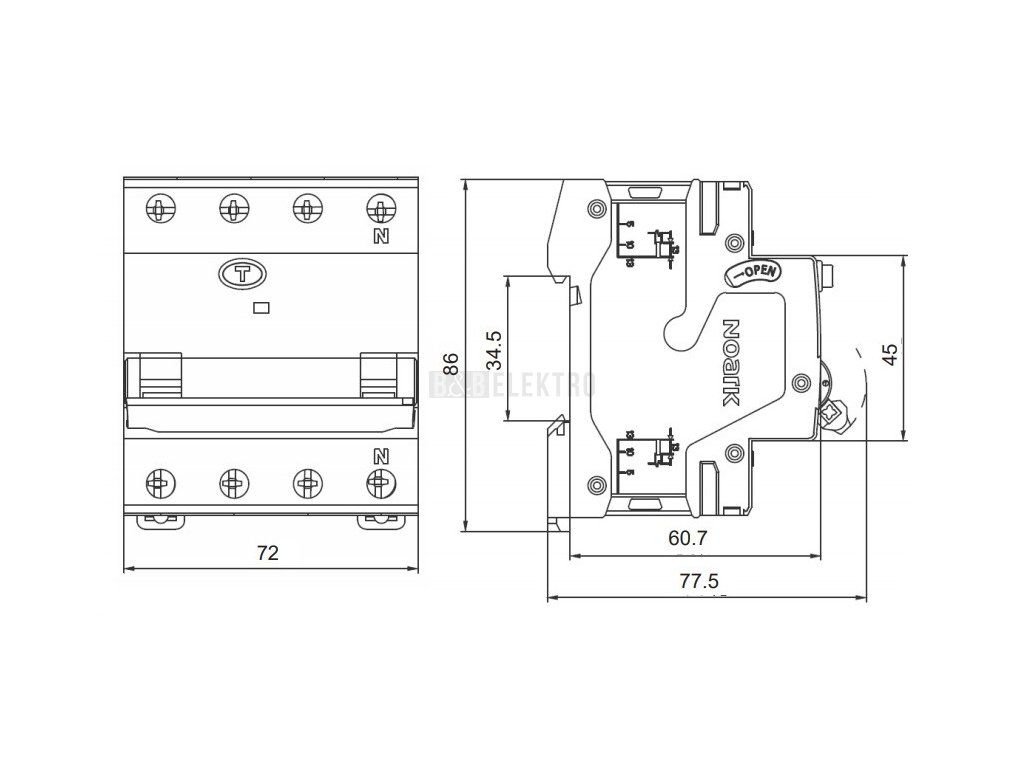

Přístroj se montuje na DIN lištu, má čtyři póly (3P+N) se současným přepínáním nulového vodiče a zabírá 4 modulární jednotky. Krytí IP20 odpovídá instalaci uvnitř rozvaděče, k připojení vodičů s plným jádrem slouží svorky pro průřez 1 mm². Kombinovaný chránič se používá v elektrických rozvaděčích pro ochranu třífázových obvodů s nulovým vodičem před přetížením, zkratem a poruchovým proudem.

Technické parametry

• Jmenovitý proud: 25 A
• Jmenovité napětí: 400 V
• Jmenovitý poruchový proud: 30 mA, typ A
• Vypínací charakteristika: B
• Zkratová vypínací schopnost Icn: 6 kA
• Krytí: IP20, montáž na DIN lištu
