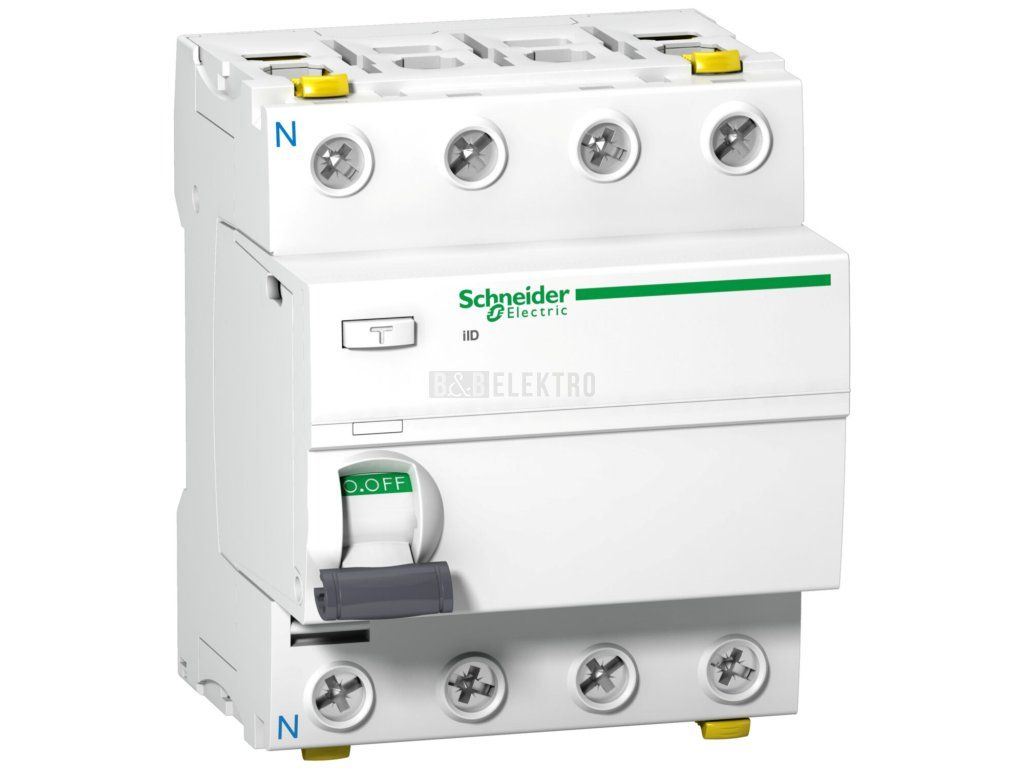

Proudový chránič 63A, Acti9 iID 4P 30mA A čtyřpólový Schneider Electric A9Z21463

Proudový chránič Acti 9 iID 4-pólový 63A/400V, 30mA, typ A – Schneider Electric A9Z21463

Proudový chránič Schneider Electric Acti 9 iID A9Z21463 vypíná chráněný obvod při zjištění nebezpečného unikajícího proudu a chrání tak před úrazem elektrickým proudem i před vznikem požáru z důvodu poruchy izolace. Pracuje při jmenovitém proudu 63 A a jmenovitém napětí 400 V, s citlivostí na poruchový proud 30 mA typu A, který zaznamená i pulzující stejnosměrné složky poruchového proudu. Jmenovité izolační napětí dosahuje 500 V a impulzní vypínací napětí Uimp 6 kV, odolnost proti rázovému proudu je 0,25 kA.

Čtyřpólové provedení v bílé barvě (RAL 9003) se montuje na DIN lištu, krytí IP20 odpovídá instalaci v rozvaděči. Vestavná hloubka 44 mm a šířka 4 modulární jednotky usnadňují návrh rozvaděče, připojit lze vodiče s plným jádrem o průřezu 1–35 mm² nebo vícežilové kabely o průřezu 1–25 mm². Přístroj je vybaven aretačním zařízením a umožňuje doplnění dalšími moduly. Díky jmenovitému proudu 63 A a čtyřpólovému provedení se uplatní v rozvodech s vyšším odběrem, kde chrání celý obvod před poruchovými proudy.

Technické parametry

• Jmenovitý proud: 63 A
• Jmenovité napětí: 400 V
• Jmenovitý poruchový proud: 30 mA, typ A
• Krytí: IP20
• Počet pólů: 4
• Montáž na DIN lištu
