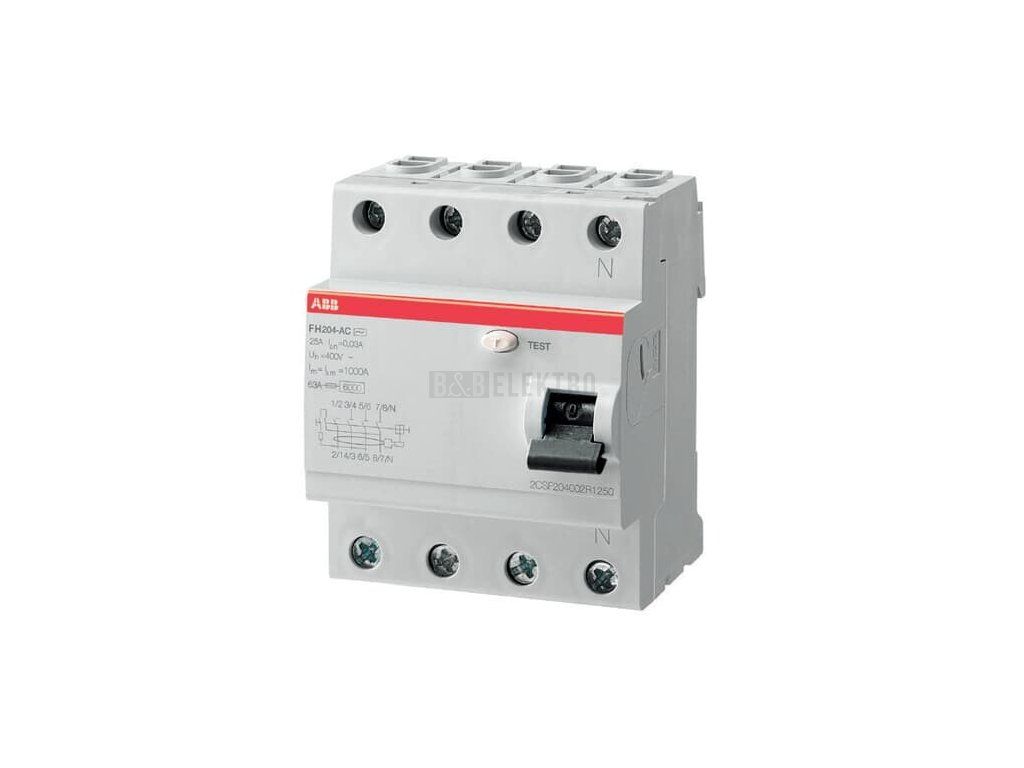

Proudový chránič 63A, FH204 A-63/0,03 30mA A čtyřpólový ABB Elsynn 2CSF204102R1630
Proudový chránič RCCB 4pólový 63A / 0,03A, typ A, IP2X ABB FH204 A-63/0,03
Proudový chránič 4pólový 63A, typ A, IP2X – ABB 2CSF204102R1630
ABB proudový chránič řady Type A FH204 A-63/0,03 vypíná chráněný obvod při zjištění poruchového proudu a chrání tak před úrazem elektrickým proudem i před požárem způsobeným svodovým proudem. Pracuje při jmenovitém proudu 63 A se jmenovitým poruchovým proudem 0,03 A, vypínací schopnost Icw dosahuje 6 kA a krytí odpovídá stupni IP2X. Odolnost proti rázovému proudu je 0,25 kA a jmenovité impulzní vypínací napětí Uimp činí 4 kV.
Chránič se montuje na DIN lištu a v rozvaděči zabírá šířku 4 modulárních jednotek. Připojit lze vodiče s plným jádrem o průřezu do 25 mm², u vícežilových kabelů do 10 mm², provedení je v barvě šedá (RAL 7035) a přístroj je vybaven aretačním zařízením. Díky čtyřem pólům a jmenovitému proudu 63 A najde uplatnění v ochraně vícefázových rozvodů s vyššími proudovými nároky.
Technické parametry
- Jmenovitý proud 63 A
- Jmenovitý poruchový proud 0,03 A, typ A
- Vypínací schopnost Icw 6 kA
- Krytí IP2X
- Počet pólů 4
- Montáž na DIN lištu
Doplňkové parametry
| Kategorie: | 30 mA proudové chrániče čtyřpólové |
|---|---|
| Záruka: | 2 roky |
| Hmotnost: | 0.36 kg |
| EAN: | 8012542892908 |
| Jmenovitý proud (A): | 63 A |
| Jmenovité napětí (V): | 400 V |
| Krytí (IP): | IP2X |
| ? Způsob montáže: | DIN lišta |
| Jmenovité provozní napětí Ui: | 500 V |
| Kmitočet: | 50 Hz |
| Montážní hloubka (mm): | 69 |
| Možnost vybavení doplňkovými zařízeními: | Ne |
| Odolnost proti rázovému proudu: | 0,25 |
| ? Počet pólů: | 4 |
| Připojitelný průřez jednodrátového vodiče: | 25 - 25 mm2 |
| S aretačním zařízením: | Ano |
| Selektivní typ: | Ne |
| Šířka v počtech modulů: | 4 |
| Teplota okolí během provozu: | -5 - 40 |
| Typ s krátkodobým zpožděním: | Ne |
| Typ svodového proudu: | A |
| Vypínací schopnost Icw: | 1 |
