Stykač LC1D18B7 24V 50/60HZ

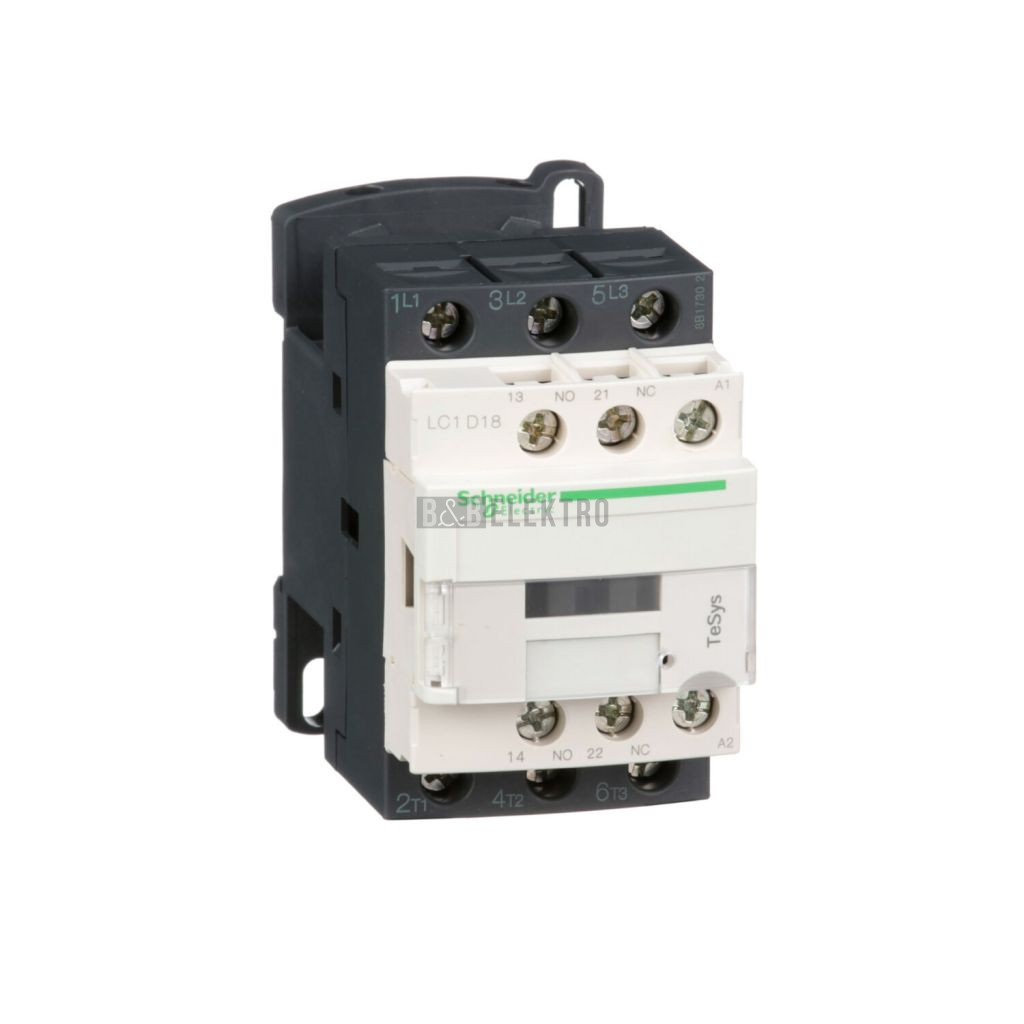

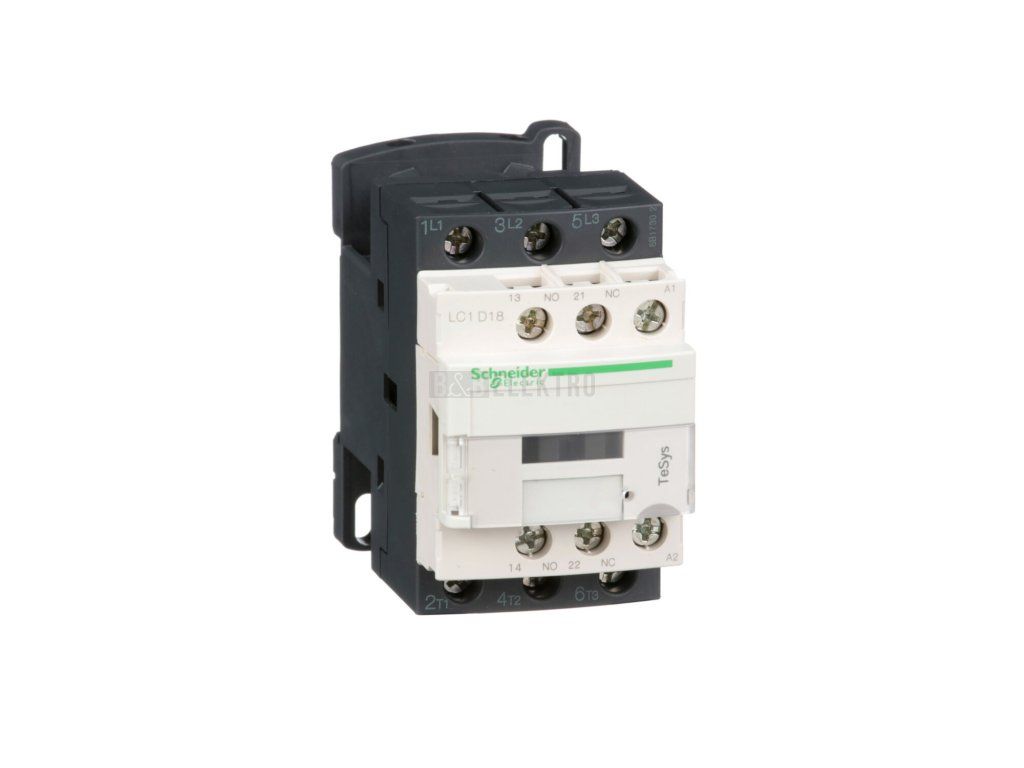

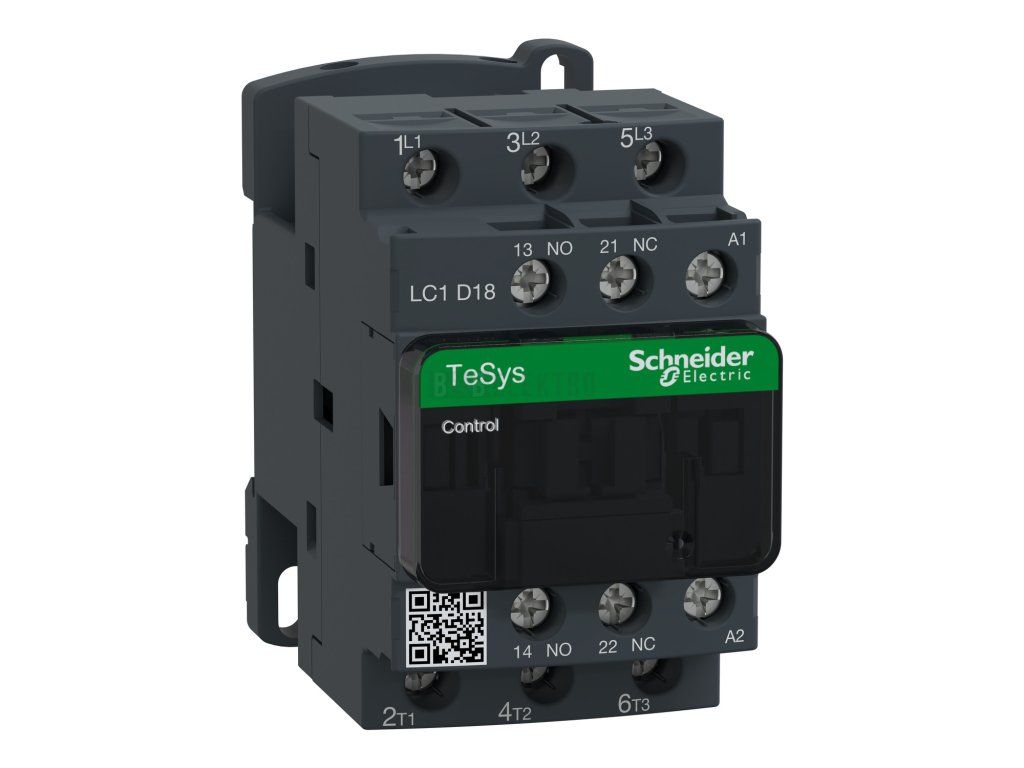

Stykač 3P 18A, cívka 24V AC, 3+1 – Schneider Electric LC1D18B7

Schneider Electric stykač LC1D18B7 spíná třífázové napájení motorů a dalších zátěží pomocí tří hlavních kontaktů. Při zatížení AC-3 a napětí 400 V pracuje s jmenovitým proudem 18 A, což odpovídá spínanému výkonu 7.5 kW, při kategorii AC-1 dosahuje proudu až 32 A. Ovládací cívka funguje na střídavé napětí 24 V AC s frekvencí 50/60 Hz. Stykač disponuje jedním pomocným spínacím a jedním rozpínacím kontaktem pro signalizaci nebo blokování.

Hlavní proudový obvod se připojuje pomocí závitové přípojky. Provozní napětí stykače dosahuje až 440 V při frekvenci 50 i 60 Hz. Stykač LC1D18B7 najde uplatnění při spínání a ovládání třífázových motorů v průmyslových rozvaděčích a ovládacích panelech.

Technické parametry

• Jmenovitý proud Ie při AC-3, 400 V: 18 A
• Jmenovitý proud Ie při AC-1, 400 V: 32 A
• Jmenovitý výkon při AC-3, 400 V: 7.5 kW
• Napájecí napětí cívky: 24 V AC, 50/60 Hz
• Počet hlavních kontaktů: 3
• Pomocné kontakty: 1 spínací + 1 rozpínací
