Stykač LC1D25B7 24V 50/60HZ

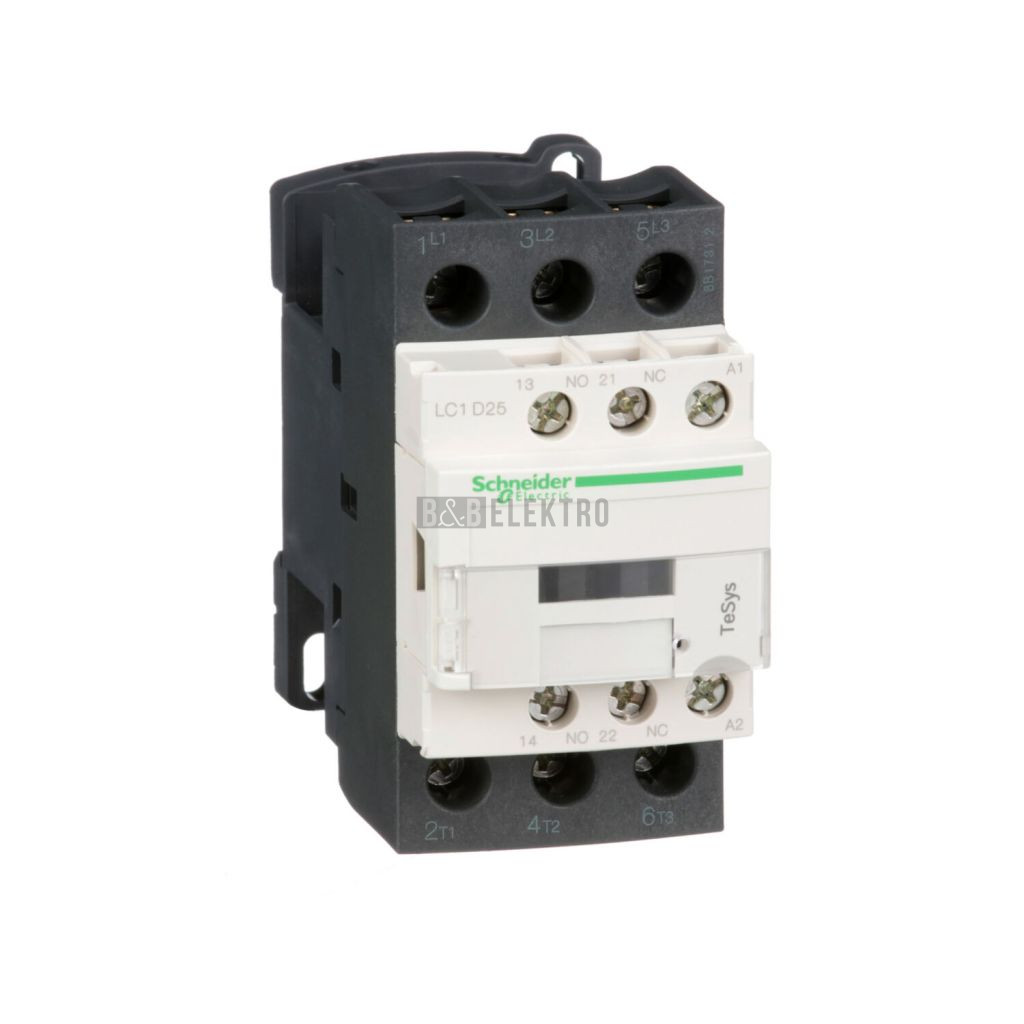

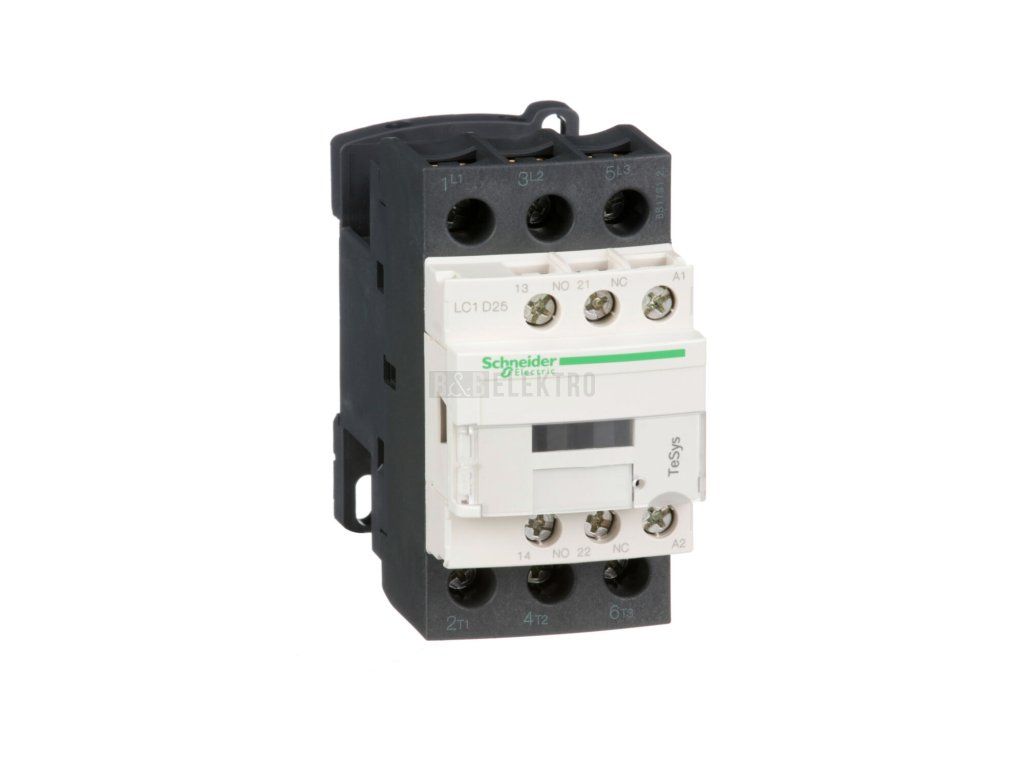

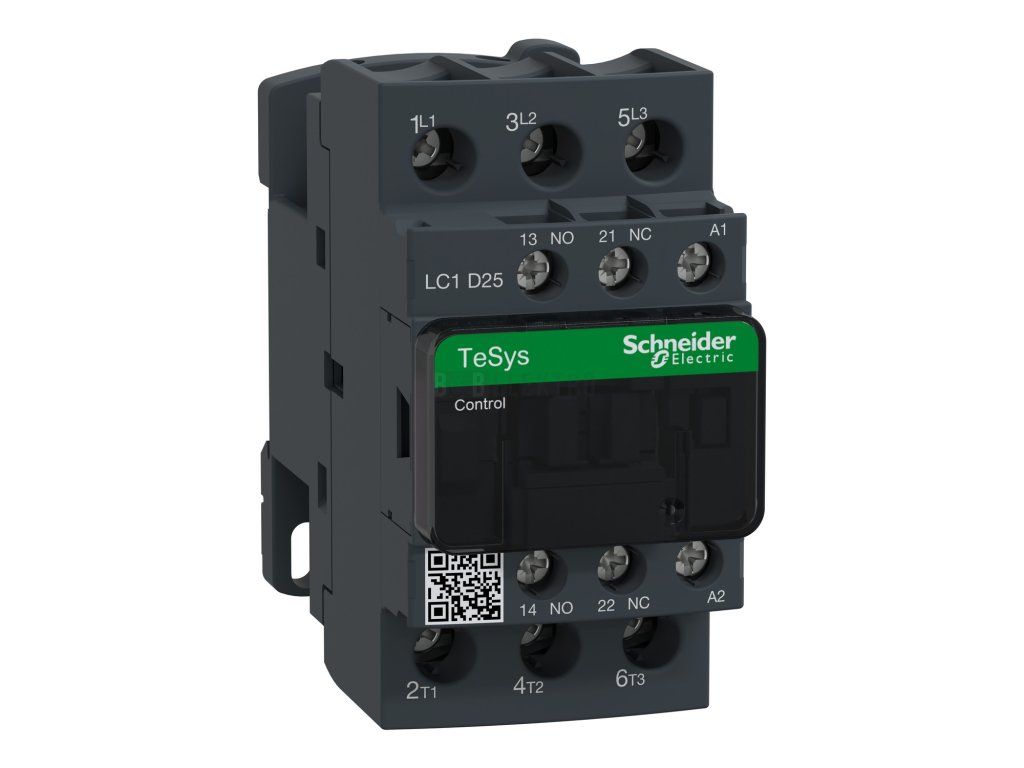

Stykač 25A 3P, cívka 24V, 3+1 kontakty – Schneider Electric LC1D25B7

Schneider Electric stykač LC1D25B7 spíná třífázové elektrické obvody prostřednictvím tří hlavních spínacích kontaktů. Při zatížení AC-3 a napětí 400 V pracuje s jmenovitým proudem 25 A a jmenovitým výkonem 11 kW, při zatížení AC-1 při stejném napětí zvládá proud až 40 A. Ovládací cívka pracuje na napětí 24 V AC s frekvencí 50/60 Hz.

Stykač obsahuje kromě tří hlavních spínacích kontaktů také jeden pomocný spínací a jeden pomocný rozpínací kontakt (provedení 3+1), což rozšiřuje možnosti zapojení pro signalizaci nebo blokování. Připojení hlavního proudového obvodu řeší závitová přípojka. Stykač najde uplatnění při spínání motorů a dalších třífázových spotřebičů v průmyslových a technologických rozvaděčích.

Technické parametry

• Jmenovitý proud Ie při AC-3 (400 V): 25 A
• Jmenovitý proud Ie při AC-1 (400 V): 40 A
• Jmenovitý výkon při AC-3 (400 V): 11 kW
• Napájecí napětí cívky: 24 V AC, 50/60 Hz
• Pomocné kontakty: 1 spínací + 1 rozpínací
• Připojení hlavního obvodu: závitová přípojka
