Stykač LC1D65AP7 65A/230V AC 50/60Hz

Stykač 3P(3Z) 65A AC-3 440V, cívka 230V 50Hz – Schneider Electric LC1D65AP7

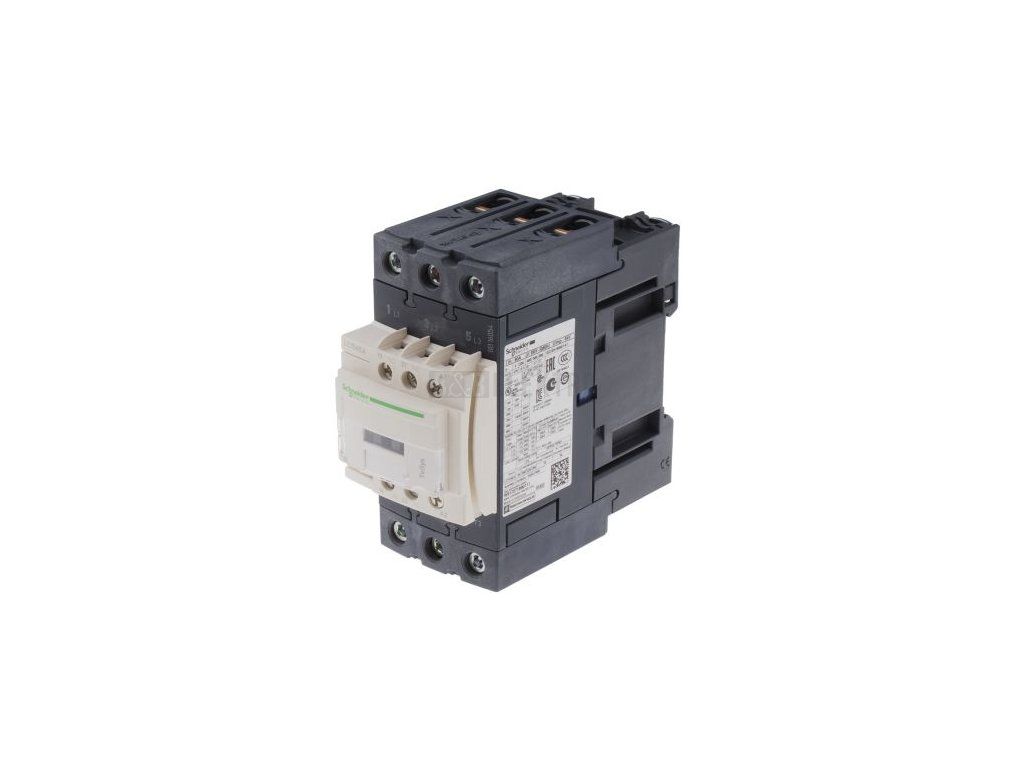

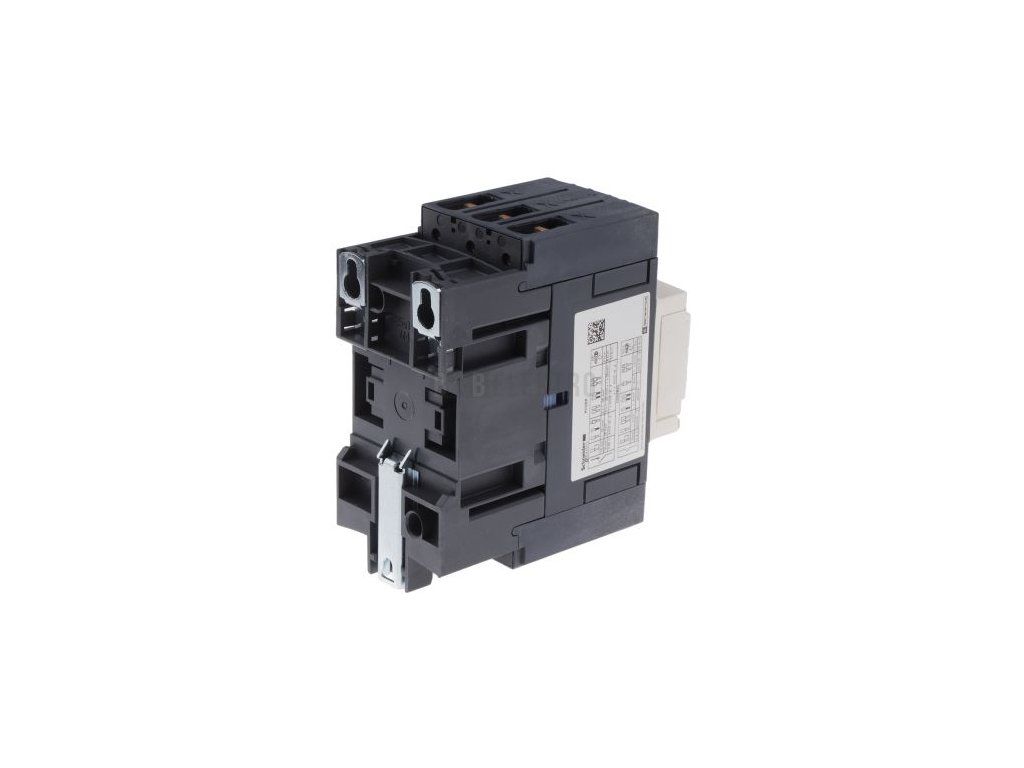

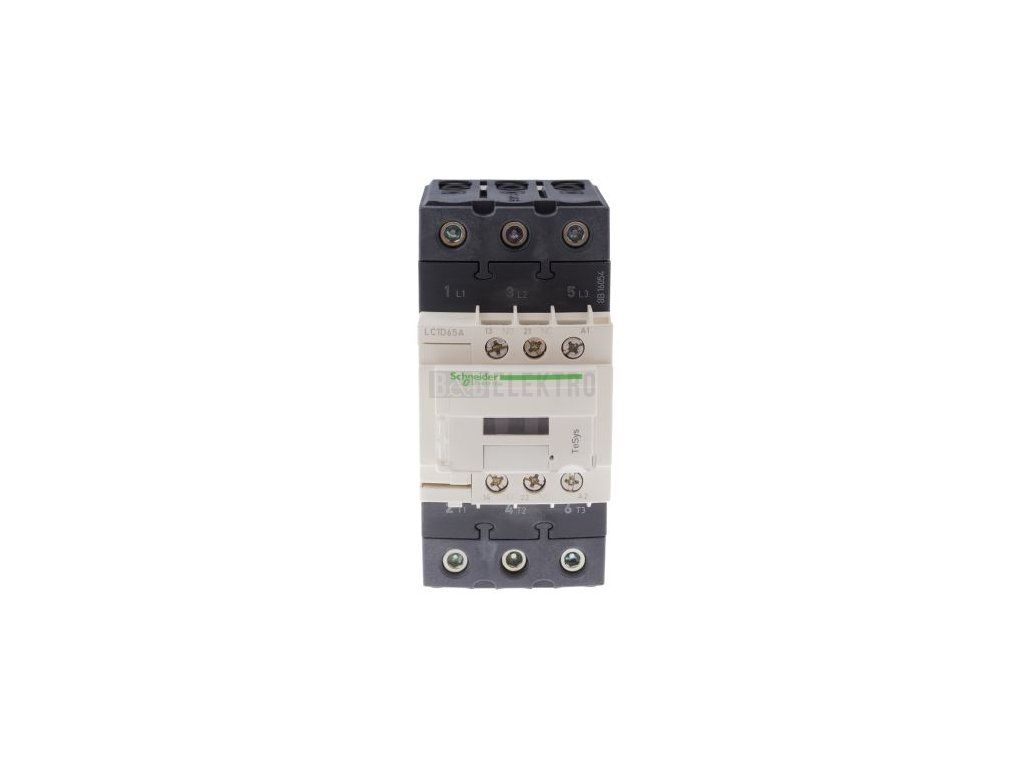

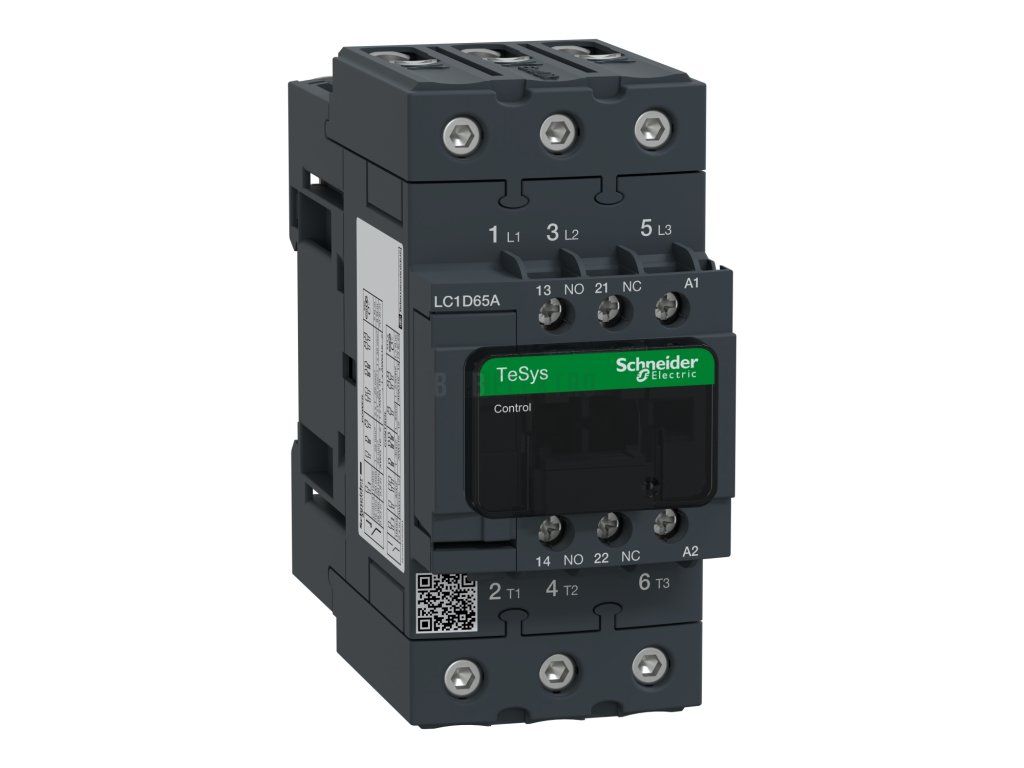

Schneider Electric stykač LC1D65AP7 spíná a rozpojuje třífázové silové obvody prostřednictvím tří hlavních spínacích kontaktů. Při zatížení AC-3 zvládá jmenovitý proud 65 A při napětí 440 V, což odpovídá provoznímu výkonu 30 kW při 400 V. Pro kategorii AC-1 je jmenovitý proud vyšší, 80 A, u kategorie AC-4 pak stykač pracuje s proudem 25 A a výkonem 11 kW.

Ovládací cívka pracuje se střídavým napětím 230 V při frekvenci 50 Hz. Hlavní proudový obvod se připojuje pomocí závitové přípojky, doplňkově stykač obsahuje jeden pomocný spínací a jeden pomocný rozpínací kontakt pro signalizaci nebo blokování. Stykač nachází uplatnění při spínání motorů a dalších silových zátěží v průmyslových rozvaděčích.

Technické parametry

• Jmenovitý proud Ie při AC-3, 400 V: 65 A
• Provozní napětí: 440 V
• Jmenovité napájecí napětí cívky: 230 V, 50 Hz
• Provozní výkon při AC-3, 400 V: 30 kW
• Počet hlavních spínacích kontaktů: 3
• Druh připojení hlavního obvodu: závitová přípojka
