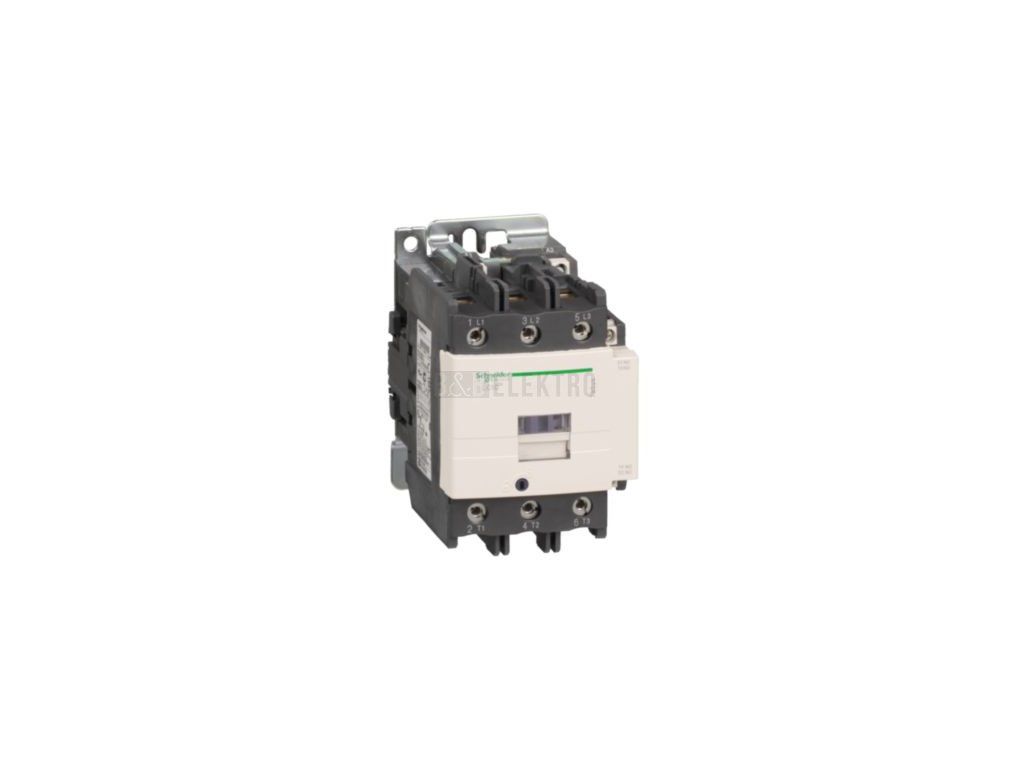

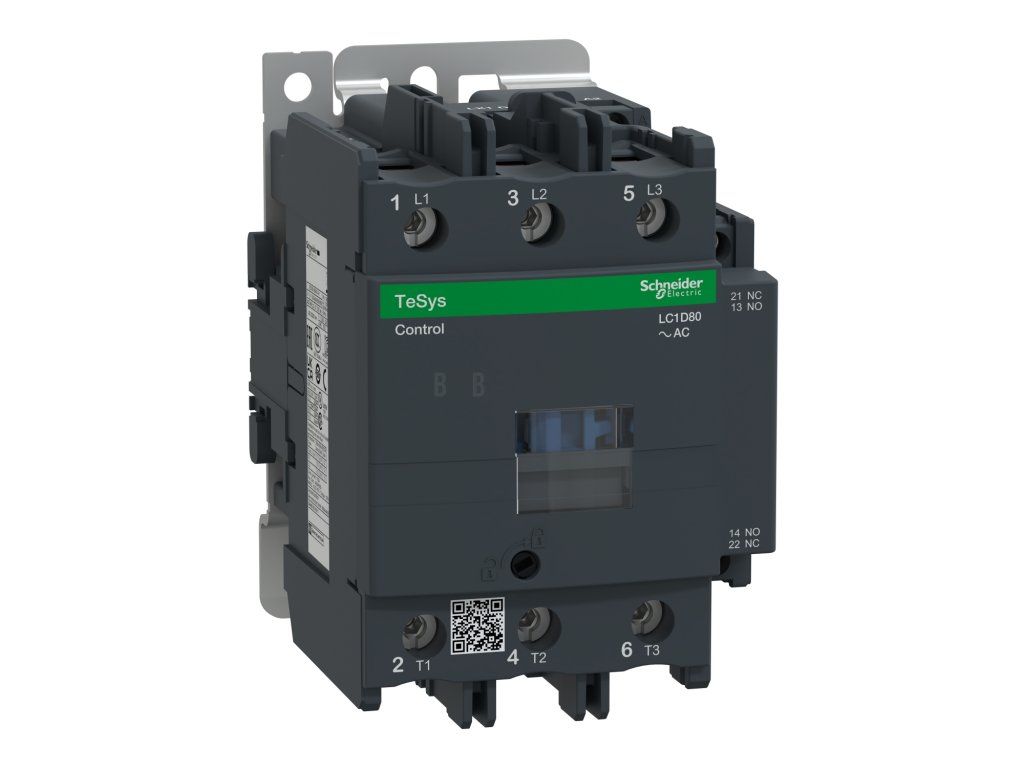

Stykač LC1D80P7 80A/230V

Stykač 3P(3Z) 80A AC-3, 440V, cívka 230V 50Hz – Schneider Electric LC1D80P7

Schneider Electric stykač LC1D80P7 spíná a rozpojuje třífázové elektrické obvody prostřednictvím tří hlavních spínacích kontaktů. Při zatížení AC-3 a napětí 400 V pracuje s jmenovitým proudem 80 A, což odpovídá spínanému výkonu 37 kW, provozní napětí dosahuje 440 V. Pro zatížení AC-1 při 400 V snese proud až 125 A, pro náročnější spínání motorů v režimu AC-4 je jmenovitý proud 32 A při výkonu 15 kW.

Ovládací cívka pracuje s napájecím napětím 230 V při frekvenci 50 Hz, řídicí napětí je střídavé (AC). Stykač obsahuje jeden pomocný spínací a jeden pomocný rozpínací kontakt pro signalizaci nebo doplňkové ovládání. Hlavní proudový obvod se připojuje závitovou přípojkou. Díky proudové zatížitelnosti 80 A v AC-3 najde stykač uplatnění při spínání výkonnějších motorů a technologických zařízení v průmyslových rozvaděčích.

Technické parametry

• Jmenovitý provozní proud Ie při AC-3, 400 V: 80 A
• Provozní napětí: 440 V
• Jmenovitý provozní výkon při AC-3, 400 V: 37 kW
• Napájecí napětí cívky: 230 V, 50/60 Hz
• Pomocné kontakty: 1 spínací + 1 rozpínací
• Připojení hlavního proudového obvodu: závitová přípojka
